BGA Rework Station אוטומטי DH-A2E
מצלמת CCD תחנת עיבוד מחדש אוטומטית אופטית bga
הלחמה אוטומטית, הלחמה והרכבה, שבב איסוף אוטומטי עם סיום ההלחמה.
מערכת הזנה אוטומטית של שבב מופעלת.
מערכת יישור אופטי HD CCD להרכבה מדויקת של BGA ורכיבים. קיפול אוטומטי של עדשת CCD ומתיחה.
מיקום לייזר למיקום מהיר של שבב BGA ולוח אם.
תיאור
מצלמת CCD תחנת עיבוד מחדש אוטומטית אופטית bga
סיכום תכונות
☛ הלחמה, הסרת הלחמה והרכבה אוטומטית, איסוף אוטומטי של השבב עם סיום ההלחמה.
☛מערכת הזנה אוטומטית של שבב מופעלת.
☛ מערכת יישור אופטי HD CCD להרכבה מדויקת של BGA ורכיבים. קיפול אוטומטי של עדשת CCD ומתיחה.
☛ MITSUBISHI PLC עצמאי בפנים לשליטה בתנועות, תנועה יציבה ומדויקת יותר.
☛ מיקום לייזר למיקום מהיר של שבב BGA ולוח אם.
☛ דיוק הרכבה של BGA בטווח של 0.01 מ"מ, שיעור הצלחת תיקון 99.9 אחוזים.
☛ מצויד בכפתור התאמת זרימת האוויר העליון, כדי לעמוד בדרישות של שבבים זעירים.
☛ פונקציות בטיחות מעולות, עם הגנת חירום.
☛ הפעלה ידידותית למשתמש, מערכת ארגונומית רב תפקודית.

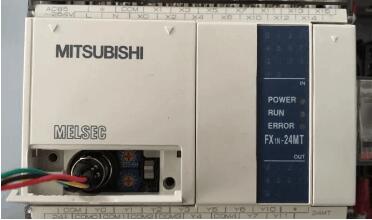

בקרת MITSUBISHI PLC מקורית ביפן עצמאית
תנועת מחמם עליון/ראש הרכבה/CCD יציבה ומדויקת יותר.

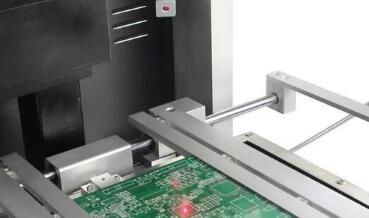

מיקום לייזר
עמדת סיוע בלייזרנינג, מיקום מהיר לביצוע עבודה חוזרת על לוחות PCB מאותו סוג,
חוסך לך הרבה זמן יקר.
| מפרטים | ||
| 1 | כוח מוחלט | 5300w |
| 2 | 3 גופי חימום עצמאיים | אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w |
| 3 | מתח | AC220V±10％ 50/60Hz |
| 4 | חלקים חשמליים | מסך מגע בגודל 7 אינץ' פלוס מודול בקרת טמפ' חכמה ברמת דיוק גבוהה פלוס דרייבר מנוע צעד בתוספת PLC בתוספת תצוגת LCD בתוספת מערכת CCD אופטית ברזולוציה גבוהה בתוספת מיקום לייזר |
| 5 | בקרת טמפרטורה | K-Sensor בלולאה סגורה בתוספת PID פיצוי טמפ' אוטומטי בתוספת מודול טמפ', דיוק טמפ' בתוך ±2 מעלות. |
| 6 | מיקום PCB | V-groove בתוספת מתקן אוניברסלי בתוספת מדף PCB נייד |
| 7 | גודל PCB ישים | מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
| 8 | גודל BGA ישים | 2x2 מ"מ ~ 80x80 מ"מ |
| 9 | ממדים | 600x700x850 מ"מ (L*W*H) |
| 10 | משקל נטו | 70 ק"ג |
אריזה ומשלוח
