מכונת הלחמה BGA
משודרג מ-DH-5860, עם פונקציה מתכווננת אויר חם עליון, אך רשת פלדה להגנה על אזור התחממות IR, בטוחה ויעילות גבוהה יותר עבור שבבים/לוחות אם שונים, כגון לוח hash ASIC, Macbook, מחשב ומשחק קונסולה וכו'. תיקון.
תיאור

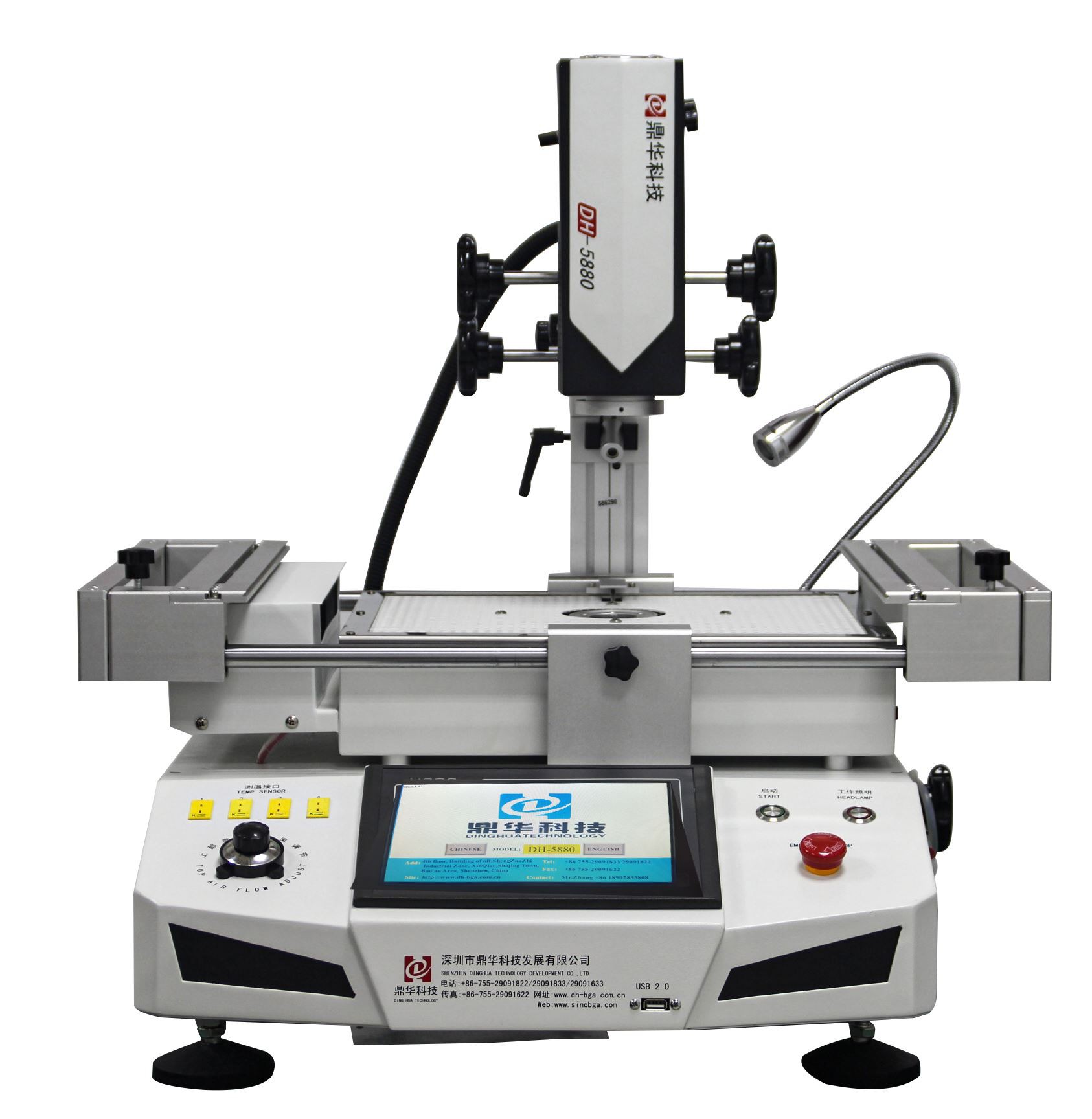

מכונת הלחמה DH-5880 BGA עם PID לפיצוי טמפרטורות
מכונת עיבוד מחדש BGA מעוצבת חדשה עם רשת פלדה להגנה על אזור חימום מוקדם IR, שיכולה לתקן כמעט שבבים, כגון,
BGA, QFN,LGA, DMA,POP וכו' של מחשב, מקבוק, מחשב נייד, שולחני, לוח hasb, קונסולת משחקים ולוחות אם אחרים וכן הלאה.
Ⅰ. פרמטר של מכונת הלחמה BGAלתיקון לוח חשיש
| ספק כוח | 110~240V פלוס /- 10 אחוז 50/60 הרץ |
| כוח מדורג | 5400W מכונת הלחמה BGA |
| דוד עליון לאוויר חם | 1200W מכונת הלחמה BGA |
| מחמם אוויר חם תחתון | 1200W מכונת הלחמה BGA |
| אזור חימום מוקדם IR נמוך יותר | 3000W (עם אזור חימום מוקדם IR מעולה המתאים לגדלי PCBa גדולים יותר) |
| מיקום PCB | חריץ V, ציר X/Y נע עם מתקנים אוניברסליים |
| מיקום שבב | לייזר מצביע על מרכזותיקון לוח hash antminer |
| Touchcreem | 7 אינץ', מייצרים עקומות טמפרטורה בזמן אמת |
אחסון פרופילי טמפרטורה | עד 50,000.00 קבוצותשירות תיקון לוח חשיש |
בקרת טמפרטורה | PID, סוג K, לולאה סגורה |
דיוק טמפרטורה | ±2 מעלות |
גודל PCB | מקסימום 500×400 מ"מ מינימום 20×20 מ"מ |
| גודל שבב | 2*2~90*90 מ"מתיקון לוח האשראי antminer l3 |
| מרווח שבבים מינימלי | 0.15 מ"מתיקון לוח hashboard |
| צמד תרמי | 4 יחידות (לא חובה|)תיקון לוח hash של asic |
| מֵמַדשל מכונת הלחמה BGA | L500*W600*H700mm |
| משקל נטושל מכונת עיבוד מחדש של BGA | 41 ק"ג |
Ⅱ. מבנה מכונת העיבוד מחדש של BGA משמש להחלפת לוח hash antminer s9
הוראת תפקוד של מכונת BGAתיקון לוח hash של s9
ראש עליון: מחמם אוויר חם עליון בפנים, אשר ניתן להזזה כלפי מעלה, מטה, אחורה, קדימה, קדימה וימינה כדי לוודא שתהליך העבודה מחדש נוח יותרלתיקון לוח hash antminer s9
מעגל נושא: מתכוונן לגובה
זרבובית עליונה:חרירים שונים עם מגנטיות, אשר ניתן לסובב 360 מעלותלתיקון לוח hash של antminer l3 plus
תאורת לד:אור עבודה 10 W עם גזע אור גמיש שניתן לכופף למיקום שונהלתיקון לוח האשראי
מאוורר זרימה צולבת:הפיכת PCB ושבבים מקוררים לאחר עבודת גימור או בעת לחיצה על לחצן החירום למטהfאו מכונת BGA
נוזל תחתון:חרירים שונים עם מגנטיות, שניתן לסובב 360תוֹאַרלמכונת ריבול ic ניידת
Tיציאות הרמוצמד: 4 יחידות בדיקת טמפרטורה חיצונית שיכולה לעזור לטכנאי לראות יותר טמפרטורות בפועל על לוח אם או שבבשל קונסולה עתיקה, macbook, מחשב ולוח hash asic
מתג הפעלה:אספקת חשמל למכונה שלמה, המספקת פתרון בטוח יותר בעת דליפת חשמל או קצרה, היא תינתק מידעבור תחנת עיבוד מחדש של bga אוטומטית
כַּפתוֹר:התאמת אוויר חם עליון עם 10 דרגות המשמשות עבור שבבים שוניםשל רכב, מחשב וטלפון נייד וכן הלאה.
מסך מגע:7 אינץ', ממשק רגיש להגדרה מראש של טמפרטורה, זמן ופרמטרים אחרים
כיבוי/הפעלה:לחץשל מכונת הפעלת מעבד מחדש
נקודת לייזר:מצביע על מרכז השבב
חרום:בכל מקרה של צפייה, לחץ על הכפתור מידעבור מכונת reballing אוטומטית
Ⅲ.מבוא איורשל מכונת reballing אוטומטית של bga
נקודת לייזרעבור טלפון נייד מכונת reballing
צמד תרמי (4 יציאות)עבור מחשב BGA מחשב נייד
מאוורר זרימה צולבת חזקשל מחיר מכונת חזרת IC
עצירת חירוםשל מכונת מיקום bga
עט ואקום לשאיבת שבבשל לייזר bga reballing מכונת
LED עובד 10Wשל מכונת זרימה חוזרת של bga

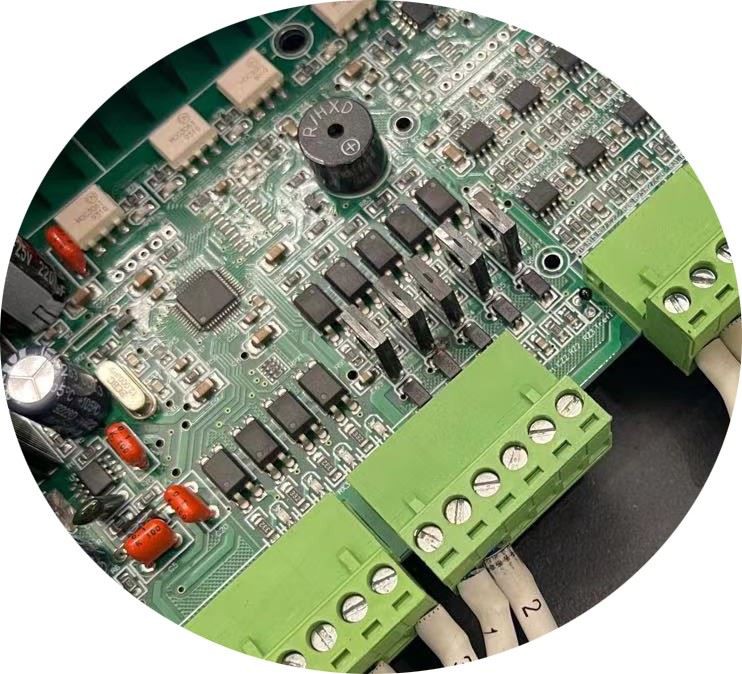

לוח האם פועל בזהירות ובאופן שווה של מכונת BGA למחשב נייד
Ⅳ. סרטון עבודהשל מכונת הלחמה bga
מכונת עיבוד מחדש, מכונת ריבולינג IC
Ⅴ. משלוח ואריזהשל מכונת תחנת עיבוד מחדש
ישנן מספר דרכים שאתה יכול לבחור, כגון, Fedex, TNT, DHL, SF; שילוח ימי, משלוח חזיר אווירי ומשלוח יבשתי (רכבת).
ומסלול הרכבת זמין עבור מדינות אלה באסיה ובאירופה.עבור מחיר מכונת reballing
קופסת עץ או קרטון שאין צורך בחיטוי שוב לאף מדינה או אזור, ישנם מוטות עץ קבועים או מלאים בקצף
בפנים, מה שמוודא שניתן לשלוח קופסאות בכל דרך כמו לעיל.מכונת ריבול אוטומטית
Ⅵ. שירות שלאחר מכירהשל מכונת הלחמה IC בכדור
בדרך כלל 1 ~ 3 שנים עבור תנורים או קרמיקה IR, 1 שנה עבור מכונת עיבוד מחדש של BGA ושירות חינם לכל החיים.
אנו נמשיך לספק חלקים בעלות קטנה לאחר תקופת האחריות.
הדרך לשירות היא מקוונת כגון, Wechat, WhatsApp, Facebook ו-Tiktok וכו'. בטח, אם צריך, אנחנו יכולים להקצות
מהנדס לאתר שלך להדרכה.של מכונת bga ללוח אם
Ⅶ.ידע רלוונטי לגבי שבבים ומעגלים מודפסים
טכנולוגיות מתפתחות גרמו לממדים של חבילות ומכלול מעגלים מודפסים להיות קטנים יותר, קלים יותר ודקים יותר. תעשיות אלקטרוניות עברו דרך ארוכה לקראת מזעור רכיבים. חבילות מערך שטח הן תחום שבו התרחשה מזעור בקצב מרגש. חבילות Ball-Grid-Array (BGA) הפכו לחבילות קטנות יותר בקנה מידה של שבבים (CSPs) ובהמשך ל-CSPs ברמת Wafer (WLCSPs).מכונת reballing אוטומטית של bga יכולה לתקן אותם
כדי לצמצם עוד יותר את השטח במעגלים המודפסים ולהגביר את שלמות האותות, פותחה ערימה של CSPs ונמצאת כיום בשימוש במוצרים בתוך Huawei. טכנולוגיה זו מכונה לעתים קרובות חבילה-על-חבילה (POP).מכונת ריבולת שבבים
עם הדרישות למזעור נוסף, מתמזגות חשופות כגון Chip-On-Board (COB) ו-Flip Chip (FC) המתמזגות עם הרכבה מסורתית של טכנולוגיית הרכבה על פני השטח (SMT) הפכו לביקוש גבוה. על ידי הסרת חומרי עובש יתר של החבילה, ניתן לצמצם עוד יותר את שטח הפנים של הרכיבים.מכונת מיקום bga
אזורים אחרים של מזעור נמצאים ברכיבי שבב פסיביים כגון 01005 ו-00800 4. ה-01005 הוא רכיב בגודל של 0.016 אינץ' x 0.008 אינץ' (0.4 מ"מ x 0.2 מ"מ במדדים), ו-008004 הוא רכיב של 0.008 אינץ' x 0.004 אינץ' (0.25 מ"מ x 0.125 מ"מ במדדים). כמה חברות חוצות גבולות החלו בחקירה ופיתוח של רכיבי 01005 בסביבות 2008, והפיתוח איפשר אז לתמוך בלקוחות המפתח שלנו בייצור מוצרים עם רכיבי 01005 בייצור נפח. כדי לעמוד בקצב המגמה של מזעור, כרגע מתבצע פיתוח עבור רכיבי הדור הבא של 008004 כדי לענות על דרישות הלקוחות בעתיד הקרוב.bga ic מכונת reballing
בנוסף ליכולות של מזעור חבילות, חברות רבות פיתחו גם תהליך למעגלים מורכבים וצפיפות גבוהה עם חלל שקוע כדי להפחית את העובי הכולל של המוצר הסופי. החללים יכולים להפחית גבהים יעילים עבור CSPs, POPs ו-COBs.
בסך הכל, שחקנים חשובים היו מאוד פרו-אקטיביים בפיתוח טכניקות מתקדמות כדי לעמוד באתגרים של מזעור מכיוון שממדי החבילה מצטמצמים באופן משמעותי. נכון לעכשיו, ל-huawei יש מספר מתקנים לייצור מוצרים עם שבבי 01005, CSPs, POPs ו-COBs.
