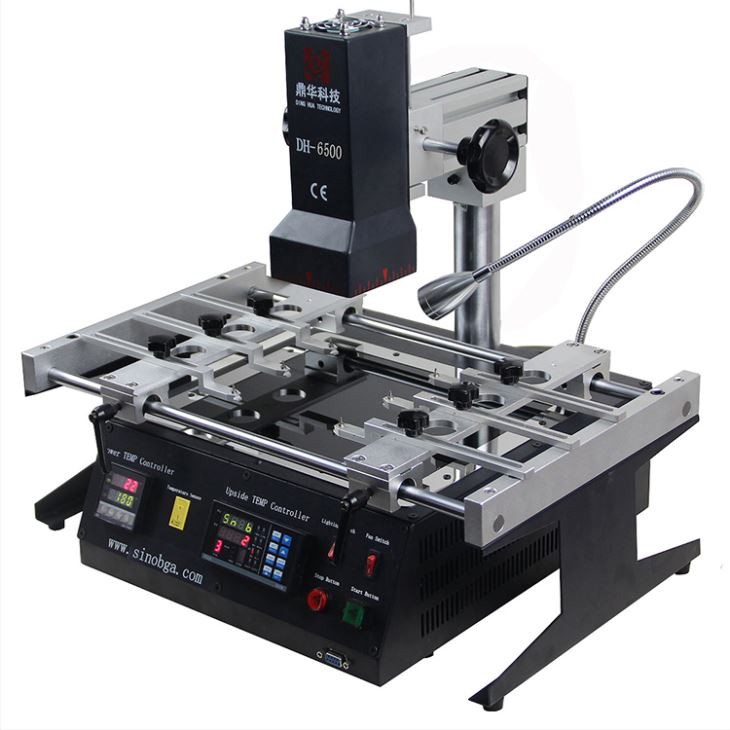

מכונת הסרת הלחמה והלחמה של שבב BGA
תחנת עיבוד חוזרת מלאה BGA IR, שני אזורי חימום, גודל שבב זמין: 2 * 2 ~ 80 * 80 מ"מ, גודל PCB זמין: 300 * 360 מ"מ
תיאור
מכונת הלחמה והלחמה של שבבי BGA
תחנת עיבוד חוזר BGA DH-6500 היא המכונה הארוכה ביותר לעבודה עיבוד חוזרת, הנמצאת בשימוש נרחב ל- XBOX, PS3, PS4 ולתיקון מחשב וכו '.

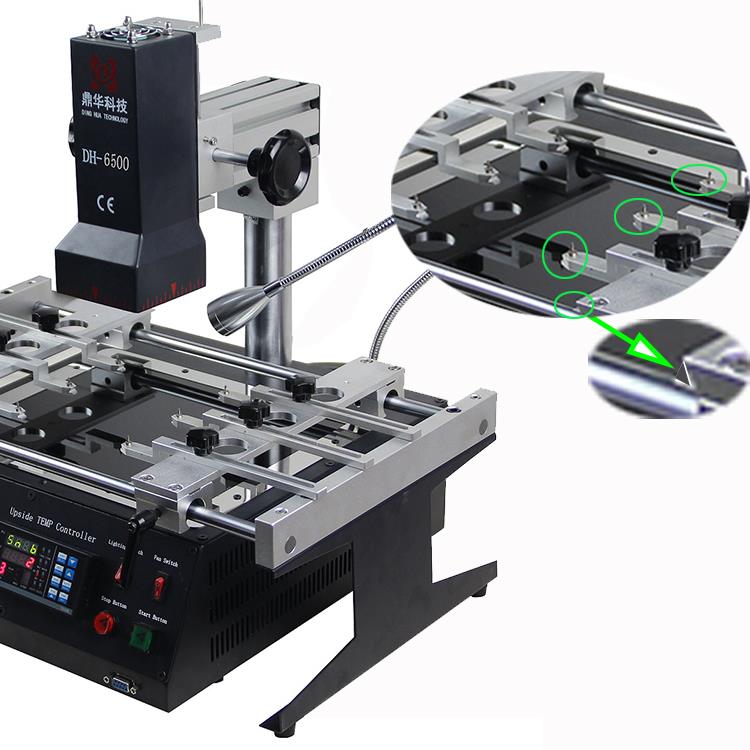

ישנם חריץ V, קליפ תנין וגופי אוניברסליים לשבב שונה קבוע על שולחן העבודה הזה, לצורך הלחמה או הסרת הלחמה.
ניתן לכוון את הראש העליון לגובה או למטה, למרות שמאלה או ימינה, וזה מאוד נוח לרכיב ההלחמה או ההלחמה.
אזור חימום מקדם-IR, מיושם עבור PCB עם 300 * 360 מ"מ, כמו טלוויזיה, מכונת קונסולת משחקים וציוד תקשורת אחר.
2. הפרטים של מכונת הלחמה והלחמה של שבבי BGA
מפרט של DH-6500 | |
כוח מוחלט | 2300 וולט |
מחמם עליון | 450 וואט |
תנור חימום תחתון | 1800W |
כוח | AC110 ~ 220V ± 10 ％ 50 / 60Hz |
תנועת ראש עליונה | למעלה / למטה, סובב בחופשיות. |
תאורה | טייוואן הובילה אור עבודה, כל זווית מותאמת. 5W |
אחסון | אחסן 10 קבוצות עם פרופיל טמפרטורה |
מיצוב | חריץ V, ניתן לכוונן את תמיכת PCB בכיוון X, Y באמצעות מתקן אוניברסלי חיצוני |
בקרת טמפרטורה | K-TYPE, לולאה סגורה |
דיוק טמפ | ± 2 ℃ |
גודל PCB | מקסימום 300 * 360 מ"מ Min20mmⅹ20mm |
| משקל | 16 ק"ג |
3. מכונת הלחמה והלחמה של שבבי BGA
4. תכונות מוצר של מכונת הלחמה והלחמה של שבבי BGA
DH-6500 הוא מתחם תיקון אינפרא אדום חצי אוטומטי אוניברסלי עם סנכרון מחשב ופולט קרמיקה לתיקון CBGA, CCGA, CSP, QFN, MLF, PGA וכל רכיבי ה- μBGA אפוקסי. התקנת פרופילי טמפרטורה שונים מאפשרת לבחור את מצב ההלחמה הנדרש בעת שימוש במוכרים שונים, כולל נטולי עופרת.
מאפיינים
תיקון מורכבים ללוחות אם של מחשבים ניידים, מחשבים, לוחות שרתים, מחשבים תעשייתיים, כל סוגי קונסולות המשחק, לוחות ציוד תקשורת, ציוד טלוויזיה עם LCD ועבודות אחרות עם לוחות BGA גדולים.
אידיאלי להלחמה ותיקון CBGA, CCGA, CSP, QFN, MLF, PGA וכל סוגי μBGA אפוקסי.
הוא משמש גם להלחמה ללא עופרת וגם ללא הלחמה.
עושה שימוש בטכנולוגיית הלחמת אינפרא אדום כהה מתקדמת.
עושה שימוש בצמד תרמי מתקדם מסוג K לגילוי טמפרטורה מדויק יותר.
הטכנולוגיה של בקרת טמפרטורה עם משוב מספקת בקרת טמפרטורה מדויקת וחלוקה תרמית אחידה.
תהליך הפירוק אורך כחמש דקות בלבד.
הטמפרטורה המרבית מגיעה ל -400 מעלות צלזיוס.
היכולת להתחבר למחשב נייד או למחשב נייד באמצעות ממשק USB ושליטה באמצעות התוכנה "IRSOFT".
היכולת לקבוע 8 עמדות עליית טמפרטורה ו 8 עמדות של שמירת טמפרטורה.
היכולת לאחסן 10 קבוצות של פרופילי טמפרטורה בו זמנית.
הסט מגיע עם תקליטור עם מדריך וסרטון הדגמה.
5. פרטי מוצר של תחנת עיבוד המקלדת מחדש
 | מאוורר לאחר השלמת החימום, הפעל ידנית את המאוורר העוצמתי לקירור לוח PCB בכדי למנוע עיוות של לוח PCB. |
אזור טמפרטורה אזור הטמפרטורה שחומם מראש משתמש בלוח החימום הקרמי של טייוואן כדי להפוך את לוח ה- PCB לפלטה אפילו להתחמם. הימנע מהיחלשות לוח PCB בגלל חימום לא אחיד. הוסיפו זכוכית אלימה על הלוח כדי להימנע משבבים קטנים ליפול ולשרוף. |  |
 | בר מוגבל שלוט ביעילות על המרחק בין הראש העליון ל- BGA ומנע את מגע הלוח. |
6. טכנולוגיית Dinghua, מפעל וסדנה ופטנטים
7. משלוח, משלוח ושירותים של תחנת עיבוד מחדש של המקלדת
תחנת עיבוד חוזרת קטנה של BGA ארוזה בקרטון כמפורט להלן
לכמות קטנה, פחות מ 20 סט, אנו ממליצים לך לשלוח אותם על ידי מפורש
