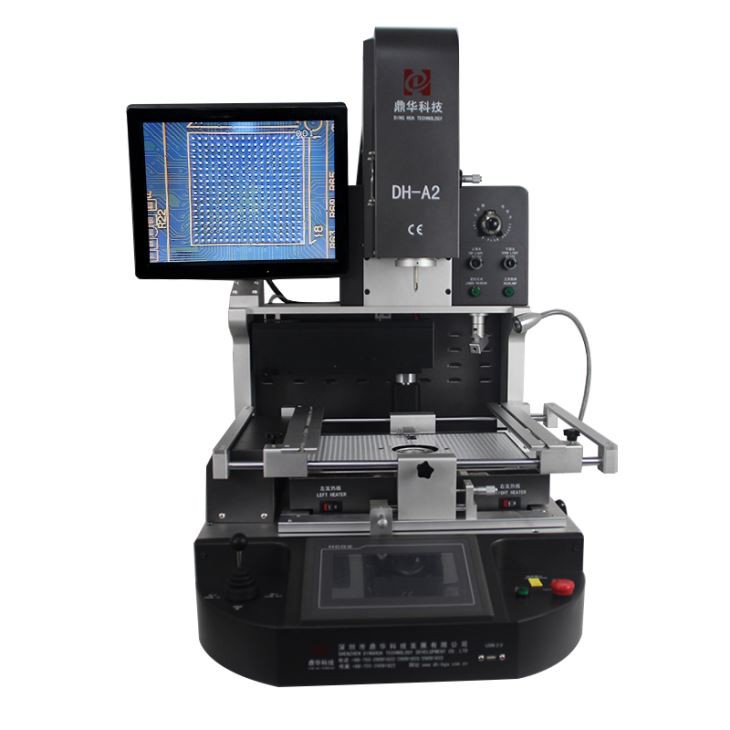

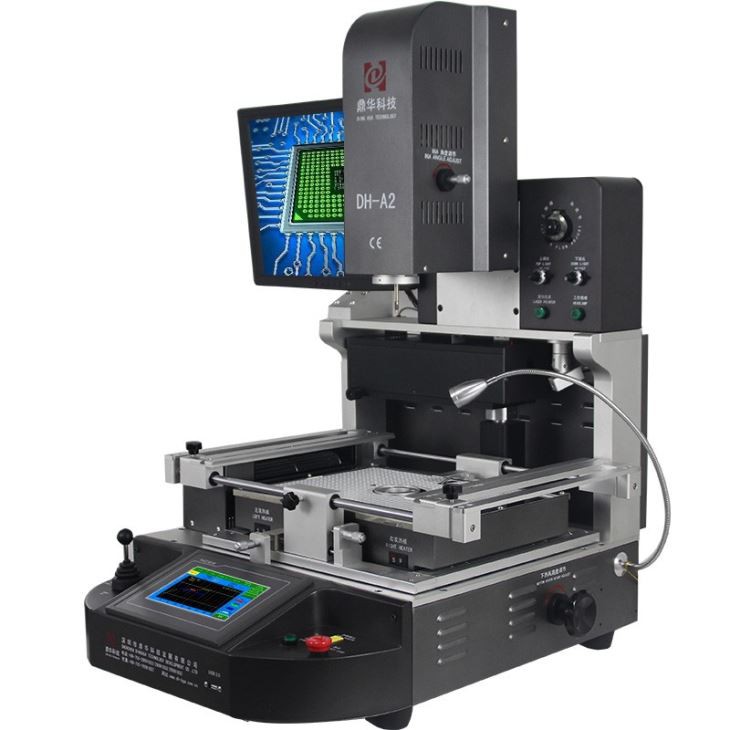

בי. ג'י. מעבד הלחמה
1. דינחואה DH-A2 מעבד את תחנת הלחמה 2. ישירות מהמפעל 3. היצרן הגדול ביותר של תחנת הרכבת האוטומטית של הבי.
תיאור
בי. ג'י. מעבד את תחנת הלחמה
1. היישום של המערך האופטי של הרכבת התחתית
יכול לתקן את לוח האם של המחשב, הטלפון החכם, מחשב נייד, הלוח ההיגיון MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה וציוד אלקטרוני אחרים מתעשיית הרפואה, תעשיית תקשורת, תעשיית הרכב, וכו '.
הלחמה, reball, desoldering סוג שונה של צ'יפס: ג'בי, PGA, פופ, BQFP, QFN, SOT223, PLCC, TQFP, TQFP, TSOP, PBGA, CPGA, שבב LED.
2. תכונות המוצר של יישור אופטי תחנת הרכבת התחתית

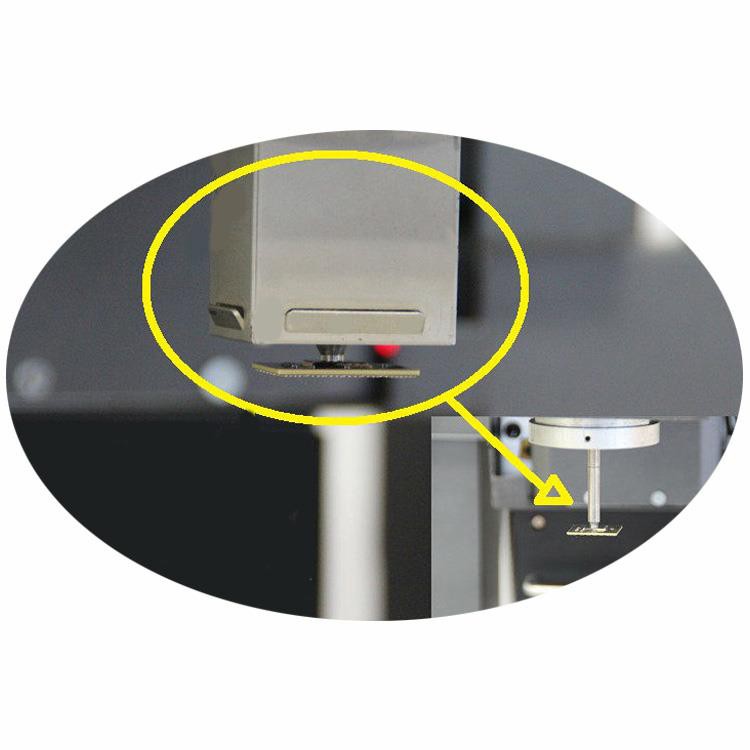

ואקום-עט מותקן חרירי העליון, אשר נוח לאסוף, החלפת ו desoldering, וכו '.
מסך צג, 1080P, 15 אינצ'ים, אשר משמש ליישור הציג on.

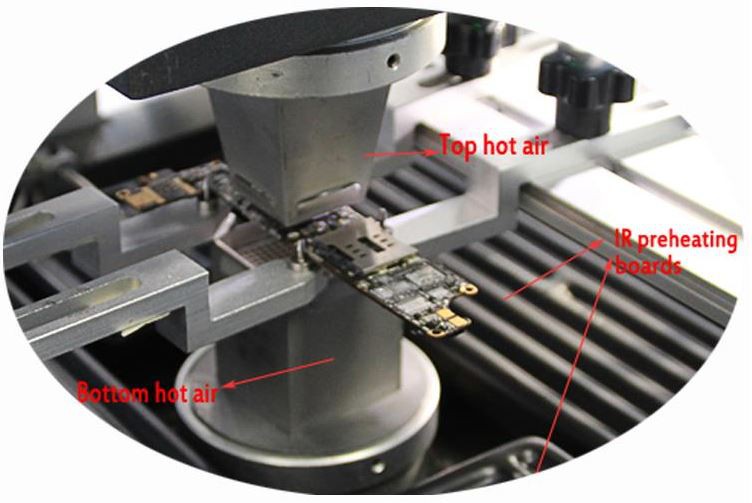

2 מחממי אוויר חם ו 1 אזור הסקה אינפרא אדום, חימום אוויר חם עבור הלחמה ו desoldering, אינפרא אדום חימום מראש
עבור לוח האם גדול להיות מחומם מראש כדי להפוך את לוח האם מוגן.
אור LED מיובא, 10W, אשר בהיר מספיק כדי PCB גדול להיראות בבהירות.
מארז רשת הפלדה מותקן מעל אזור החימום האינפרא-אדום, שיכול לגרום למפעילים להגן מפני פציעה,
גם עבור רכיבים קטנים לא לצנוח בתוך, למרות החום באופן שווה.
* שיעור מוצלח גבוהה של תיקון ברמת שבב. בקרת טמפרטורה מדויקת ויישור מדויק של כל מפרק הלחמה.
* 3 אזורי חימום עצמאיים להבטיח טמפרטורה מדויקת. סטייה עם ± 1 º C. ניתן להגדיר פרופילי טמפרטורה שונים על המסך בהתבסס על לוחות אם שונים.
* 600,000,000 pix מצלמת CCD המקורי מבטיח יישור מדויק של כל מפרקי הלחמה.
* קל לתפעול. אין צורך בכישורים מיוחדים.
3. מפרט של המערך האופטי של הרכבת התחתית
4. מדוע לבחור את המערך האופטי שלנו?
5. אישור של המערך האופטי של הרכבת התחתית
כדי להציע מוצרים איכותיים, שנג DINGHUA טכנולוגיה פיתוח ושות, בע מ היה הראשון לעבור UL, E-MARK, CCC, FCC, CE ROHS תעודות. בינתיים, כדי לשפר ולהשלים את מערכת האיכות, Dinghua עברה ISO, GMP, FCCA, C-TPAT הסמכה ביקורת באתר.
6. אריזה & משלוח של יישור אופטי תחנת הרכבת התחתית
7. משלוח ליישור אופטי תחנת הרכבת הזאת
אנו נשלח את המכונה באמצעות DHL/TNT/פד-אקס. אם אתה רוצה תנאי משלוח אחרים, בבקשה לספר לנו. . אנחנו נתמוך בך
8. תנאי התשלום
, העברה בנקאית. האיחוד המערבי, כרטיס אשראי
בבקשה תגיד לנו אם. אתה זקוק לתמיכה אחרת
10. טיפים קטנים ליישור אופטי התחנה הידנית של המשרד:
התהליך הdesoldering של המשרד הוא מעמיק ועדין, ולכן יש צורך לשלוט בכישורים ובצעדים המתאימים כדי להיות בעלי השפעה טובה. לפני ריתוך ג ' יפס, על מנת להסיר לחות, PCB ו-הג צריך להיות אפוי בתנור טמפרטורה קבועה ב 80ml 90 ° c עבור 20 שעות. כוונן את טמפרטורת האפייה והזמן בהתאם לרמת הלחות. PCB ו-להבי מבלי לפרוק ניתן לרתך ישירות. חשוב להקדיש תשומת לב מיוחדת לענוד טבעות אלקטרוסטטית או כפפות אנטי-סטטית בעת ביצוע כל הפעולות הבאות כדי למנוע נזק אפשרי לשבב ה-בי.
לפני שהוא מרתך את שבב הבי. בי. ג'י, יש ליישר את השבב באופן מדויק על משטח ה-PCB. קיימות שתי שיטות בהן ניתן להשתמש: יישור אופטי ויישור ידני. כיום, היישור הידני משמש בעיקר, כלומר, קווי ההדפסה של המסך סביב הבי. בי. איי והפנקס על הPCB מיושרים.
הטכניקה של ה-b. a ו-PCB יישור: בתהליך של יישור ושקע המשי, גם אם הכדור הלחמה סוטה מהלוח על ידי כ 30%, זה עדיין יכול להיות מרותך אם הוא לא מיושר במלואו. כי בתהליך של התכה, כדור פח יהיה באופן אוטומטי להתיישר עם הלוח בגלל המתח בינו לבין פד פח. לאחר השלמת פעולת היישור, הצב את ה-PCB על הכן של שולחן החזרה של ה-הבי. בחר את הזרבובית אוויר חם המתאים (כלומר, גודל הזרבובית הוא קצת יותר גדול מ-ח י), ולאחר מכן בחר את עקומת הטמפרטורה המתאימה, להתחיל את ריתוך, לחכות להשלמת עקומת הטמפרטורה, קירור, ולאחר מכן להשלים את הריתוך.
בתהליך של ייצור ואיתור באגים, זה בלתי נמנע להחליף את הבי. בי. איי עקב נזק או סיבות אחרות. שולחן התיקון של הבי. בי. איי. יכול גם לפרק את הבי. פירוק של ח כ ניתן להתייחס כתהליך הפוך של ריתוך. ההבדל הוא כי לאחר עקומת הטמפרטורה הוא סיים, יש לשאוב משם עם עט ואקום, וכלים אחרים, כגון מלקחיים, לא משמשים כדי למנוע פגיעה בלוח על ידי הפעלת כוח רב מדי. ה-PCB של הסרת הג הוסרו משמש להסרת פח בזמן שהוא חם, אז למה צריך להפעיל אותו בזמן שהוא חם? בגלל PCB חם שווה לפונקציה של חימום מראש, זה יכול להבטיח כי העבודה של הסרת פח קל יותר. קו היניקה פח משמש כאן, לא להשתמש בכוח רב מדי בפעולה, כדי לא לפגוע בלוח, לאחר להבטיח כי הלוח על PCB הוא שטוח, אתה יכול להיכנס לניתוח ריתוך של המשרד.
ניתן לרתך שוב. את הבי. בי. איי שהוסר אבל צריך להשתיל את הכדור. לפני הריתוך שוב המטרה של שתילת הכדור היא לשתול מחדש את כדור הפח על כרית של הבי. בי. איי, אשר יכול להשיג את אותו הסדר כמו החדש של הבי. בי. איי.
עם הכישורים הנ ל של ריתוך ו התהליך פירוק, יהיו פחות הדשלנו בדרך של צמיחה ריתוך, והתוצאות יהיה מהיר ויעיל יותר. אני מקווה החוויה שיתוף במאמר זה ייתן לך השראה לריתוך ופירוק של ח. י.
