תחנת הלחמה אינפרא אדום BGA מכונת למחשב נייד
1. אוויר חם להלחמה והלחמה, IR לחימום מוקדם.2. זרימת אוויר עליונה מתכווננת.3. ניתן לשמור כמה פרופילי טמפרטורה שתרצו.4. נקודת לייזר שהופכת את המיקום למהיר הרבה יותר.
תיאור

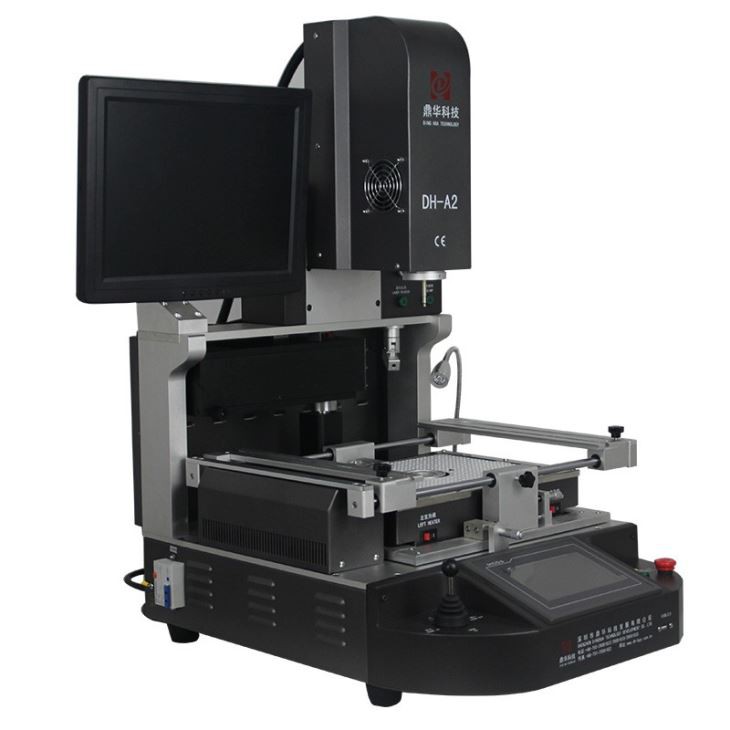

תחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
IR ואוויר חם לחימום היברידי שהוא הרבה יותר טוב עבור לוח אם גדול (יותר מ-100*100 מ"מ) בהלחמה, ביטול הלחמה וחימום מראש, בשימוש נרחב במפעלים, מעבדות וחנויות תיקונים וכו'.
1. יישום של תחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
כדי להלחים, להפעיל מחדש, לבטל סוג אחר של שבבים:
BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED שבבי, וכן הלאה.
2. תכונות המוצר של תחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
* תוחלת חיים יציבה וארוכה (נועד ל-15 שנים בשימוש)
* יכול לתקן לוחות אם שונים עם שיעור הצלחה גבוה
* שליטה קפדנית על טמפרטורת החימום והקירור
* מערכת יישור אופטית: הרכבה מדויקת בטווח של 0.01 מ"מ
* קל לתפעול. כל אחד יכול ללמוד להשתמש בו תוך 30 דקות. אין צורך במיומנות מיוחדת.
3. מפרט שלתחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
| ספק כוח | 110~240V 50/60Hz |
| קצב הספק | 5400W |
| רמה אוטומטית | הלחמה, הלחמה, איסוף והחלפה וכו'. |
| CCD אופטי | אוטומטי עם מזין שבבים |
| בקרת ריצה | PLC (מיצובישי) |
| מרווח שבבים | 0.15 מ"מ |
| מסך מגע | מופיעות עקומות, הגדרת זמן וטמפרטורה |
| גודל PCBA זמין | 22*22~400*420 מ"מ |
| גודל שבב | 1*1~80*80 מ"מ |
| מִשׁקָל | בערך 70 ק"ג |
4. פרטים שלתחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
1. אוויר חם עליון ומוצץ ואקום מותקנים יחד, אשר קולט בנוחות שבב/רכיב עבוריישור.
2. CCD אופטי עם ראייה מפוצלת עבור אותן נקודות על שבב לעומת לוח אם המצולם על מסך צג.
3. מסך התצוגה של שבב (BGA,IC,POP ו-SMT וכו') לעומת הנקודות התואמות של לוח האם שלו.לפני ההלחמה.
4. 3 אזורי חימום, אזורי חימום של אוויר חם עליון, תחתון של אוויר חם ו-IR, אשר ניתן להשתמש בהם עבור לוח אם קטן עד אייפון, כמו כן, עד לוחות מחשב וטלוויזיה מרכזיים וכו'.
5. אזור חימום מוקדם IR מכוסה רשת פלדה, מה שהופך את גופי החימום לאחידים ובטוחים יותר.
6. ממשק הפעלה להגדרת זמן וטמפרטורה, ניתן לאחסן פרופילי טמפרטורה עד 50,000 קבוצות.
5. למה לבחור בתחנת הלחמה אינפרא אדום שלנו מכונת BGA למחשב נייד?
6. תעודת תחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות, Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.
7. אריזה ומשלוח של תחנת הלחמה אינפרא אדום מכונת BGA למחשב נייד
8. משלוח לתחנת העיבוד מחדש של BGA
DHL, TNT, FEDEX, SF, תחבורה ימית וקווים מיוחדים אחרים, וכו '. אם אתה רוצה עוד מונח משלוח, אנא ספר לנו.
אנחנו נתמוך בך.
9. תנאי תשלום
העברה בנקאית, ווסטרן יוניון, כרטיס אשראי.
אנא ספר לנו אם אתה זקוק לתמיכה אחרת.
10. מדריך הפעלה לתחנת עיבוד מחדש של BGA DH-A2
11. הידע הרלוונטי עבור אUtomatic reballing אינפרא אדום BGA מכונת תיקון
ידע בסיסי בתחנת תיקון BGA
1. העיקרון של מערכת התיקון הנפוצה של אוויר חם SMD הוא: שימוש בזרימת אוויר חם עדינה מאוד לאיסוף על הפינים והרפידות של SMD כדי להמיס את מפרקי ההלחמה או להזרים מחדש את משחת ההלחמה כדי להשלים את פונקציית הפירוק או הריתוך. מכשיר מכני ואקום המצויד בקפיץ ובזרבובית יניקה מגומי משמש במקביל לפירוק. כאשר כל כתמי הריתוך נמסים, מכשיר ה-SMD נשאב בעדינות. זרימת האוויר החם של מערכת תיקון SMD אוויר חם מתממשת על ידי חרירי אוויר חם להחלפה בגדלים שונים. מכיוון שזרימת האוויר החם יוצאת מהפריפריה של ראש החימום, היא לא תפגע ב-SMD, במצע או ברכיבים שמסביב, וקל לפרק או לרתך את ה-SMD.
ההבדל בין מערכות תיקון מיצרנים שונים נובע בעיקר ממקורות חימום שונים או מצבי זרימת אוויר חם שונים. חלק מהחרירים גורמים לאוויר החם לזרום סביב ובתחתית מכשיר ה-SMD, וחלק מהחרירים רק מרססים את האוויר החם מעל ה-SMD. מנקודת מבט של התקני הגנה, עדיף לבחור זרימת אוויר מסביב ובחלק התחתון של התקני SMD. על מנת למנוע את עיוות ה-PCB, יש צורך לבחור מערכת תיקון עם פונקציית חימום מראש בתחתית ה-PCB.
מכיוון שמפרקי ההלחמה של BGA אינם נראים בתחתית המכשיר, מערכת העיבוד מחדש נדרשת להיות מצוידת במערכת ראיית פיצול אור (או מערכת אופטית השתקפות תחתית) בעת ריתוך מחדש של BGA, על מנת להבטיח את היישור המדויק בעת ההרכבה BGA. לדוגמה, Dinghua Technology, DH-A2, DH-A5 ו-DH-A6 וכו '.
2. שלבי תיקון BGA
שלבי תיקון BGA זהים בעצם לשלבי תיקון SMD המסורתיים. השלבים הספציפיים הם כדלקמן:
1. הסר את BGA
(1) הנח את צלחת הרכבת המשטח לפירוק על שולחן העבודה של מערכת העיבוד מחדש.
(2) בחר את פיית האוויר החם המרובעת התואמת לגודל המכשיר, והתקן את פיית האוויר החם על המוט החיבור של המחמם העליון. שימו לב להתקנה היציבה
(3) חגרו את פיית האוויר החם על המכשיר, ושימו לב למרחק האחיד סביב המכשיר. אם ישנם אלמנטים מסביב למכשיר המשפיעים על פעולת פיית האוויר החם, הסר תחילה את האלמנטים הללו ולאחר מכן לרתך אותם בחזרה לאחר התיקון.
(4) בחר את כוס היניקה (הזרבובית) המתאימה למכשיר לפירוק, כוונן את גובה התקן צינור היניקה בלחץ שלילי של מכשיר היניקה, הורד את המשטח העליון של כוס היניקה כדי ליצור קשר עם המכשיר, והפעל מתג משאבת הוואקום.
（5） בעת הגדרת עקומת טמפרטורת הפירוק, יש לשים לב כי עקומת טמפרטורת הפירוק חייבת להיות מוגדרת בהתאם לגודל המכשיר, עובי ה-PCB ותנאים ספציפיים נוספים. בהשוואה ל-SMD המסורתי, טמפרטורת הפירוק של BGA גבוהה בכ-150 מעלות.
(6) הפעל את כוח החימום והתאם את נפח האוויר החם.
(7) כאשר ההלחמה נמסה לחלוטין, המכשיר נספג בפפטת הוואקום.
(8) הרם את פיית האוויר החם, סגור את מתג משאבת הוואקום ותפוס את המכשיר המפורק.
2. הסר שאריות הלחמה על רפידת PCB ונקה אזור זה
(1) נקה ויישר את שאריות ההלחמה של רפידת PCB עם מלחם, והשתמש בחגורת הצמה הלא מרותכת ובראש מלחם בצורת כף שטוח לניקוי. שימו לב לא לפגוע ברפידה ובמסכת ההלחמה במהלך הפעולה.
(2) נקה את שאריות השטף עם חומר ניקוי כגון איזופרפנול או אתנול.
3. טיפול הסרת לחות
מכיוון ש-PBGA רגיש ללחות, יש צורך לבדוק האם המכשיר ספוג לפני ההרכבה, ולייבש את המכשיר הלח.
(1) שיטות ודרישות לטיפול בהסרת לחות:
לאחר פירוק, בדוק את כרטיס תצוגת הלחות המצורף לאריזה. כאשר הלחות המצוינת היא יותר מ-20 אחוז (קרא כאשר היא 23 מעלות ± 5 מעלות), זה מצביע על כך שהמכשיר נרטב, ויש לייבש את המכשיר לפני ההרכבה. ניתן לבצע את הסרת הלחות בתנור ייבוש בפיצוץ חשמלי ולאפות במשך 12-20 שעות ב-125 מעלות ±.
(2) אמצעי זהירות להסרת לחות:
(א) המכשיר יערם במגש פלסטיק אנטי סטטי עמיד בטמפרטורה גבוהה (מעל 150 מעלות) לאפייה.
(ב) התנור יהיה מקורקע היטב, ופרק כף היד של המפעיל יהיה מצויד בצמיד אנטי סטטי עם הארקה טובה.
(1) Pulire e livellare la saldatura residua del pad PCB con saldatore e utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.
(2) pulire il residuo di flusso con un detergente come isopropanolo o etanolo.
3. Trattamento di deumidificazione
Poiché PBGA è sensibile all'umidità, è necessario verificare se il dispositivo è smorzato prima del montaggio e deumidificare il dispositivo smorzato.
(1) שיטות דרושות לכל טרטהמנטו דלה דיומידיפיקציונה:
Dopo il disimballaggio, controllare la scheda di visualizzazione dell'umidità allegata alla confezione. Quando l'umidità indicata è superiore al 20 אחוז (leggere quando è di 23 מעלות ± 5 מעלות), indica che il dispositivo è stato smorzato e che il dispositivo deve essere deumidificato prima del montaggio. La deumidificazione può essere eseguita in un forno elettrico per asciugatura e cotta per 12-20 עפרה של 125 ± מעלות.
(2) precauzioni per la deumidificazione:
א) il dispositivo deve essere impilato in un vassoio di plastica antistatica resistente alle alte טמפרטורות (מעל 150 מעלות) לכל קוטורה.
(ב) איל פורנו דווה אסרה בן קולגטו א טרה איל פולסו דל'אופרטורה דווה אסרה דוטטו די אונ ברציאלטו אנטיסטטיקו קון אונה בוונה מסה א טרה
