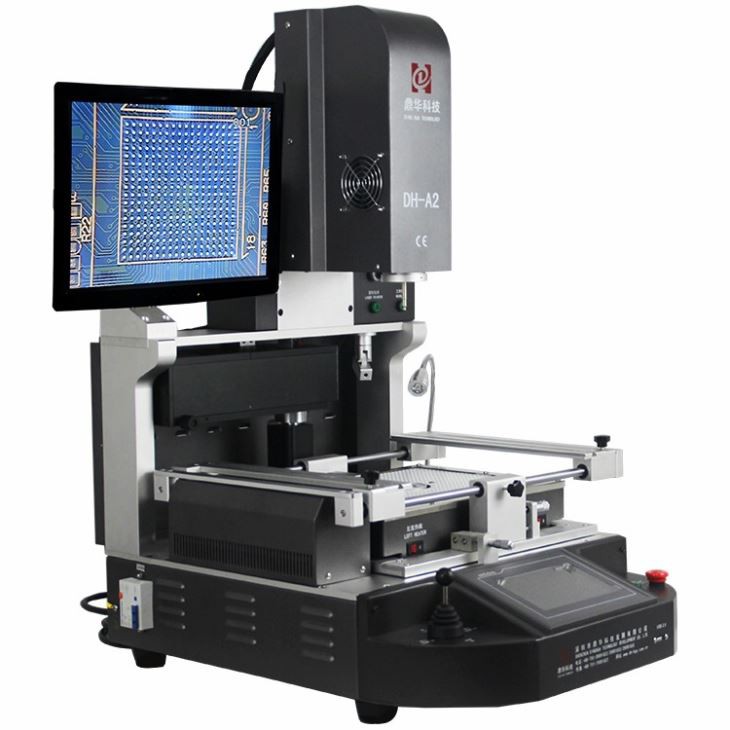

SMD BGA תחנת הלחמה אינפרא אדום

SMD BGA תחנת הלחמה אינפרא אדום

1. יישום תחנת הלחמה אינפרא אדום של SMD BGA

מתאים ל- PCB שונה.

לוח האם של מחשב, סמארטפון, מחשב נייד, לוח לוגיקה של MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה וציוד אלקטרוני אחר מתעשיית הרפואה, תעשיית התקשורת, תעשיית הרכב וכו '.

מתאים לסוג שונה של צ'יפס: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, CHIP LED.

2. מאפייני מוצר של תחנת הלחמה אינפרא אדום DH-A2 SMD BGA

• סילוק, הרכבה והלחמה באופן אוטומטי.

• מאפיין נפח גבוה (25 0 l/ min), לחץ נמוך (0.22kg/ cm2), טמפ 'נמוך (220 מעלות) עיבוד מחדש מבטיח לחלוטין Chips BGA חשמל ואיכות הלחמה מעולה.

• ניצול מפוח אוויר מסוג אילם ולחץ נמוך מאפשר ויסות הנשמה השקטה, ניתן להסדיר את זרימת האוויר ל -250 ליטר/דקה המקסימום.

• תמיכה במרכז עגול אוויר מרובה חור חום מועילה במיוחד עבור PCB בגודל גדול ו- BGA הממוקמים במרכז PCB. הימנע ממצב הלחמה קר ומטיפת IC.

• פרופיל הטמפרטורה של תנור האוויר החם התחתון יכול להגיע לגובה של 300 מעלות, קריטי ללוח האם הגדול. בינתיים, ניתן להגדיר את התנור העליון כיצירה מסונכרנת או עצמאית

DH-G620 זהה לחלוטין ל- DH-A2, סילוק אוטומטי, איסוף, מחזיר והלחמה עבור שבב, עם יישור אופטי להתקנה, לא משנה אם יש לך ניסיון או לא, אתה יכול לשלוט בזה בעוד שעה.

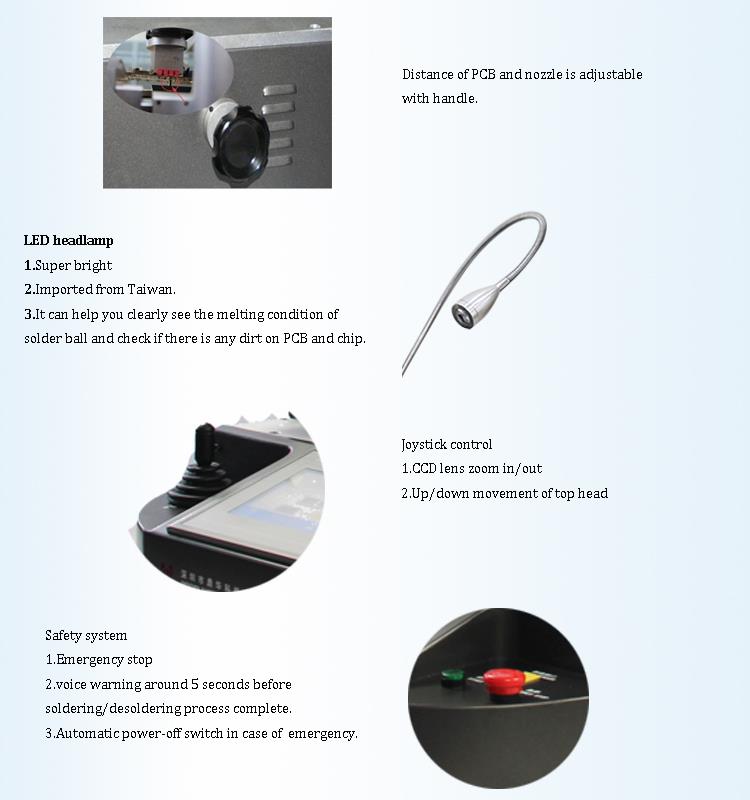

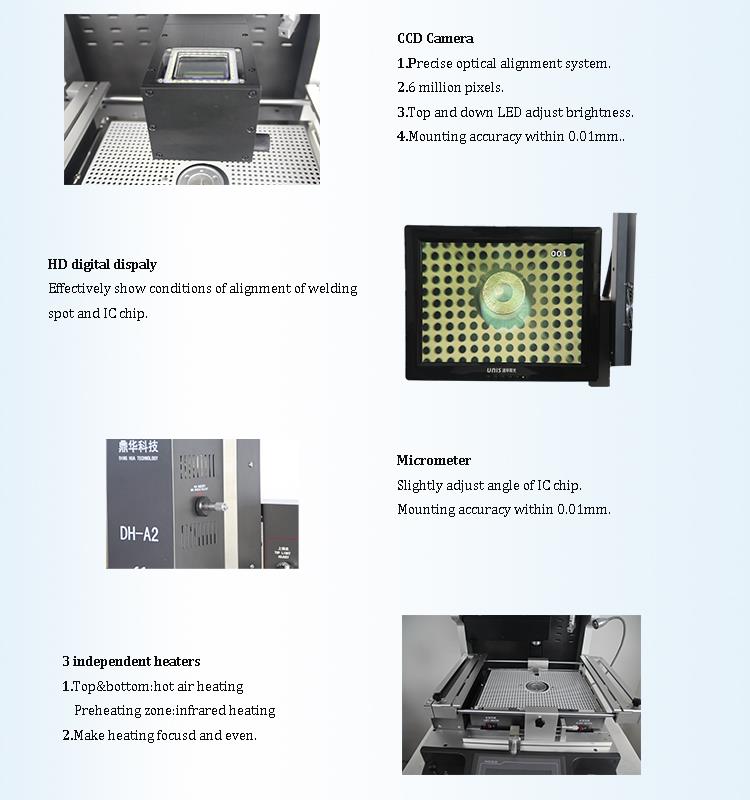

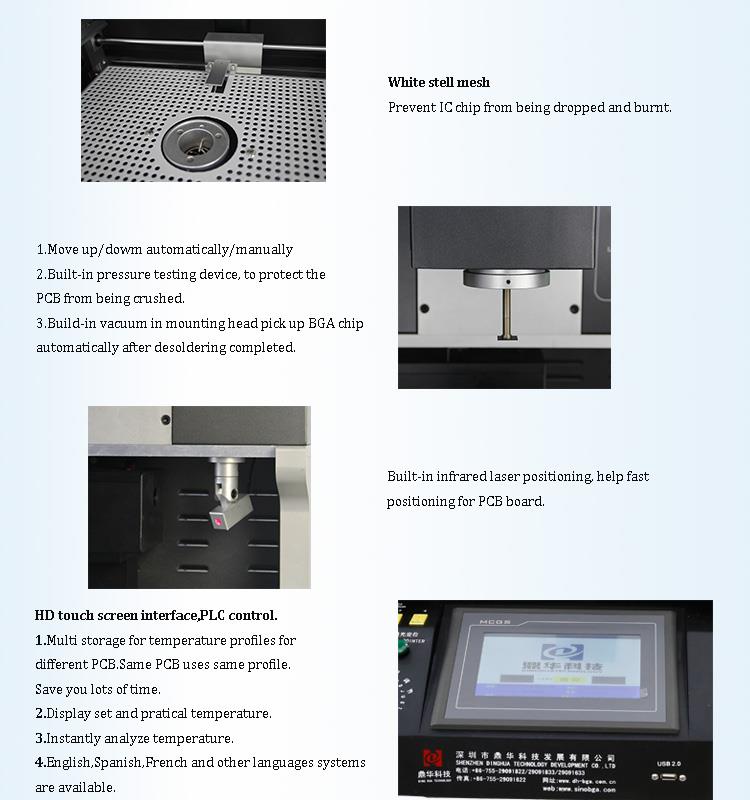

3. פרט של DH-A2 SMD BGA תחנת הלחמה אינפרא אדום

4. סטאות של תחנת הלחמה אינפרא אדום DH-A2 SMD BGA

5. מדוע לבחור בתחנת הלחמה של DH-A2 SMD BGA אינפרא אדום?

6

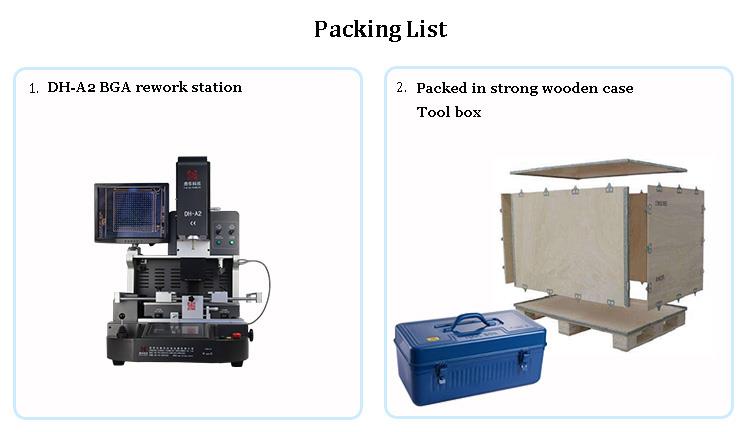

7. אריזה ומשלוח DH-A2 SMD BGA תחנת הלחמה אינפרא אדום

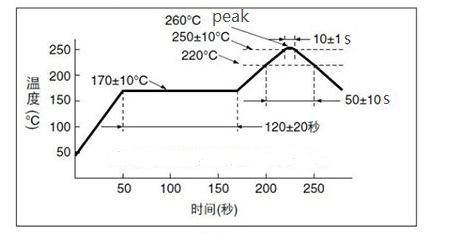

8. כיצד לקבוע טמפרטורות עבור שבב BGA ללא עופרת להלחמה

עם השימוש הנרחב בצ'יפס, הקדשנו גם יותר ויותר תשומת לב לבעיית עבודת השבבים מחדש. נכון לעכשיו, ישנם שני סוגים עיקריים של שבבי BGA המשמשים בשוק. האחד מוביל, השני הוא נטול עופרת, עופרת ונטולת עופרת של BGA להלחמת שבב BGA הגדרות טמפרטורת תהליכי תהליך הן שונות, ולכן עד כמה מתאים הגדרת טמפרטורת התהליך BGA נטולת BGA? הטכנולוגיה הבאה של Dinghua Xiaobian תעניק לך מבוא מפורט.

בנסיבות רגילות, דרישות הטמפרטורה עבור שבבי BGA נטולי עופרת מחמירים מאוד במהלך הלחמה. הטמפרטורה בה נקודת ההיתוך של שבבי BGA נטולי עופרת גבוהה כ -35 מעלות מנקודת ההיתוך של שבבי BGA נטולי עופרת. צ'יפס BGA להוביל צריך להבין את מאפייניו לפני הלחמה. באופן כללי, נקודת ההיתוך של הלחמת מחדש ללא עופרת מחדש משתנה בהתאם לעיסה הלחמה נטולת עופרת. כאן אנו נותנים שני ערכים כהפניה. נקודת ההיתוך של סגסוגת פח-סילבר-נחושת היא בערך 217 מעלות, ונקודת ההיתוך של משחת הלחמה של סגסוגת פח-נחושת היא בערך 227 מעלות. מתחת לשתי הטמפרטורות הללו, לא ניתן להמיס משחת הלחמה בגלל חימום לא מספיק. כשאתה קונה תחנת עבודת BGA, אתה צריך גם לשים לב להתייעצות עם היצרן לגבי טמפרטורת החימום של שבב ה- BGA ללא עופרת. האם המכשיר יכול לעמוד בטמפרטורה. אם לא, עליך לשקול אם לקנות. באופן כללי, הטמפרטורה בתנור ללא עופרת צריכה להיות בערך 10 מעלות. להלן מבוא מפורט:

בעת הפעלת הלחמת שבבי BGA ללא עופרת, אנו בדרך כלל משתמשים במתכת הגיליון כולה כדי להפוך את חלל הכבשן, שיכול להבטיח ביעילות שחלל הכבשן לא יעוות בטמפרטורות גבוהות. עם זאת, ישנם יצרנים רעים רבים המשתמשים בחתיכות מתכת קטנות כדי להתפצל לחלל הכבשן כדי להתמודד על המחיר. ציוד מסוג זה בדרך כלל בלתי נראה אם ​​לא תשימו לב אליו, אך נזק לעיוות יתרחש אם הוא נמצא תחת טמפרטורה גבוהה.

שבב ה- BGA ללא עופרת חיוני גם לבדיקת ההקבלה של המסלול במהלך טמפרטורה גבוהה ופעולה בטמפרטורה נמוכה לפני ההלחמה מכיוון שהדבר ישפיע ישירות על אחוזי ההלחמה של שבב ה- BGA. אם החומרים והעיצוב של ציוד ה- BGA שנרכש מחדש, גורמים להתעוות בקלות את המסלול בתנאים בטמפרטורה גבוהה, זה יגרום לחיפוש כרטיסים או לרדת. הלחמה המובילה SN63PB37 המקובלת היא סגסוגת אאוטקטית, ונקודת ההיתוך שלה וטמפרטורת נקודת ההקפאה זהים, שניהם הם 183 מעלות ג. מפרקי הלחמה נטולי עופרת של Snagcu אינם סגסוגות אאוטקטיות, ונקודות ההיתוך שלהם נעות מ- 217 תואר C עד 221 מעלות צלזיוס, הטמפרטורות מתחת ל 217 מעלות C הן מוצקות, והטמפרטורות מעל 221 מעלות C הן נוזליות. כאשר הטמפרטורה היא בין 217 מעלות צלזיוס ל 221 מעלות ג 'הסגסוגת הראתה מצב לא יציב
