מערכת ספירת קרני X-

מערכת ספירת X-RAY משמשת לספירה מהירה של חומרי סליל המשמשים בייצור של תעשיית SMT. השתמש בטכנולוגיית הדמיית X- לא-הרסנית כדי לזהות חומרי ייצור ולהשיג מידע על תמונה, ולספור במהירות באמצעות אלגוריתמי תמונה כדי לקבל את הכמות האמיתית של החומרים.

שלח החקירה

תיאור

תיאור מוצרים

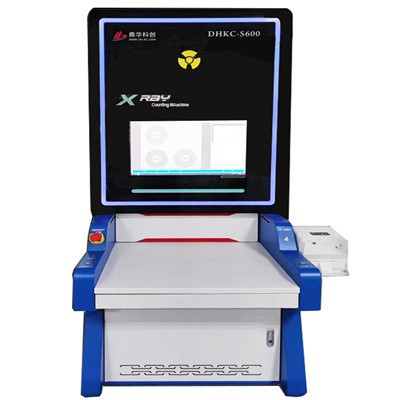

מערכת -ספירת קרני רנטגן היא כלי מודרני לבדיקה ומלאי שנועד לספור במהירות ובדייקנות רכיבים אלקטרוניים-כגון נגדים, קבלים, ICs, דיודות ומחברים-באטמים הכלולים בסלילים, צינורות או מגשים. הוא משתמש בטכנולוגיה לא-הרסנית כדי לבדוק ולכמת רכיבים מבלי לשבור את החותם.

על ידי זיהוי וספירה אוטומטית של רכיבים באמצעות-תמונות רנטגן-ברזולוציה גבוהה ואלגוריתמי תוכנה חכמים, המכונה מספקת פלט מהיר, מדויק ומהימן בשיפור היעילות של קווי SMT בייצור, בחדרי אחסון ובבדיקת חומרים.

מפרט מוצרים

מצב מכונה שלם
מֵמַד	1500×900×1950 מ"מ	מתח אספקה	AC220V 10A
מִשׁקָל	בערך 500 ק"ג	משקל ברוטו	בערך 700 ק"ג
מדידת אריזה	1500 × 1050 × 2050 מ"מ	כוח מדורג	1.7KW
פלטפורמת מגירות	אוֹטוֹמָטִי	שיטות ספירה	לא מקוון-
שיטות טעינה	עבודה	ניהול הרשות	סיסמאות

צינור אור -רנטגן
מתח צינור אור	50KV	זרם צינור אור	0-1mA
גודל נקודת מוקד	15μm	X זווית קרינת אור	20 מעלות
שיטת התקררות-	מַשָׁב	בטיחות קרינה עם תקנים בינלאומיים	פחות או שווה ל-1μSV/H ציות

IPC
לְהַצִיג	צג HD בגודל 24 אינץ'	מַעֲרֶכֶת הַפעָלָה	Windows10 64
תמיכה במערכת אחסון חכמה MES, ERP ו-WMS עגינה		דיסק קשיח / זיכרון	1TB/8G

ספירת פרמטרים
גודל מגש חומר	מגש 7"-17"	עובי מגש חומר	פחות או שווה ל-88 מ"מ
מפרט חומר מינימלי	01005	דיוק זיהוי	99.98%(0201 למשל)
מהירות ספירה	7 אינץ' בערך 6-8 שניות/4 סלילים	גודל טבלת עומס/יכולת נשיאת-עומס	400×400 מ"מ/ 10 ק"ג

photobank (1).png

סוג חומר (סליל)	דיוק זיהוי
01005	99.9%
0201	99.9%
0402	100%
0603	100%
0805	100%
1206	100%

photobank 3

סוג חומר (אחרים)	דיוק זיהוי
טריודה	99.9%
צינור אפקט-שדה	99.9%
חומרי טעינת צינור	99.9%
מטען בתפזורת	99.9%
קטגוריות אחרות של התנגדות וקיבול	99.9%

פונקציית ציוד

1. בהשוואה לדלפק המסורתי, מכונת החומר הנקודה החכמה אינה צריכה לפתוח את צלחת החומר ולהעביר צלחת חומר.

2. אמצו מקור קרני רנטגן של חלון צד סגור -, חיים ארוכים וללא תחזוקה.

3. גלאי הפאנל השטוח משתמש במסך אולטרה-צלול בגודל 14-אינץ', עם הדמיה ברורה וללא עיוות.

4. קוטר המגש הניתן למדידה הוא 7-14 אינץ' (שים 4 7-מגשים או 1 יחידות מגש 14 אינץ' בו-זמנית)

5. להאיץ את מהירות המלאי, להפחית את עלויות העבודה.

6. המגירה נכנסת ויוצאת אוטומטית, והסורג חש באופן אוטומטי כדי למנוע צביטה של ידיים וקל לקחת.

7. אלגוריתם בעל יכולת AI- וסביבת זיהוי חדשנית.

8. עגינה עם נתוני מערכת כגון mes / ep / wms, החלפת נתונים בזמן אמת, העלאה ועדכון של מידע חומרי נקודה ב

זְמַן.

9. זיהוי מלא של תוויות חומרים, נגד-שגיאות ואנטי-ערבוב, עגינה-בזמן אמת עם מדפסות.

10. התייחסות לעיצוב תנוחת הישיבה של גוף האדם, לא קל לעייפות, תופס פחות מקום, נוח להזזה.

11. מתאים לסוגים שונים של רכיבי תיקון, התקני SMD מעל 01005.

פרופיל החברה

מָבוֹא

Shenzhen Dinghua Technology Development Co., Ltd.הוא מיזם היי-טק-לאומי המשלב מו"פ, ייצור, מכירות ושירות! זוהי יצרנית מקצועית של ציוד לא-לזיהוי פגמים הרסניים כגון תחנת עיבוד מחדש של BGA מקצועית,-מכונת בדיקת קרני X,-מכונת ספירת קרני רנטגן וכן הלאה! יש לנו את הכוח לספק לך מוצרים טובים יותר, שירותים טובים יותר ופרודוקטיביות טכנולוגית מתקדמת יותר.

איכות גבוהה

איכות המוצר ומוניטין המשתמש הם הבסיס להישרדותנו, ולכן אנו מקדישים תשומת לב רבה לאיכות המוצר.

ניתן לאתר כל בעיה בתהליך במהירות לעובד המקביל.

לאחר-מכירות

יש לנו צוות מקצועי משלנו של מהנדסי תוכנה וחומרה וצוות האחראי על שירות-אחרי המכירה.

צוות מקצועי

מאז 2010, התמקדנו רק במחקר ופיתוח ובייצור של תחנות עיבוד מחדש של BGA. לאחר שנים של פיתוח אינטנסיבי, לחברה 38 פטנטים ו-97 תהליכי בקרת איכות.

סביבת ייצור

חברתנו מיישמת בקפדנות את מערכת 6S ומנהלת בקפדנות את איכות העובדים.

שאלות נפוצות

1. מהי מכונת ספירת קרני X-?

מכונת ספירת קרני X- היא ציוד בדיקה המשמש לספירת רכיבים, כמו נגדים, קבלים, ICs, דיודות ומחברים. שימוש בטכנולוגיה לא-הרסנית כדי לבדוק ולכמת רכיבים.

2. האם אתה יצרן או חברת סחר?
אנחנו יצרן המתמחה בתחנת עיבוד מחדש של BGA, מכונת-ספירת קרני רנטגן,-מכונות לבדיקת קרני רנטגן, ציוד אוטומטי, ציוד הקשור ל-SMT וכו'.

3. איפה המפעל שלך?
4th F 6B, Shengzuozhi Technology Park, Xinqiao/518125, באואן, שנזן, גואנגדונג, סין

4. איזה שירות אתה יכול לספק?
א. שירות לאחר-מכירה מקצועי, ייעוץ טכני חינם והדגמת וידאו זמינים.
. 1 שנה אחריות לכל המכונה (לא כולל חומרים מתכלים).
C. שירות OEM ו-ODM יתקבלו בברכה.
ד שיטות תשלום: T/T, ווסטרן יוניון וכו'.
ו. אפשרויות משלוח מהיר כוללות FedEx, DHL, UPS, EMS וכו'.

5. האם אתה מספק את המדריך למשתמש ואת סרטון התפעול?
ספק מדריך למשתמש באנגלית בחינם, וווידאו הפעלה זמין.
