מכונת ספירת רנטגן
מכונת ספירת רנטגן המשמשת לחלקים/רכיבים מאסיביים, כגון שבב, 01005,0102, LED ואחרים וכו '.
תיאור
מכונת ספירת רנטגן משתמשת בהדמיית רנטגן כדי לספור ולבדוק רכיבים אלקטרוניים-כבדי SMD, נגדים ו- ICS-לעיתים קרובות, בעודם ארוזים על סלילים או מגשים . היא מסרינה את הרכיבים, תצלום באמצעות גלאים של ספירה של ספירה של דימויים באמצעות 8 ספירה של ספירה. אוטומטי באופן מלא ואינו דורש פתיחת האריזה .
משמש בעיקר לספירה מהירה של חומרי סליל בתעשיית SMT, הוא תומך בספירת פריטים מלאים של סלילי קלטת 7–17 אינץ ', מגשי JEDEC ו- MSDS IC (מכשירים רגישים לחות) {}}} זה תואם לכל חומרי ההתנגדות והקיבול ויכול לממשק עם מערכות MES של לקוחות לאינטגרציה של נתונים מלאי {}}}}}}}}}}}}}}}}}}}}}}} {} בעיקר {} {}.
תכונות ספירת רנטגן תכונות:
- כדי לחשב ולאתר במהירות רכיבים וחומרים אלקטרוניים כמו 7-17 אינץ 'משטחים/מגש JEDEC/IC .
- קידוד אוטומטי ותיוג אטום-טיפש
- אחד 17- מגש חומר אינץ 'או ארבעה 7- אינץ' מגשי חומר
- AI אלגוריתם עגינה את שירותי הלקוחות
פרמטרים של מכונת ספירת רנטגן:
| סטטוס מכונה שלם | מֵמַד | 1440*890*1930 מ"מ |
| משקל נטו | 850 ק"ג | |
| ספק כוח | 220V 50/60Hz | |
| כוח מדורג | 1.5kW | |
| רכיבי Min רלוונטיים | 01005 | |
| LABLE | עם המדפסת להדפסה אוטומטית | |
| מערכת שליטה | PC Win10 (מערכת Windows) | |
| גובה למגש סליל | פחות מ- 85 מ"מ | |
| מקור רנטגן | סוג צינור אור | סָגוּר |
| מתח צינור אור | 80KV | |
| מטבע צינור קל | 1000μA | |
| כוח פלט מקסימלי | 60W | |
| מימד מיקוד | 0.07 מ"מ | |
| מערכת הדמיה | גַלַאִי | HD FPD |
| מימד נבדק | 432*435 מ"מ | |
| מטריצת פיקסל | 10 מיליון פיקסלים | |
| קצב מסגרת | 2 fps | |
| ספרות המרת מודעות | 16 ביטים | |
| גודל פיקסל | 139 אממ | |
| ספירת מפרט | מגש חומרי סליל | פחות או שווה 17 '' |
| מגש חומר סליל מינימום | 7'' | |
| דִיוּק | 99.999% | |
| זמן ספירה | פחות מעשרה שניות בפעם אחת (1 מגש גדול או 4 מגשים קטנים) | |
| דקה עובי המגש | 3 מ"מ | |
| מגשים מתאימים | מרבית המגשים (שנמשכים לשדרוג לממדים נוספים) | |
| אחרים | סריקת ברקוד | מצלמה המותקנת בפנים, סורק ברקוד דו-ממדי אוטומטי חד-ממדי |
| הדפסת תווית | הדפיסו אוטומטית ברקודים או חברו את מערכת ERP/MES בסדרה | |
| זיהוי אלמנט | נגדים, קבלים, משרנים, מתנדי קריסטל, נוריות LED, דיודות, טרנזיסטורים, Multi-Pin ICS וכו ' | |
| תוֹכנָה | תומך בסטטיסטיקה של SPC בכל פורמט, שמירה אוטומטית של תמונות ותוצאות | |
| העלאת חומר | עֲבוֹדָה | |
| דרך בדיקה | לא מקוון | |
| הַרשָׁאָה | סיסמאות |
דוגמאות רלוונטיות:

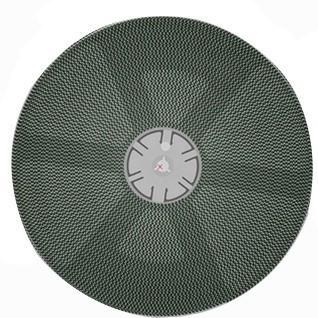

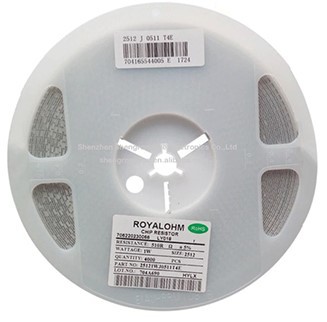

מגשי חומר באזור לפני העבודה

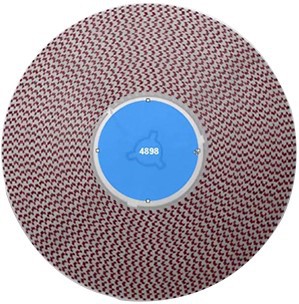

לאחר הספירה, הדיוק הוא עד 99.998%
