3 אזורי חימום מסך מגע Bga Reballing Station

3 אזורי חימום מסך מגע BGA Reballing Station

מטרת תחנת העיבוד מחדש של BGA היא לבטל, להרכיב ולהלחים שבבי BGA במכשירים כגון מחשבים ניידים, Xbox 360, לוחות אם של מחשבים, PS3 ועוד.

ה-DH-5830 הוא מכונה פופולרית מאוד ברחבי העולם, הידועה במראה האלגנטי שלה, במחיר סביר וממשק משתמש פשוט. זה מועדף במיוחד על ידי חנויות תיקונים אישיות, מפיצים אזוריים וחובבים.

תחנות עיבוד מחדש של BGA מגיעות בדרך כלל בשני דגמים:

1. דגם בסיסי (ידני)

דגם זה מורכב מחוממי אוויר חם ואינפרא אדום, עם 2 או 3 אזורי חימום. הוא כולל מחממי אוויר חם עליון ותחתון (ייתכן שבדגמים מסוימים אין מחמם אוויר חם תחתון) ותנור אינפרא אדום שלישי.

2. דגם מתקדם (אוטומטי)

דגם זה כולל מערכת ראייה יישור אופטי (מצלמת CCD אופטית ומסך צג), המאפשרת תצפית ברורה על כל נקודות שבב BGA. המערכת מבטיחה יישור מדויק של שבב BGA עם לוח האם על מסך הצג, ומאפשרת הלחמה מדויקת.



פרמטר המוצר של 3 אזורי חימום מסך מגע bga תחנת reballing



כוח מוחלט	4800W
מחמם עליון	800W
מחמם תחתון	שני 1200W, דוד IR שלישי 2800W
כּוֹחַ	110~240V±10％50/60Hz
תְאוּרָה	נורת עבודה לד טייוואן, מותאמת לכל זווית.
מצב פעולה	מסך מגע HD, ממשק שיחה חכם, הגדרת מערכת דיגיטלית
אִחסוּן	50000 קבוצות
תנועת מחמם עליון	ימינה/שמאלה, קדימה/אחורה, סובב בחופשיות.
מיקום	מיקום אינטליגנטי, PCB ניתן לכוונון בכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCB עם V-groov + מתקנים אוניברסליים.
מתג הפעלה	מתג אוויר (שיכול לגרום למכונה ולאדם להיות מוגנים)
בקרת טמפרטורה	חיישן K, לולאה סגורה
דיוק טמפ'	±2 מעלות
גודל PCB	מקסימום 390×410 מ"מ מינימום 22×22 מ"מ
שבב BGA	2x2 - 80x80 מ"מ
מרווח שבבים מינימלי	0.15 מ"מ
חיישן מזג חיצוני	1 יחידה
מידות	570*610*570 מ"מ
משקל נטו	33 ק"ג



פרטי המוצר של 3 אזורי חימום מסך מגע BGA תחנת reballing

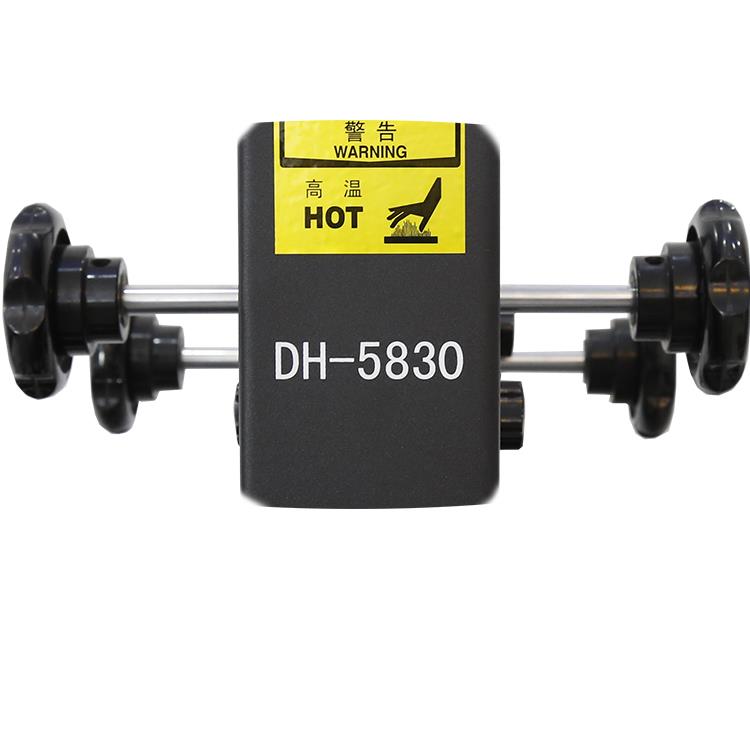

שני זוגות ידיות לראש העליון זזו, מועילים ובקלות. לפנים זוג ידית לראש העליון זז למעלה או

למטה בעת הלחמה או הסרת הלחמה, זוג הכפתורים האחוריים עבור ראש עליון זז אחורה או קדימה

למיקום נכון להלחמה.







צורת מילים "7", שיכולה לתת לראש העליון לנוע שמאלה/ימינה או קבועה.





אזור חימום מוקדם IR גדול (עד 370*420 מ"מ), רוב ה-PCB יכול להיות מחומם מראש על ידו, כגון, מחשב,

קופסא עליון ואייפד וכו'. הספק של כ-2800W, מתאים ל-110~240V.

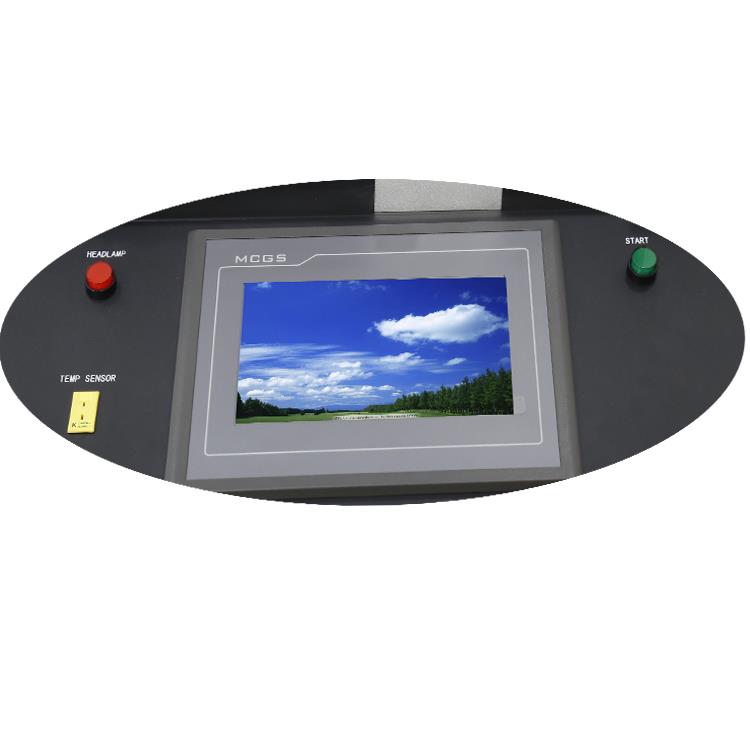

ממשק התפעול של תחנת BGA Rework, הפעלה פשוטה וקלה, מתג אור LED אחד, יציאת צמד תרמי אחד ו"התחלה", כאשר כל הפרמטרים מוגדרים במסך המגע, לחץ על "srart" כדי להתחיל בהלחמה או ביטול הלחמה.

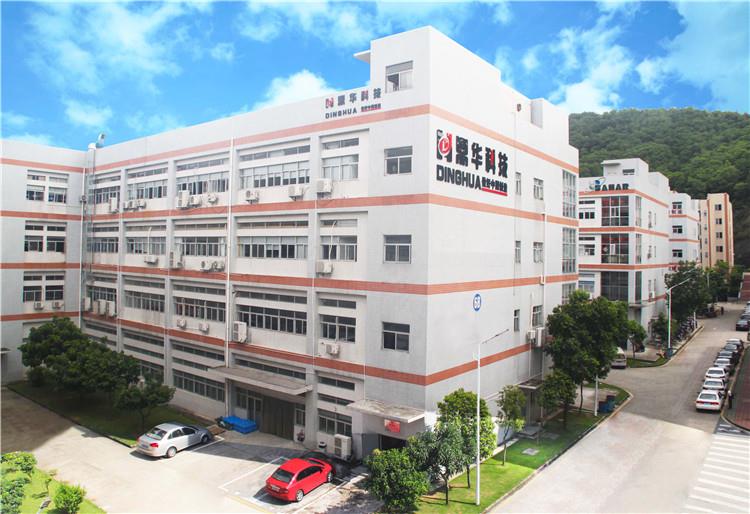

על המפעל שלנו





המפעל שלנו לתחנת עיבוד מחדש של BGA, מכונת נעילה אוטומטית של בורג וייצור תחנת הלחמה אוטומטית,

תופסים יותר מ-3000 מ"ר, וממשיכים להתרחב.

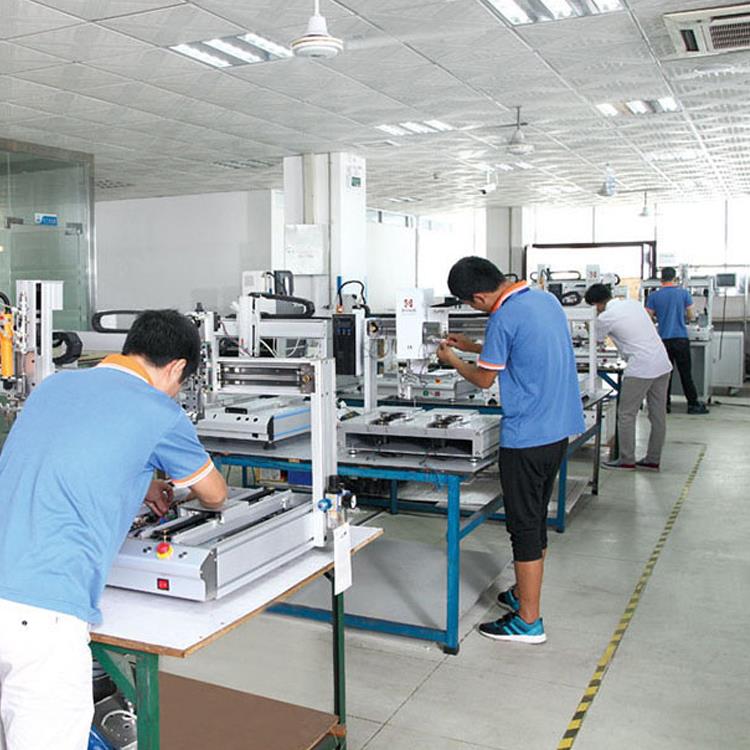

חלק מסדנה לתחנת עיבוד חוזרת של BGA, ייצור נעילה אוטומטית של בורג

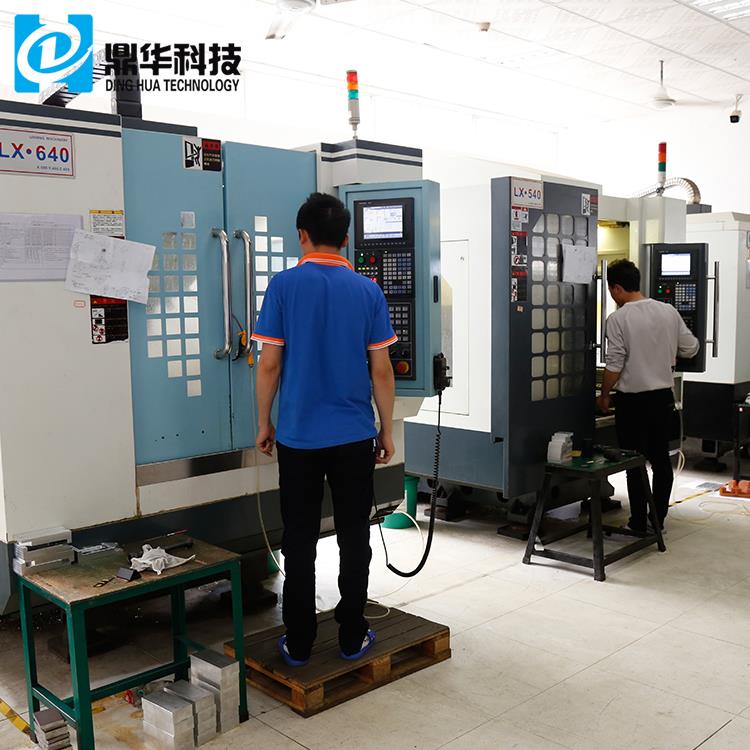

סדנת עיבוד שבבי CNC לחלקי החילוף של ייצור תחנות עיבוד מחדש של BGA



המשרד שלנו



שירות משלוחים ומשלוחים ל-3 אזורי חימום מסך מגע BGA Reballing Station

פרטי המכונה שהוזמנה יאושרו עם הלקוחות לפני הייצור. חלק מהאביזרים עשויים להידרש לשימוש אישי (משתמש קצה), ואנו נודיע ללקוחות עליהם לפני המשלוח.

אנו מציעים הדרכה חינם לכל הלקוחות, בין אם הם מפיצים, משווקים, משתמשי קצה או דורשים שירות לאחר המכירה.

שאלות נפוצות עבור 3 אזורי חימום מסך מגע BGA Reballing Station

ש: כמה מהנדסים מעורבים במחקר ובפיתוח תחנת העיבוד מחדש של BGA?

A:ישנם 10 מהנדסים המוקדשים לתחנת העיבוד מחדש של BGA. עם זאת, יש לנו גם מהנדסים אחרים שעובדים על מכונות כגון מכונת נעילה אוטומטית של בורג ותחנת הלחמה אוטומטית.

ש: מהי תקופת האחריות שלך?

A:עבור משתמשי קצה, תקופת האחריות היא שנה. עבור מפיצים, זה שנתיים. עם זאת, תנורי חימום אלה מגיעים כעת עם 3-שנה אחריות, ללא קשר למי שאתה.

ש: באילו שירותי משלוח אקספרס אני יכול לבחור?

A:אתה יכול לבחור בין DHL, TNT, FedEx, SF Express ומרבית קווי המשלוח המיוחדים.

ש: לאילו מדינות אתה עדיין לא מוכר?

A:אנו מוכרים לכל המדינות, כולל אלה שאולי אינך מכיר, כגון פיג'י, ברוניי ומאוריציוס.

ידע על BGA Rework Station:

(טכנולוגיית אריזה BGA)

BGA (Ball Grid Array) היא טכנולוגיית אריזה של מערך רשת פינים בצורת כדור, טכנולוגיית אריזה משטח בצפיפות גבוהה. הפינים כדוריים ומסודרים בדוגמה דמוית רשת בתחתית האריזה, ומכאן השם "מערך רשת כדורים". טכנולוגיה זו משמשת בדרך כלל עבור ערכות שבבים לבקרת לוח אם, והחומר הוא בדרך כלל קרמי.

עם זיכרון מכוסה BGA, ניתן להגדיל את קיבולת הזיכרון פי שניים עד שלוש מבלי לשנות את גודל הזיכרון. בהשוואה ל-TSOP (Thin Small Outline Package), ל-BGA גודל קטן יותר, ביצועי פיזור חום טובים יותר וביצועים חשמליים מעולים. טכנולוגיית האריזה BGA הגדילה מאוד את קיבולת האחסון לאינץ' רבוע. מוצרי זיכרון המשתמשים בטכנולוגיית BGA מציעים קיבולת זהה ל-TSOP אך הם רק שליש מהגודל.

בהשוואה לשיטת האריזה המסורתית TSOP, שיטת האריזה BGA מספקת פיזור חום מהיר ואפקטיבי יותר.

עם התקדמות הטכנולוגיה בשנות ה-90, רמות האינטגרציה של השבבים עלו, מה שהביא ליותר פיני קלט/פלט וצריכת חשמל גבוהה יותר. כתוצאה מכך, הדרישות לאריזת מעגלים משולבים הפכו מחמירות יותר. כדי לענות על צרכים אלה, החלו ליישם אריזות BGA בייצור. BGA ראשי תיבות של "Ball Grid Array", המתייחס לסוג זה של טכנולוגיית אריזה.
