חם האוויר מסך מגע
מסך מגע חם BGA reballing תחנה זו BGA rework תחנת DH-C1, עם 6 גופי אוניברסלי, 2 חתיכות של קורות, ו- V- חריץ עבור PCB קבוע, כך, מחשב, טלפון נייד קונסולת משחקים, PS3 / 4 וכו ' . ניתן לחמם מראש, ולתקן. המוצר פרמטר של מסך מגע חם BGA BGA ...
תיאור

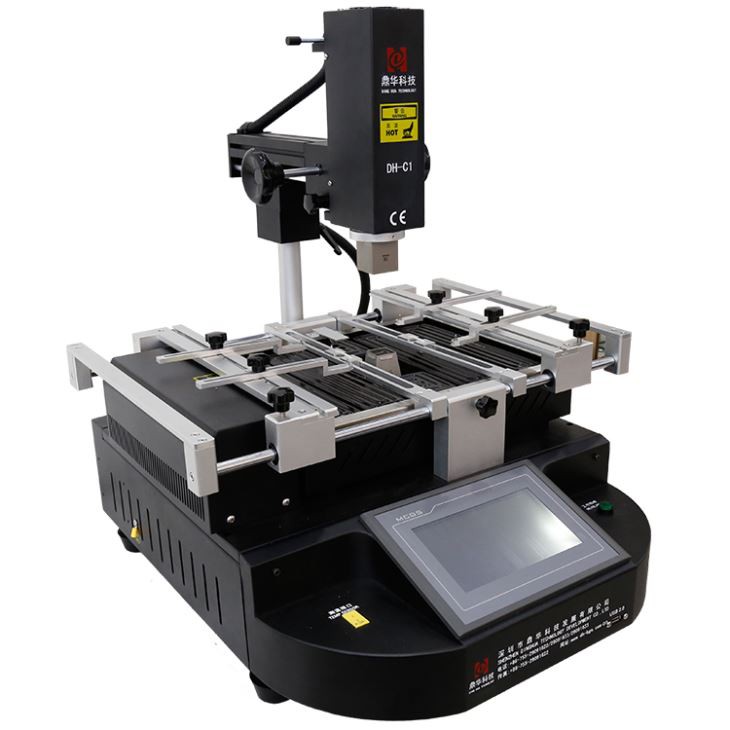

האוויר חם מסך מגע BGA reballing התחנה
זה BGA rework תחנת DH-C1, עם 6 גופי אוניברסלי, 2 חתיכות של קורות, V- חריץ עבור PCB קבוע, כך, כגון מחשב, טלפון נייד קונסולת המשחקים, PS3 / 4 וכו 'ניתן מראש, תיקון.
פרמטר המוצר של האוויר חם מסך מגע BGA תחנת reballing
כוח מוחלט | 4800W |
תנור חימום | 800W |
תנור חימום | תנור תחתון: 1200W, תחתון IR: 2700W |
כוח | 110 ~ 220 V ± 10% 50 / 60Hz |
למעלה תנור חימום | ימין / שמאל, קדימה / אחורה, לסובב בחופשיות. |
תאורה | טייוואן הוביל אור עובד, כל זווית מותאם. |
אחסון | 50000 קבוצות של פרופילי טמפרטורה |
מצב הפעלה | מסך מגע HD, ממשק שיחה אינטליגנטי, הגדרת מערכת דיגיטלית |
מיקום | מיקום Intelligent, PCB ניתן להתאים X, Y כיוון עם "5 נקודות תמיכה" + V- גרוב PCB סוגר + אביזרי אוניברסלי. |
בקרת טמפרטורה | K חיישן, לולאה סגורה |
טמפרטורת הדיוק | ± 2 ℃ |
גודל PCB | מקס 390mm * 400mm Min20 * 20mm |
שבב BGA | 2 * 2 ~ 80 * 80mm |
ריווח שבבים מינימלי | 0.15 מ"מ |
חיישן טמפרטורה | 1pc |
ממדים | L560 × W590 × H690 מ"מ |
משקל נטו | כ 32 ק"ג |
תכונה של מוצר
1. מאומץ עם המחוון ליניארי אשר יכול לעשות כוונון עדין אוריינטציה מהירה עם דיוק מיקום מושלם במהירות תמרון PCB תיקון המכונה.
2. מצויד ממשק לוח מגע כדי להבטיח שהוא עובד ביציבות ובאמינות. וזה יכול לאחסן נתונים מרובים טמפרטורת פרופיל של משתמשים. עם הגנת סיסמה ושינוי, פונקציה בעת הפעלת. פרופילי הטמפרטורה יוצגו על מסך המגע.
3. שלושה אזורי טמפרטורה לחימום באופן עצמאי, חימום אוויר חם בין האזורים העליונים והתחתונים, חום אינפרא אדום בתחתית, בקרת טמפרטורה מדויקת היא ± 2 ℃. אזור הטמפרטורה העליונה ניתן להעביר באופן חופשי על פי הצרכים, את האזור השני ניתן להתאים מעלה ומטה. תנורים העליון והתחתון ניתן להגדיר מספר קטעים שליטה באותו זמן. אזור חימום אינפרא אדום ניתן לכוונן את כוח היציאה לאור דרישות המבצע.
4. זרבובית אוויר חם יכול להיות מסובב ב 360 מעלות, תנור אינפרא אדום בתחתית יכול לחמם את לוח PCB אחיד.
5. דיוק גבוהה K- סוג תרמי סגור לולאה סגורה שליטה. זה יכול לבדוק את הטמפרטורה במדויק באמצעות ממשק המדידה טמפרטורה חיצונית, לוח PCB ממוקם על ידי סגור V- חריץ צורה. גמיש ונוח אוניברסלי jigs יכול למנוע כל נזק או עיוות PCB, כמו גם זה מתאים לכל גודל של חבילת BGA.
6. לאחר התראה הפקודה פונקציה לאחר ריתוך נעשה, במיוחד הוסיף התראה מוקדמת לפעולה נוחה.
7. זה עבר אישור CE. הוא מצויד עם מתג להפסיק חירום וציוד הגנה כדי לכבות באופן אוטומטי כאשר אירעה תאונה חריגה. תחת מצב זה כי הטמפרטורה היא מתוך שליטה, המעגל יכול לחתוך את הכוח באופן אוטומטי עם הגנה כפולה מעל טמפרטורה function.PCB תיקון.
פרטי המוצר של מסך מגע אוויר חם BGA reballing התחנה

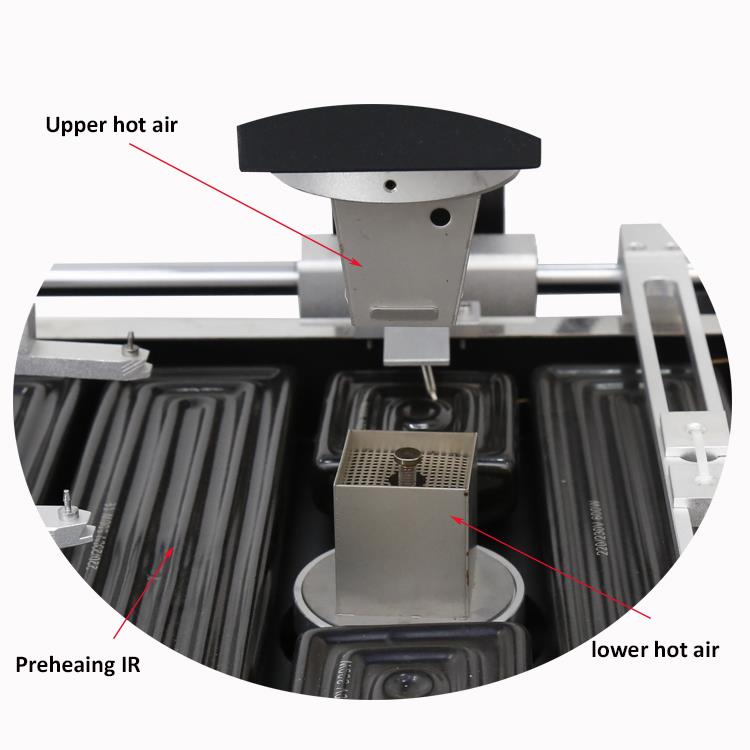

3 אזורי חימום עצמאיים, אוויר חם עליון, אוויר חם תחתון וחשמל אינפרא אדום, חרירי עליון / תחתון ניתנים להתאמה לפי גודל שבב או צורה וכו '.
אזור חימום אינפרא אדום עבור PCB מראש, מתאים 390 * 400mm, כגון, iPhone, MacBook ו טלפון סלולרי אחר, PCB של מחשבים.

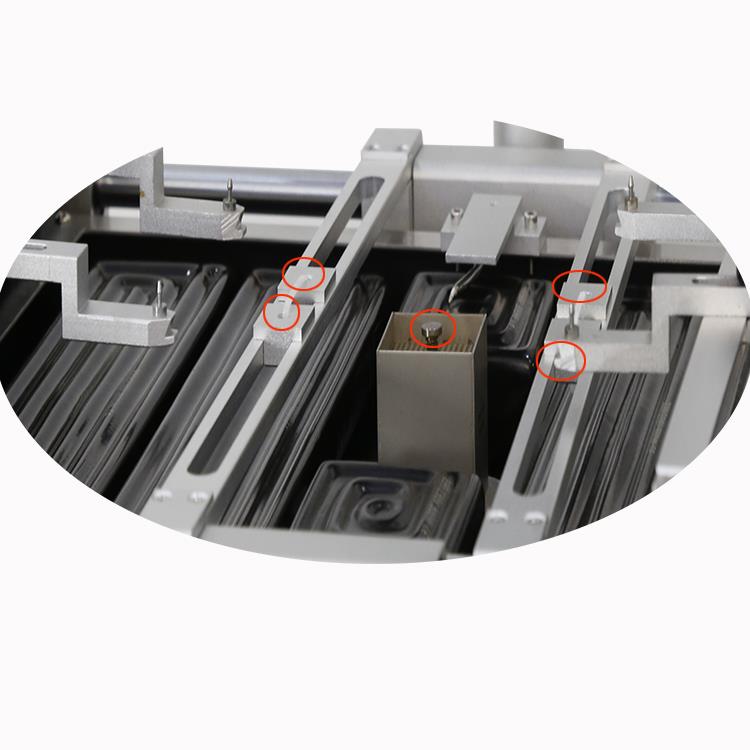

"5 נקודות" תמיכה מתחת PCB כי הוא חימום, על מנת לעשות את זה לשמור על אותה רמה, כך להגן על מעגלים מודפסים מלהיות מעוות.
תיקון PCB
רזה עצה עבור חור קטן PCB כי לא משנה אשר עם כל צורה.

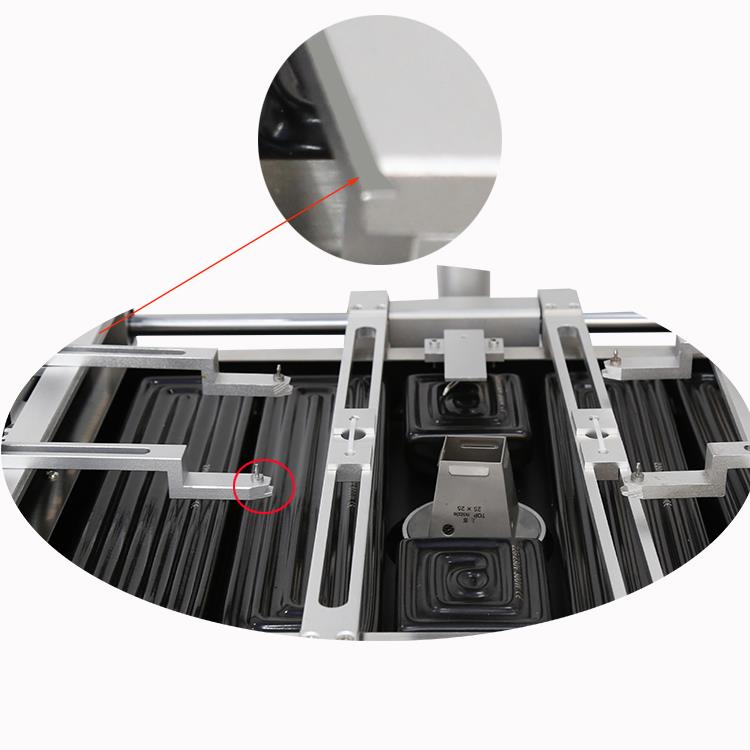

V- חריץ עבור אלה PCB עם צורה לא סדירה

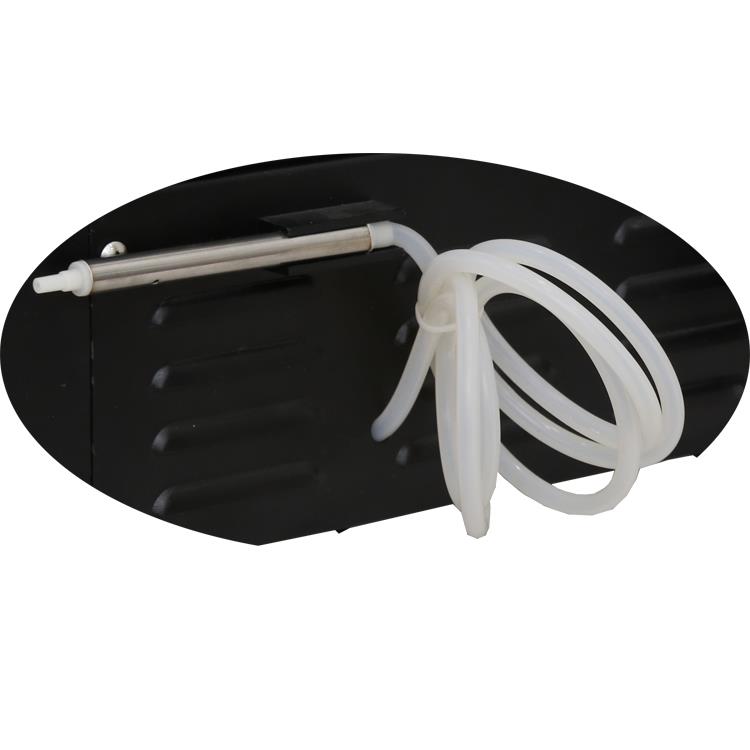

עט ואקום
משאבה מובנית, עט ואקום מותקן מחוץ למכונה עם עד 1M צינור רכה ארוכה עבור שבב הרים או הוחלף.

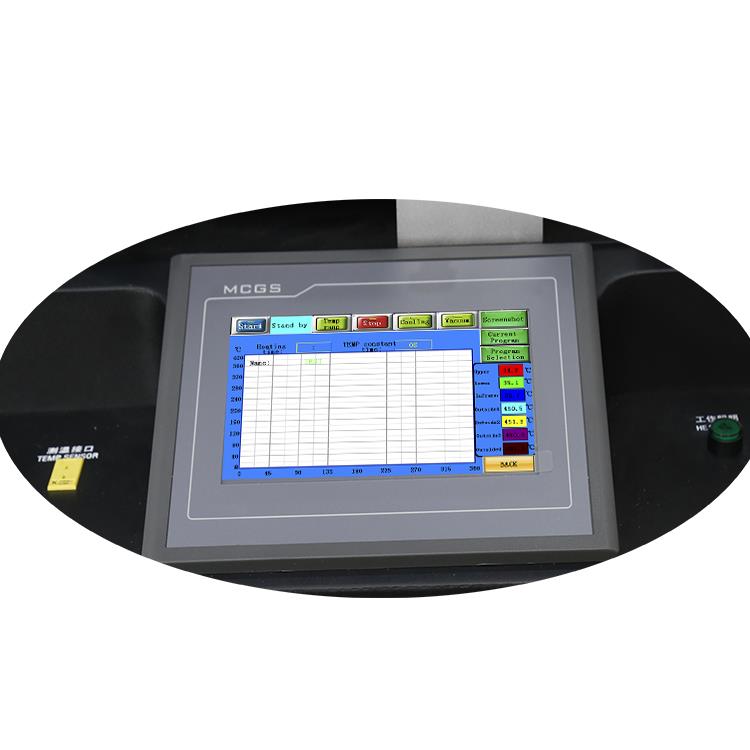

MCGS מותג המחשב עם מסך מגע, חישוב PID לתפוס בזמן אמת טמפרטורה וכיול, דהייה החום הוא הרבה יותר לאט מאשר compeers, אלה הם המפתח חשוב לתוצאה מוצלחת reworking.
איכות המוצרים של מסך מגע אוויר חם BGA תחנת reballing

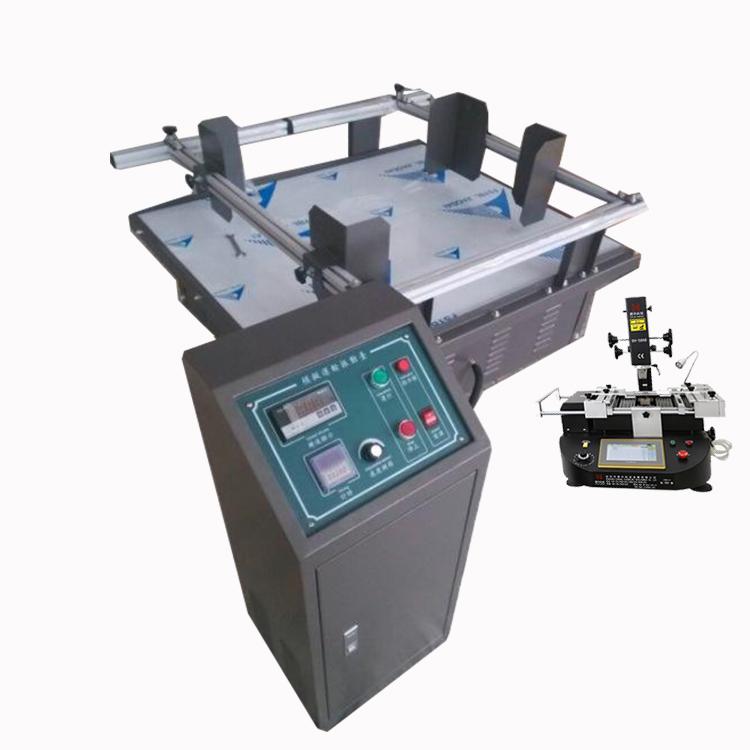

מכונת בדיקה רטט עבור מכונה להיות מסוגל לרטוט כמו רכב פועל, כך שנוכל לראות אם תהיה בעיה כלשהי, פעם אחת, זה יכול להיפתר בסדנה.
עד כה, כמו Foxconn, ZTE ו Gionee כבר באמצעות המכונות שלנו, והשתקפו היטב, הם קיבלו את הטכניקה, כך המכונות שלנו צריך לפגוש אותך יותר מדי.
שאלות נפוצות של מסך מגע אוויר חם BGA reballing התחנה
1. ש: מה הפונקציה של השטף ב הלחמה?
A: זה כדי לנקות את שכבת תחמוצת מתכת על פני השטח של הלחמה, כדי להפחית את מתח הפנים ולהגביר את העברת החום.
2. ש: מהו השטף?
ת: שטף הוא חומר מסייע ב הלחמה. הכרחי עבור הלחמה, אבל לאחר הלחמה לא תרומה ואף עלול להזיק כחומר זרז.
3. ש: מה הלחמה?
ת: בלי להתערב במבנה הכימי או הפיזי, מליטה של מתכות זהות או שונות זו עם זו, הן מבחינה מכנית והן מבחינה מכנית, באמצעות מתכת או סגסוגת אחרת כמילוי או מילוי.
4. ש: מה desoldering?
ת: ב אלקטרוניקה, desoldering הוא הסרת הלחמה ורכיבים מלוח המעגלים עבור פתרון בעיות, תיקון, החלפה, והצלה.
חלק מעשית תיקון טכני
מנצח תיקון, משטח שיטת חוט
מתווה
שיטה זו משמשת על לוחות PC להחליף מעגלים פגומים או חסרים על משטח לוח המחשב. אורך של מבודדים מבודדים או מבודד חוט משמש לתיקון מעגל פגום.
זהירות
את רוחב המעגל, המרווח ואת כושר הנשיאה הנוכחי אסור לצמצם מתחת לסובלנות המותרת.
תהליך
1. נקו את האזור.
.2 הסר את החלק הפגום של המעגל באמצעות הסכין. המעגל הפגום צריך להיות trimmed בחזרה לנקודה שבה המעגל עדיין יש קשר טוב על פני לוח המחשב.
הערה
חום ניתן להחיל על מעגל פגום באמצעות ברזל הלחמה כדי לאפשר את המעגל כדי להסיר בקלות רבה יותר.
3. השתמש סכין לגרד את כל מסכת הלחמה או ציפוי מקצות המעגל הנותר.
.4 הסר את כל החומר הרופף. נקו את האזור.
5. החל כמות קטנה של שטף נוזלי לקצות המעגל הנותר. קח את הקצה החשוף של כל מעגל באמצעות הלחמה ומלחם.
.6 נקו את האזור.
7. בחר חוט כדי להתאים את הרוחב ואת עובי המעגל להיות מוחלף. חותכים אורך כנדרש. ראה טבלה 1 עבור שקילות חוטים מוצקים.
8. רצועת חוט ופח את הקצוות במידת הצורך. ניתן להשתמש בתיל שאינו מבודד לצורך תיקונים קצרים אם לא חוצים את המוליכים.
.9 נקו את התיל.
10. אם חוט ארוך או יש כיפוף, קצה אחד עשוי להיות מולחם לפני יצירת צורה חדשה. מניחים את החוט במקומו. חוט צריך חפיפה במעגל הקיים מינימום של 2 פעמים רוחב המעגל. החוט עשוי להיות מוחזק במקום עם קלטת קפטון במהלך הלחמה.
אם התצורה מתירה, החיבור המשותף ללחמה חפיפה צריך להיות מינימלי של 3.00 מ"מ (0.125) מהסיום הקשור.הפער הזה יקטין את האפשרות של הזרמה חוזרת בו זמנית במהלך פעולות הלחמה.
11. החלת כמות קטנה של שטף נוזלי על מפרק החפיפה.
12. הברכיים לרתך את החוט לקצה אחד של המעגל על משטח הלוח של המחשב. ודא שהתיל מיושר כראוי.
לכופף את החוט לפי הצורך כדי להתאים את הצורה של המעגל החסר.
