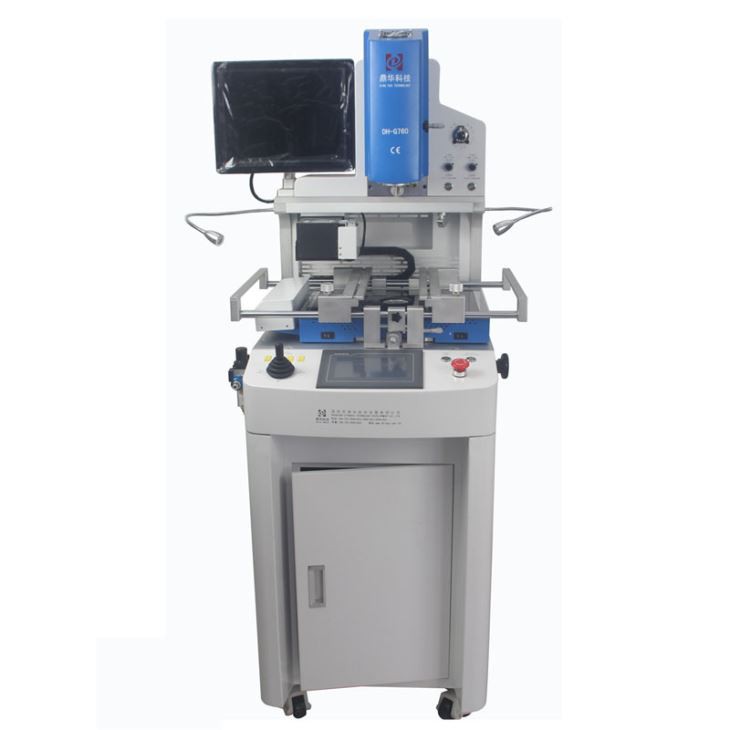

תחנת עיבוד BGA אוטומטית לתיקון LED
1. מתאים לתיקון חרוזי מנורת LED, גודל של רכיבי מיקרו LED לא פחות מ-0.6*0.6 מ"מ ניתן לתיקון 2. מתאים לחרוזים של מנורת LED מאריזת קלטת וחומרים בתפזורת, כמו כן כל BGA ורכיבים שקשה לתקן. 3. מערכת יישור אופטית בפתרון גבוה, LED מדויק...
תיאור
תחנת עיבוד BGA אוטומטית לתיקון LED
כוח מוחלט | מקסימום 5000W |
מתח
| AC 220V±10 אחוז 50/60 הרץ |
כוח מחמם עליון | 1200W |
כוח מחמם תחתון | 1200W |
כוח IR | 2400W |
טמפרטורת אוויר חם | 400 מעלות (מקסימום) |
טמפ' חימום מוקדם | 400 מעלות (מקסימום) |
מיקום | V-groove פלוס מיצוב לייזר בתוספת מתקן אוניברסלי |
גודל PCB |
מקסימום 410×370 מ"מ |
גודל חימום מוקדם | 370 מ"מ × 270 מ"מ |
סוג זול | BGA, QGN, CSP, POP, QFN, Micro SMD, חרוזי מנורות LED
|
גודל שבב | מקסימום 80×80 מ"מ מינימום 1×1 מ"מ |
ממדים | L640×W630×H900 מ"מ |
חיישן טמפרטורה | 4 יחידות |
1. מתאים לתיקון חרוזי מנורת LED, גודל רכיבי מיקרו LED לא פחות מ-0.6*0.6 מ"מ ניתן לתיקון
2. מתאים לחרוזים של מנורת LED מאריזת סרט וחומרים בתפזורת, גם כל BGA ורכיבים שהם
קשה לתיקון.
3. מערכת יישור אופטית בפתרון גבוה, מיקום מדויק של רכיבי LED, להבטיח הרכבה מדויקת.
4. יישור אופטי נשלט חשמלית, יכול להסתובב אוטומטית
5. ראש הרכבה מכשיר בדיקת לחץ מובנה, להגנה על ה-PCB
6. מיקום לייזר אינפרא אדום מובנה, מיקום מהיר עבור PCB.
7. אמץ מסילת מדריך מדויקת של HIWIN למערכת תנועה למעלה ולמטה, להבטיח ריצה אמינה ומדויקת
8. אמצו יישור למעלה ולמטה עבור מחמם עליון ותחתון, חימום עבור אזור מקומי מוגדר, למנוע PCB כדי
להצהיב.
9. המחמם התחתון למעלה ולמטה באופן ידני, יכול להתאים את גובה החימום בזמן אמת.
10. לאמץ רדיאטור אינפרא אדום קרמי למחמם IR, חימום יציב ואחיד עם חיי שירות ארוכים
11. לממשק אדם-מכונה יש מצבי פעולה והרשאות מרובים, הלחמה, הלחמה והלחמה
הפעלה ידנית, הפעלה קלה.
12. מסך מגע ברזולוציה גבוהה, שהוא עד 800*600 פיקסלים
13. אמץ בקרת ג'ויסטיק עבור מערכת יישור, אין צורך להגדיר פרמטרים מסובכים
14. אמץ מאוורר זרימת כדורי דלתא כפול לאספקת אוויר, אין צורך במקור אוויר חיצוני
15. אמץ מודול DCCE 6 ערוצים עבור מערכת בקרת הטמפרטורה, התאמת PID אוטומטית
16. ניטור גופי חימום בזמן אמת, כאשר מתרחשת תאונה, חיישנים רלוונטיים ישלחו אות ל-PLC,
אשר יסגור את ערוץ הפלט ויציג מצב תקלה. הגן על עצמו באופן אוטומטי
