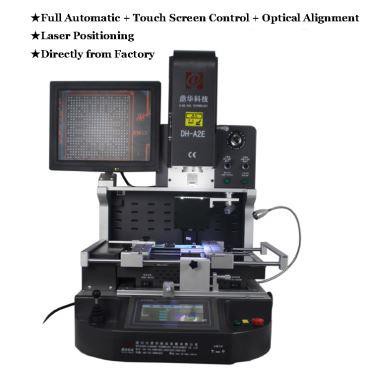

מכונת הסרת IC אוטומטית
מכונת הסרת IC אוטומטית של תחנת עיבוד חוזרת BGA של אוויר חם נוחה לתפעול עם שיעור תיקון מצליח. יש לו 3 מערכות חימום עצמאיות ומערכת יישור אופטית. זה ארוז בתיק עץ חזק ויציב, שמתאים למעבר בינלאומי ארוך.
תיאור
מכונת הסרת IC אוטומטית
1. יישום של מכונת הסרת IC אוטומטית
לוח האם של מחשב, סמארטפון, מחשב נייד, לוח לוגיקה של מקבוק, מצלמה דיגיטלית, מזגן, טלוויזיה וציוד אלקטרוני אחר מהתעשייה הרפואית, תעשיית התקשורת, תעשיית הרכב וכו '.
מתאים לשבבים מסוג שונה: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבב LED.
תכונות מוצר של מכונת הסרת IC אוטומטית
• ראש חימום היברידי בעל יעילות גבוהה עם 400 W ואורך חיים
• אופציונלי עם חימום בתחתית IR של 800 W
• אפשרי פעמים הלחמה קצרה
• הפעלה עם מתג רגל בטיחות
• נוריות הפעלה במערכת
• פעולה אינטואיטיבית ללא תוכנה

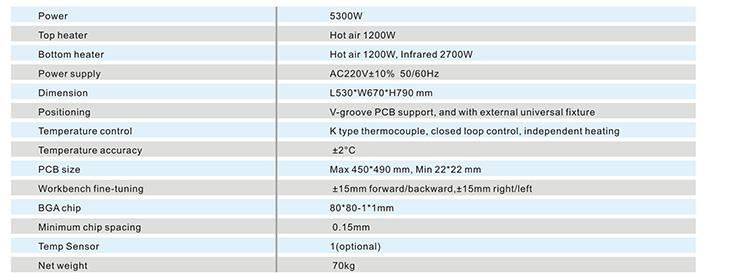

3. מפרט של מכונת הסרת IC אוטומטית

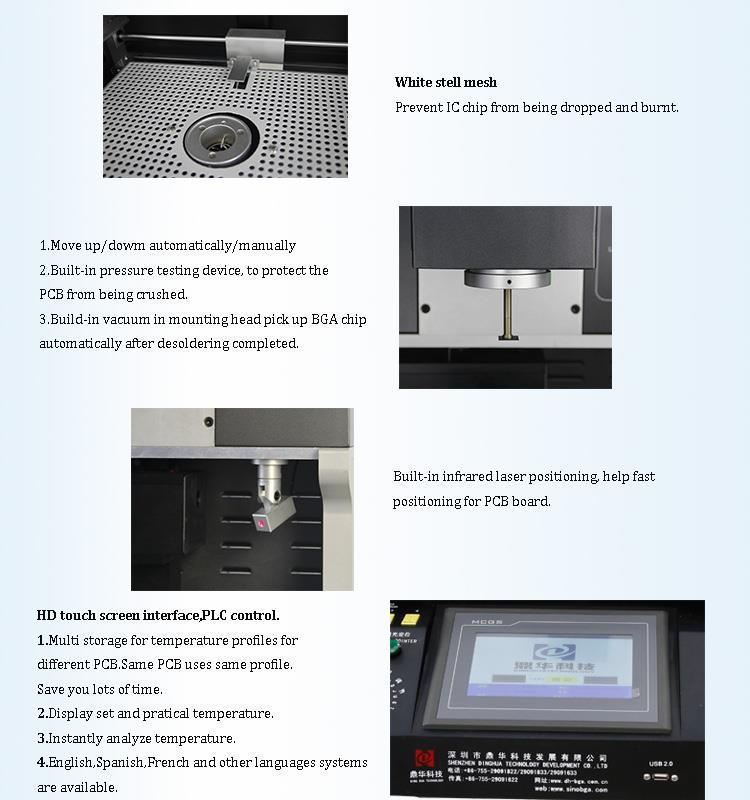

4. פרטים של מכונת הסרת IC אוטומטית

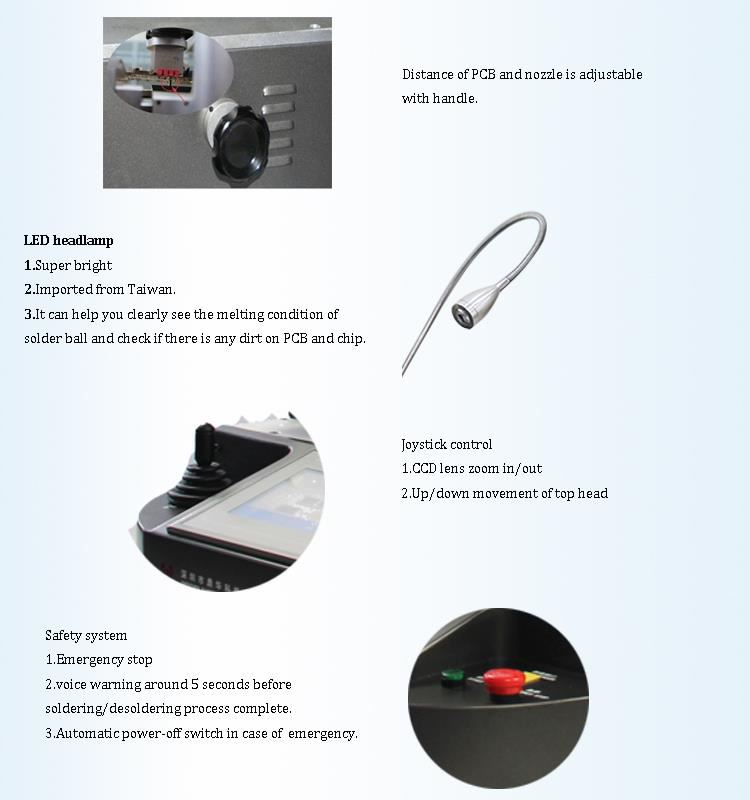

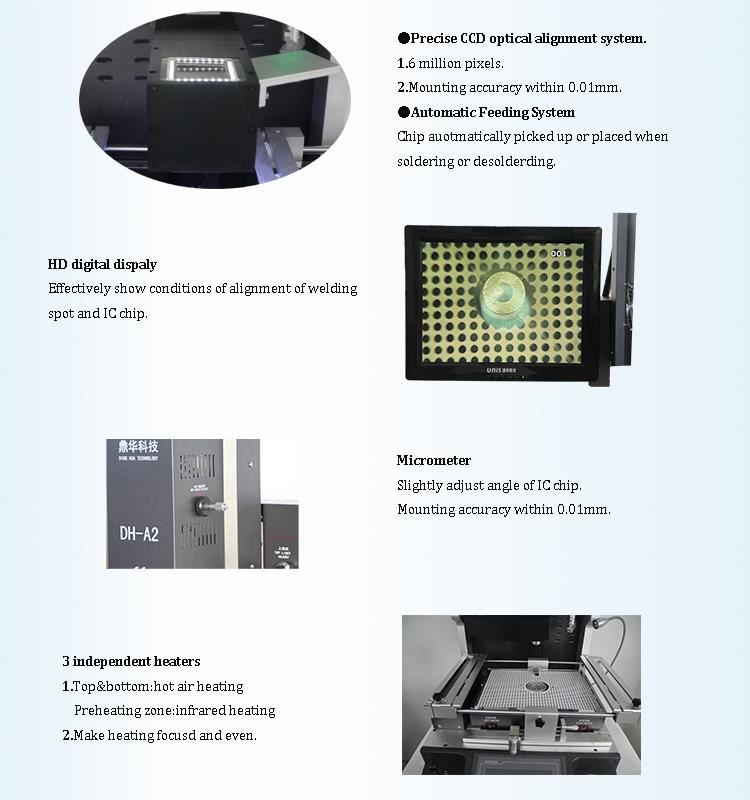

מצלמת CCD (מערכת יישור אופטית מדויקת); 2.HD תצוגה דיגיטלית; 3. מיקרומטר (התאם את זווית השבב); 4.3 תנורי חימום עצמאיים (מגבר&של אוויר חם; אינפרא אדום)； 5. מיקום לייזר； 6. ממשק מסך מגע HD， בקרת PLC; 7. פנס LED 8. בקרת ג'ויסטיק.
5. מדוע בחר מכונת הסרת IC אוטומטית שלנו?
6. תעודה של מכונת הסרת IC אוטומטית
7. אנשי קשר:
דוא"ל: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
8. ידע קשור
שיטת תיקון שבבים QFP
(1) ראשית, בדוק אם ישנם רכיבים סביב המכשיר המשפיעים על פעולת הקצה המרובע. יש לפרק רכיבים אלה תחילה, ואז לתקן מחדש ואז לתקן מחדש.
(2) החל מברשת ושטף עדינים על כל מפרקי ההלחמה סביב המכשיר.
(3) בחר קצה ברזל הלחמה מרובע (35 וולט למכשירים בגודל קטן ו 50 וולט למכשירים גדולים) כדי להוסיף כמות הלחמה מתאימה לקצה הקצה של קצה הברזל ההלחמה ולהדק אותו במפרק הלחמה שם יש להסיר את סיכות המכשיר. הקצה המרובע צריך להיות שטוח וחייב להלחם את כל מפרקי ההלחמה בכל ארבעת קצוות המכשיר.
(4) לאחר שמפרק ההלחמה נמס לחלוטין (מספר שניות), ההתקן מהודק בפינצטה ומיד משאיר את הכרית ואת קצה הברזל.
(5) נקה ומיישר את הלחמה שנותרה על הרפידות ומוליכי ההתקן בעזרת מגהץ.
(6) החזק את המכשיר בפינצטה, יישר את הקוטביות והכיוון, יישר את הסיכות לכריות והנח אותם על הרפידות המתאימות. לאחר היישור, החזיקו מעמד עם הפינצטה ואל תזוזו.
(7) השתמש בקצה ספייד שטוח כדי להלחם את המכשיר באלכסון 1-2 סיכות כדי לתקן את מיקום ההתקן. לאחר אישור הדיוק, החל מברשת עדינה על ההלחמה על כל הסיכות והרפידות סביב המכשיר. בצומת הבוהן הסינית והרפידה, גררו לאט ובאופן שווה מהסיכה הראשונה והוסיפו מעט חוט הלחמה 0.50.8-8 מ"מ. באופן זה, כל ארבעת הסיכות הצדדיות של המכשיר מולחמות.
(8) בעת הלחמת מכשיר ה- PLCC, קצה הברזל וההתקן צריכים להיות בזווית של פחות מ- 45 מעלות ולהלחם בצומת המשטח הכפוף של J-lead וכרית.
