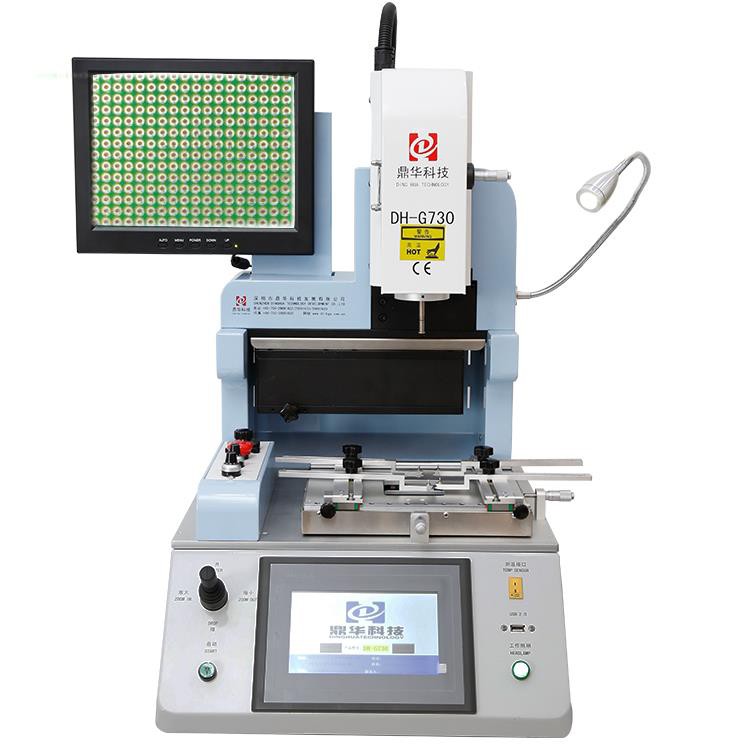

טלפון נייד תחנת עבודת BGA אוטומטית
תחנת תיקון טלפונים ניידים IC מכונה מחדש של מכונת DH-G730 צד המכונה, המשמשת לאייפון, סמסונג ו- Huawei וכו 'תיקון DH-G730 תחנת עבודה מחדש של IC לתקן PCBA קטן שתוקן
תיאור
תחנת עבודת BGA אוטומטית של טלפון נייד היא מכונת עבודה חוזרת מדויקת המיועדת לניתוק אוטומטי, ניקוי, יישור וניתוק מחדש של שבבי BGA (ורכיבי SMD אחרים) בטלפון הנייד לוחות אם . זה משלבים:
- חימום כפול (עליון ותחתון, לעיתים קרובות עם IR לפני החימום)
- מערכות ראייה (CCD + לייזר) ליישור מדויק
- בקרת טמפרטורה סגורה -לול
- פונקציות איסוף איסוף ואקום אוטומטיות ואקום
תחנת תיקון טלפונים ניידים מכונה המורדת IC המיועדת לאייפון
מכונה DH-G730 צד שמאל צד . הג'ויסטיק, פונקציית התאמת זרימת האוויר העליונה ומפתח חירום וכו 'לאייפון, סמסונג ו- Huawei וכו' תיקון .
הצד הימני של המכונה, מתג בטוח בכוח, תאורת LED עבודה . תחנת עבודה מחודשת של IC עבור PCBA קטן שתוקן .
כפתור התאמת זרימת האוויר העליון, מקש החירום ואורות המתאימים לעדשת CCD אופטית, המשמש לתיקון שבבי IC ב- iPhone .

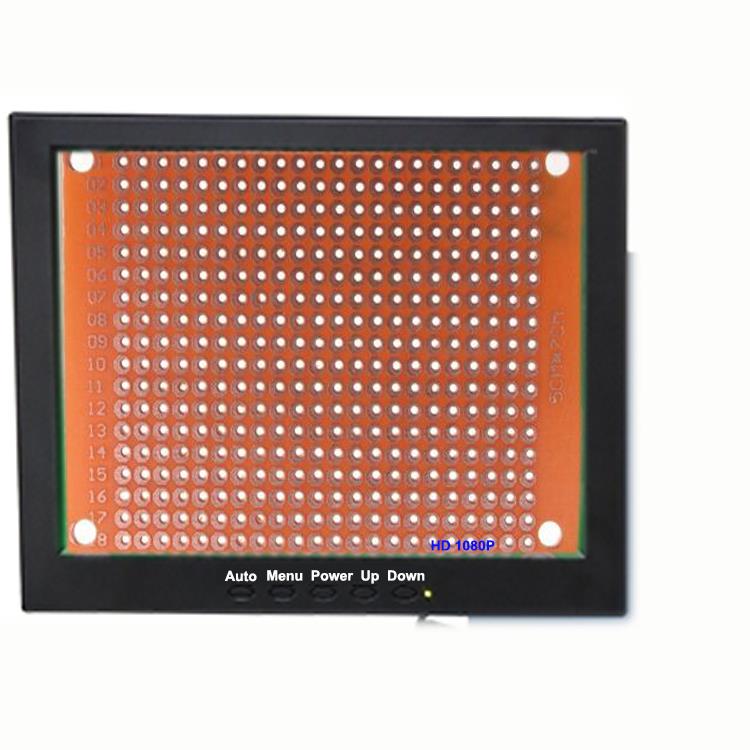

מסך תצוגה HD, 1080p 15 אינץ ', התקרב/החוצה עד 200 פעמים, מה שהופך את כל הנקודות שנראות בבירור .

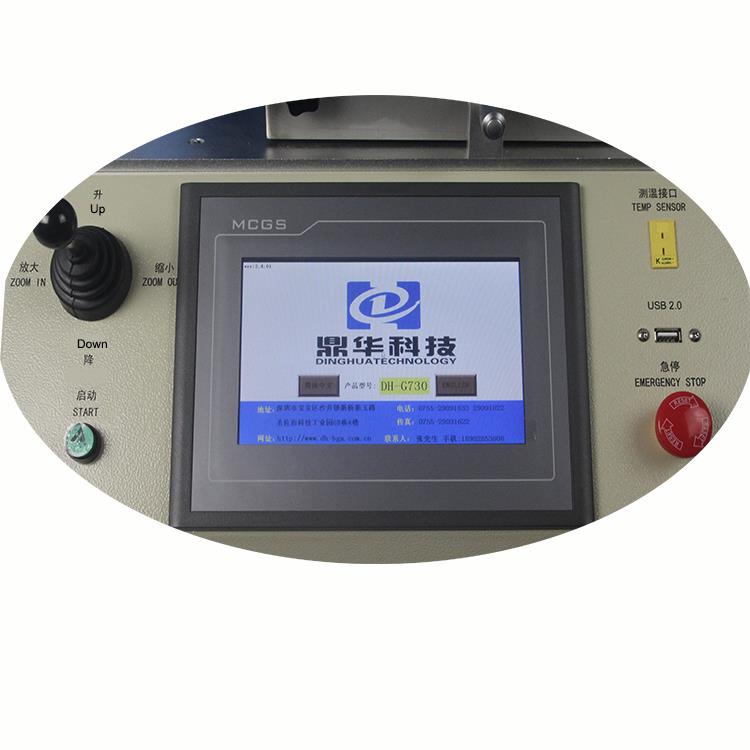

ממשק פעולה קל ונוח, כאשר מדריך ידני, באמצעות הג'ויסטיקים כדי להגדיר את כל הפרמטרים, ואז פשוט לחץ על "התחל" כדי להתחיל את כל העבודה .
| כוח מוחלט | 2500W |
| דוד עליון | 1200W |
| דוד תחתון | 1200W |
| כּוֹחַ | AC110 ~ 240V ± 10 ％ 50/60Hz |
| מצבי פעולה | שני מצבים: ידני ואוטומטי . |
| מסך מגע HD, מכון אדם אינטליגנטי, הגדרת מערכת דיגיטלית . | |
| עדשת מצלמת CCD אופטית | 90 מעלות פתוח/מתקפל |
| צג מסך | 1080P |
| הגדלת מצלמה | 1x - 220x |
| כוונון ספסל עבודה: | ± 15 מ"מ קדימה/אחורה, ± 15 מ"מ ימין/שמאל, |
| מיקרומטר עליון להתאמת זווית | 60 ͦ |
| דיוק המיקום: | ± 0.01 מ"מ |
| מיקום PCB | מיקום אינטליגנטי, PCB ניתן להתאים בכיוון X, Y עם "5 נקודות תמיכה"+ |
| סוגר PCB V-GROOV + גופי אוניברסלי . | |
| תְאוּרָה | LED Taiwan LED אור עובד, כל זווית מתכווננת |
| אחסון פרופיל טמפרטורה | 50, 000 קבוצות |
| בקרת טמפרטורה | חיישן K, לולאה סגורה, בקרת PLC |
| דיוק זמני | ± 1 תואר |
| גודל PCB | כל מיני לוחות אם טלפונים ניידים |
| שבב BGA | 1x 1 - 80 x80 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפרטורה חיצוני | 1pc |
| מידות | L500 × W460 × H640 מ"מ |
| משקל נטו | 37 ק"ג |
תכונות:
1.מחשב תעשייתי משובץ, הגדרות מערכת דיגיטליות, שני אזורי חימום עצמאיים, מערכת מצלמות CCD Panasonic, ממשק שיחה של מסך מגע HD, בקרת PLC, בקרה משולבת רב -פונקציונלית, תכנון ארגונומי, עדשה אופטית מתקפלת, מספור אופציונלי, אחסון ופרופילי טמפרטורה לבחירה {}}}
2.שני מצבי פעולה במערכת: Auto/Manual .
- מצב אוטומטי:באופן אוטומטי/סולרים אוטומטיים BGA עם כפתור אחד .
- מצב ידני:מעביר ידנית את הראש העליון למעלה/מטה אל הלחמה/desolder bga באמצעות Joysticks .
שני המצבים משולבים עם יישור אופטי ומיקום לייזר כדי להשלים את התהליך . בינתיים, הוואקום המובנה הופך את הנוח להרים את שבב ה- BGA .
3.פונקציות מרובות: "מיקום מהיר", "אחיזת טמפרטורה", "חיישן לחץ", "ניתוח טמפרטורה מיידית", "אזהרת קולית לפני סיום החימום", "יישור אופטי חזותי HD," "בקרת טמפרטורה גבוהה, קצב תיקון גבוה, יציבות גבוהה" וכו '{}}}
4.דיוק גבוה מסוג K-Type צמד תרמי בקרת לולאה סגורה ומערכת פיצוי טמפרטורה אוטומטית PID . מצוידת ב- PLC, מודולי טמפרטורה, ויחידת בקרה חכמה, היא מבטיחה סטיית טמפרטורה בתוך ± 1 מעלות {}}} בנוסף, מחבר מדידת הטמפרטורה החיצונית מאפשר לאיתור טמפרטורה וניתוחי טמפרטורה {}}}}}} {7} {7} {7}.
5.מתקן אוניברסלי הניתן לזזה מונע נזק ל- PCB לרכיבים היקפיים, המתאים לתיקון כל סוגי ה- PCB .
6.תאורת LED בעלת עוצמה גבוהה מבטיחה בהירות עבודה נאותה . חרירים מגנטיים בגדלים שונים, העשויים מסגסוגת טיטניום, קלים להחלפה ולהתקנה, ומתנגדים לעיוות וחלודה.
7.ניתן להגדיר 6–8 קטעי טמפרטורה לחימום עליון ותחתון (עד 16 קטעים בסך הכל) . תומך באחסון של 50, 000 עקומות טמפרטורה, שניתן למוספר, לשנות ולהחיל אותה בכל עת עבור BGAs שונים {}} ניתוח עקומה, הגדרה והתאמה זמינים גם באמצעות {}}}}}}}}}}}}}}}}
8.אזהרה קולית 5–10 שניות לפני סיום החימום מזכירה למפעיל להרים את שבב ה- BGA בזמן . לאחר החימום, מאוורר הקירור יפעיל אוטומטית . כאשר הטמפרטורה יורדת לטמפרטורת החדר (<45℃), the cooling system stops automatically to prevent heater aging.
CE אישור . הגנה כפולה: התחממות יתר של שומר + פונקציית עצירת חירום .
