BGA Hot Air Rework Station
תחנת עיבוד אוויר חם של BGA היא ציוד המשמש להסרה והחלפה של רכיבי מערך הכדורים במעגלים מודפסים (PCB). אחד המאפיינים המרכזיים שלו הוא אזור חימום מוקדם אינפרא אדום גדול, אשר מאחד את פיזור החום ומפחית את הסיכון לעיוות PCB. הוא תומך בגודל PCB עד 650*600 מ"מ, מה שהופך אותו מתאים ללוחות אם גדולים ומורכבים. כמו כן, התחנה מצוידת במצלמת CCD יישור אופטי המספקת מיקום ויזואלי מדויק של כדורי הלחמה ורכיבים, מה שמבטיח תוצאות עיבוד חוזרות ברמת דיוק גבוהה.
תיאור
תיאור מוצרים

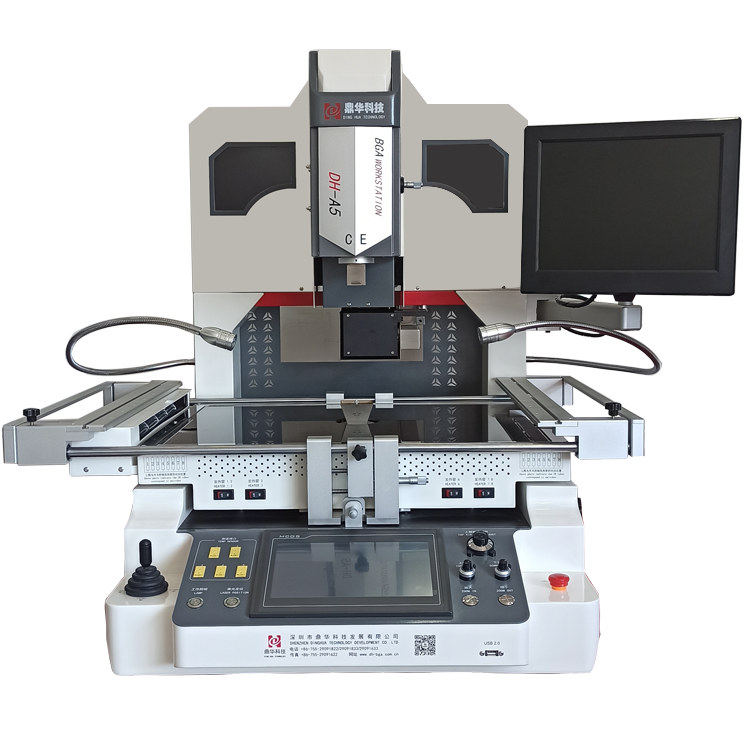

Dinghua DH-A5 הוא אתחנת עיבוד אוויר חם של BGAמשמש להסרה והחלפה של רכיבי מערך רשת הכדורים (BGA) על לוחות מעגלים מודפסים (PCB).
אחד המאפיינים המרכזיים שלו הוא אזור חימום מוקדם אינפרא אדום גדול, אשר מאחד את פיזור החום ומפחית את הסיכון לעיוות PCB. הוא תומך בגודל PCB עד 650*600 מ"מ, מה שהופך אותו מתאים ללוחות אם גדולים ומורכבים.
כמו כן, התחנה מצוידת במצלמת CCD יישור אופטי המספקת מיקום ויזואלי מדויק של כדורי הלחמה ורכיבים, מה שמבטיח תוצאות עיבוד חוזרות ברמת דיוק גבוהה. ציוד זה אידיאלי לדרוש תיקון והרכבה של PCB דיוק ואמינות גבוהים.
תחנת עיבוד מחדש של BGA כוללתשלושה אזורי טמפרטורה עצמאיים(מחמם אוויר חם עליון, מחמם אוויר חם תחתון, ואזור חימום אינפרא אדום).
מסך המגע HD מספק-הצגת טמפרטורה בזמן אמת, ומאפשר למהנדסים להתאים פרמטרים כדי להתאים לנקודת ההתכה הספציפית של רכיבים שונים.
מאחר שבשבבים שונים דורשים עקומות טמפרטורה שונות, המערכת תומכת בעד 50000 פרופילי טמפרטורה מאוחסנים בקבוצות. מערכת היישור האופטית מבטיחה מיקום מדויק, מה שהופך את ההסרה וההחלפה של רכיבי BGA ליעילה ואמינה משמעותית.
בנוסף, המכונה מצוידת במנגנון איסוף ואקום, היא תאסוף את השבב אוטומטית לאחר פירוק ההלחמה, שיפור הבטיחות ויעילות זרימת העבודה.
מפרט מוצרים
|
פָּרִיט
|
פָּרָמֶטֶר
|
|
ספק כוח
|
AC220V±10％ 50/60Hz
|
|
כוח מוחלט
|
9200w
|
|
מחמם עליון
|
1200w
|
|
מחמם תחתון
|
1200w
|
|
אזור חימום מוקדם IR
|
6400w
|
|
מצב פעולה
|
פירוק אוטומטי מלא, יניקה, הרכבה והלחמה
|
|
מערכת הזנת שבבים
|
קבלה אוטומטית, האכלה, אינדוקציה אוטומטית (אופציונלי)
|
|
אחסון פרופיל טמפרטורה
|
50000 קבוצות
|
|
עדשת CCD אופטית
|
מתיחה אוטומטית וחוזרת אחורה
|
|
מיקום PCBA
|
מיקום חכם למעלה ולמטה, "תמיכה ב-5-נקודות" למטה עם PCB קבוע בחריץ V- שניתן לכוונן בחופשיות בציר ה-X
כיוון, עם מתקנים אוניברסליים בינתיים
|
|
עמדת BGA
|
עמדת לייזר
|
|
בקרת טמפרטורה
|
חיישן מסוג K-, לולאה סגורה ו-8~20 מקטעים לתוכנית בקרת טמפרטורה
|
|
דיוק טמפרטורה
|
מעלה ±1
|
|
דיוק מיקום
|
0.01 מ"מ
|
|
גודל PCB
|
מקסימום 640*560 מ"מ מינימום 10*10 מ"מ
|
|
עובי PCB
|
0.2-15 מ"מ
|
|
שבב BGA
|
1*1-100*100 מ"מ
|
|
מרווח שבבים מינימלי
|
0.15 מ"מ
|
|
חיישן טמפרטורה חיצוני
|
5 יחידות (אופציונלי)
|
פירוט תמונות
התאמת יישור מיקרומטר
המיקרומטר יכול להתאים במדויק את המיקום של לוח האם והשבבים, מה שהופך את כדור ה-BGA ומיקום ההלחמה של ה-BGA להתאים לחלוטין ולשפר את הדיוק והיעילות של היישור האופטי.
מצלמת CCD יישור אופטי
מערכת מצלמות CCD היישור האופטי פותחה כדי להבטיח מיקום מדויק מאוד במהלך הסרה והצבה של שבב BGA. עם הדמיה ברזולוציה גבוהה ותצוגה בזמן אמת, מצלמת ה-CCD מסוגלת ללכוד את משטח ה-PCB ואת כדורי ההלחמה בו-זמנית, מה שמאפשר למפעיל להשיג יישור מיקום מדויק באמצעות שכבת-על תמונה.
אזור חימום מוקדם אינפרא אדום
אזורי החימום האינפרא אדום התחתונים נשלטים כולם על ידי מתג, ואתה יכול לבחור את אזורי החימום התחתונים בהתאם לגודל לוח ה-PCB. גודל אזור חימום מוקדם אינפרא אדום הוא כ 650*600 מ"מ. אזור חימום מוקדם אינפרא אדום גדול יכול לפזר חום אחיד.
מערכת איסוף ואקום-
מערכת -איסוף הוואקום מיועדת להרמת רכיבים בצורה בטוחה ויעילה במהלך תהליך העיבוד מחדש. הוא יאסוף את השבב באופן אוטומטי ברגע שההלחמה נמסה לחלוטין, וכתוצאה מכך הסרה חלקה וללא נזקים-. המערכת כוללת בקרת יניקה יציבה ומצוידת בפונקציות חישת לחץ הגנה-, שנועדו למנוע כוח PCB מוגזם.

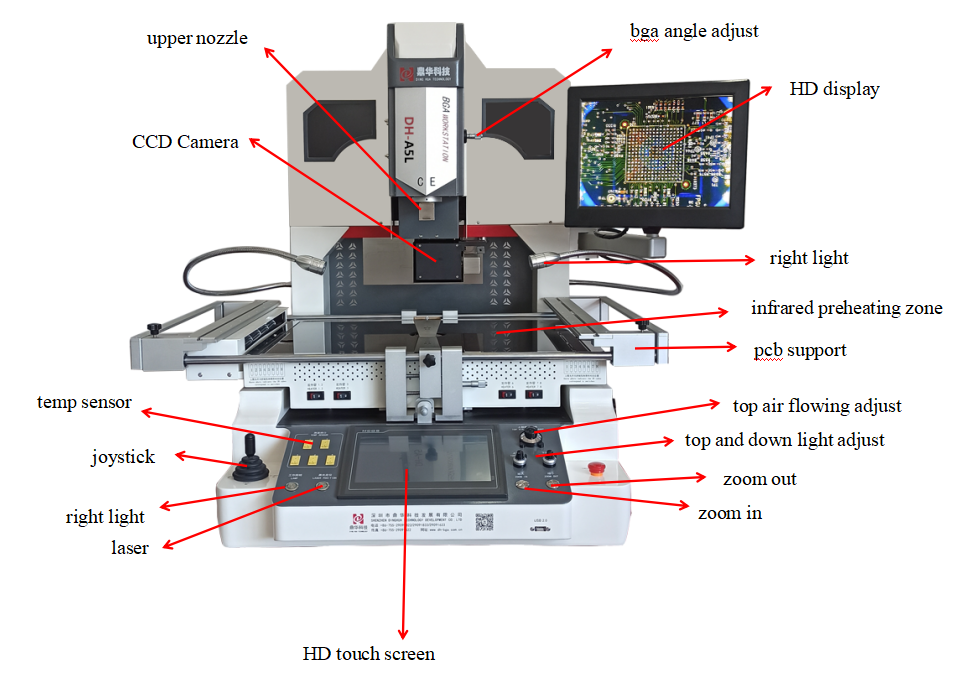

מבני מוצרים
תחנת ה-DH-A5 BGA Rework Station היא פתרון חצי-אוטומטי לתיקון לוחות אם של מחשב נייד, טלפון נייד, Xbox, פלייסטיישן ושאר לוחות PCB (Printed Circuit Board) בדייקנות. תוך שימוש בחימום מוקדם אינפרא אדום והסעת אוויר חם-, הוא מספק חום יציב ואחיד לתהליכי הלחמה והלחמה.
יתרה מזאת, ציוד זה מסוגל לדמות את עקומת הטמפרטורה של תהליך הלחמה חוזרת ומאפשרת בקלות הסרה והחלפה מהימנה של BGA ורכיבים אחרים בצפיפות גבוהה. בשל הרבגוניות הזו, ניתן למצוא את ה-DH-A5 בייצור אלקטרוניקה, מרכזי תיקונים, מוסדות מחקר ומכללות טכנולוגיות.
