תחנת עיבוד מחדש של BGA אוטומטית

1. יישום של תחנת BGA Rework אוטומטית

לוח האם של מחשבים, סמארטפונים, מחשבים ניידים, לוחות לוגיקה של MacBook, מצלמות דיגיטליות, מזגנים, טלוויזיות ומוצרי אלקטרוניקה אחרים מתעשיות כגון רפואה, תקשורת, רכב וכו'.

מתאים לסוגים שונים של שבבים: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA ושבבי LED.

2. תכונות המוצר של תחנת עיבוד מחדש של BGA אוטומטית

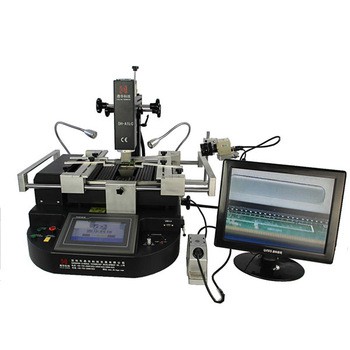

• יעילות גבוהההיא המטרה הסופית בחתירה המתמדת שלנו לשלמות. עם גוף חימום עדין, הזרקת אוויר חם עליון של 1000W ומערכת חימום IR תחתית גדולה במיוחד, ה-DH-A2E מציע יעילות מצוינת בהלחמה וביצועי הלחמה. מהדק רב-תכליתי תוכנן במיוחד עבור PCB שונים, מטלפונים ניידים ועד לוחות שרתים.
• אֲמִינוּתשל ה-DH-A2E מבטיח איכות גבוהה ושיעורי תשואה יציבים. השימוש במיקרו-מעבד תעשייתי מטושטש חדש ובמנגנון ליניארי מדויק בדרגת תעופה מספקים תוצאות מדויקות ואמינות יותר. מערכת יישור הצבעים השונים המדויקת והברורה מבטיחה יישור אמין.
• עיצוב ידידותי למשתמשעם ממשק תפעול משולב משפר את חווית המשתמש. אין צורך בציוד נוסף או באספקת אוויר; כוח AC בלבד מספיק. עם שעתיים בלבד של הדרכה, המפעילים יכולים להבין ולהפעיל בקלות את הבקר האינטואיטיבי, שנועד להיות מאוד ידידותי למשתמש.

3. מפרט של תחנת עיבוד מחדש של BGA אוטומטית

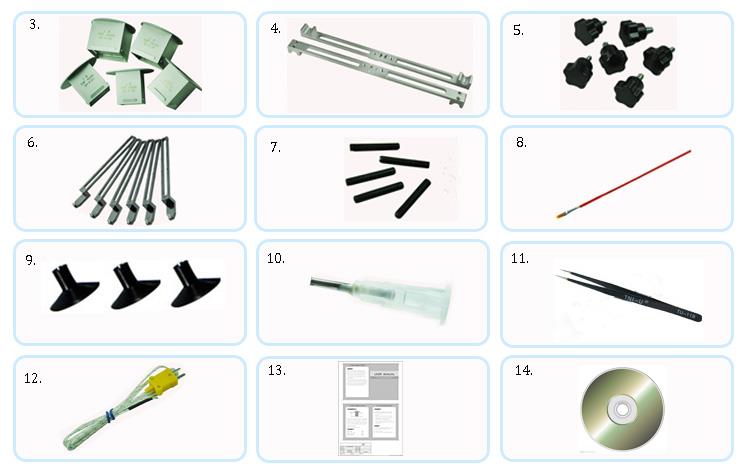

4.פרטים של תחנת עיבוד מחדש של BGA אוטומטית

5. למה לבחור בתחנת עיבוד מחדש של BGA האוטומטית שלנו?

6. תעודה של תחנת עיבוד מחדש של BGA אוטומטית

7. אריזה ומשלוח של תחנת עיבוד מחדש של BGA אוטומטית

8. ידע קשור בתחנת עיבוד מחדש של BGA אוטומטית

שיטות וטכניקות להנחת כדור BGA:

1. ראשית:ודא שמשטח רפידת הכדור BGA שטוח. אם הוא לא שטוח, יש לשטח את הרפידה. אם זה לא נראה לעין, נקה אותו עם מי שטיפה ובדוק במגע. לא צריכים להיות כתמים. אם הרפידה אינה מבריקה, הוסיפו שטף ושפשפו את הרפידה קדימה ואחורה עד שהיא הופכת מבריקה. לאחר השלמת פעולה זו, יש לנקות את הרפידה.

2. שניה:זהו אחד השלבים המרכזיים. השתמש במברשת קטנה בעלת ראש שטוח כדי למרוח בעדינות שכבה של משחת הלחמה על כרית ה-BGA. יש למרוח את השטף בצורה אחידה ונדיבה. תחת אור פלורסנט, השטף צריך להופיע מפוזר באופן שווה. אם לא נעשה נכון, בין אם אתה מחמם עם או בלי רשת פלדה, זה יכול לגרום לבעיות, במיוחד אם חימום ללא רשת הפלדה, שכן השטף יתחמם בצורה לא אחידה, מה שעלול להוביל לחיבורי כדורי הלחמה.

נקודות חשובות:

• רשת פלדה:זה חייב להיות נקי, ולא צריך להיות מעוות. אם הוא מעוות, יש לתקן אותו ביד; אם העיוות חמור מדי, יש להחליף את הרשת.
• מבחר כדורי הלחמה:כדורי ההלחמה בשוק מגיעים בגדלים כגון {{0}}.2mm, 0.25mm, 0.3mm, 0.35mm, {{1 0}}.4 מ"מ, 0.45 מ"מ, 0.5 מ"מ, 0.6 מ"מ ו-0.76 מ"מ. הקפידו לבחור בכדורי הלחמה נקיים בגודל אחיד, ולהבחין בין כדורי הלחמה נטולי עופרת לכדורי הלחמה עם עופרת, שכן טמפרטורות ההיתוך שונות.

3. שלישי:הנח את השבב על בסיס פלטפורמת הטיפול בכדור, ואז שפך את השבלונה על פני השטח השטוח של רשת הפלדה כדי לשחרר את המספר המתאים של כדורי הלחמה לכל חור. נער בעדינות את רשת הפלדה כדי להבטיח מיקום נכון של כדורי ההלחמה, ולאחר מכן הסר את רשת הפלדה. לאחר מכן, השתמשו במצלמה כדי להצמיד את כדורי ההלחמה ולהעבירם לשולחן החימום. (בעת המסת כדורי הלחמה, הקפידו להבדיל בין טמפרטורות עופרת ללא עופרת-בדרך כלל, עופרת נמסה ב-190 מעלות וללא עופרת ב-240 מעלות.) בעת חימום BGA, החומר שמתחת ל-BGA צריך להיות עשוי מחום קטן- מוליכים חומרים, כגון בד בטמפרטורה גבוהה, כך שהחימום מתרחש במהירות. זה מונע נזק לשבב על ידי חימום ממושך.

4. רביעי:מתי צריך להפסיק את החימום? כאשר צבע כדור ההלחמה משתנה לאפור ואז הופך מבריק ונוזל, הגיע הזמן להפסיק. עדיף לחמם תחת תאורה טובה, רצוי אור פלורסנט, לראות טובה יותר. (הערה: אמצע ה-BGA בדרך כלל מתחמם לאט יותר מהאזורים שמסביב. שימו לב שכדורי ההלחמה יעברו מאפור לבהיר כדי לציין שהם מחוממים כראוי. למתחילים עשוי להיות קשה, אז שיטה אחרת היא לגעת בעדינות ב-BGA המחמם עם פינצטה אם כדור ההלחמה מתעוות לנוזל, הוא מוכן. אם לא, הוא יזוז. גובה, שומר אותו בתנועה. הימנע ממיקוד החום במקום אחד, שכן הדבר עלול לגרום לנזק. כדור ההלחמה באמצע ה-BGA יתבהר כאשר החימום יושלם. תן לזה להתקרר באופן טבעי לתוצאה מוצלחת.
