תחנת עיבוד מחדש של מצלמת CCD BGA
עיבוד חוזר בטוח ומדויק עבור שבבי SMD, BGA ו-LED. תחנת העיבוד מחדש DH-A2 משלבת דיוק, אמינות ומחיר סביר בפתרון הכל-באחד עבור כל צרכי העיבוד המחודש שלך, מ-PCBA מורכבים ומאוכלסים בצפיפות ועד פסי LED פשוטים . עם זאת, זה נשאר קל ללמידה ולשימוש, ומאפשר לטכנאים לשלוט במהירות ובביטחון ביישור מדויק, מיקום עדין ובקרת חימום מדויקת.
תיאור

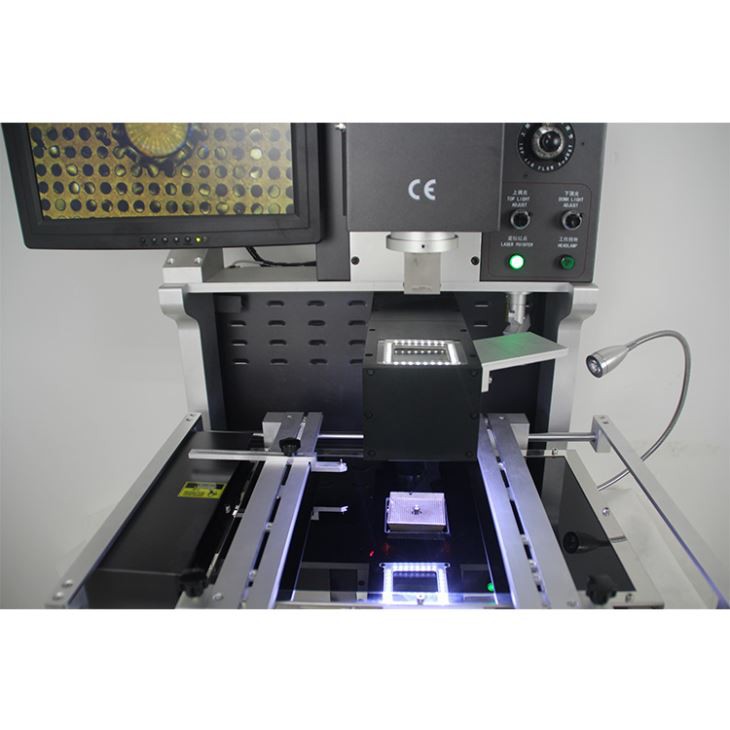

תחנת עיבוד מחדש של מצלמת CCD BGA
1. יישום של תחנת עיבוד מחדש של מצלמת CCD BGA
לוח אם של מחשב, טלפון חכם, מחשב נייד, לוח לוגי של MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה ועוד
ציוד אלקטרוני מתעשיית הרפואה, תעשיית התקשורת, תעשיית הרכב וכו'.
מתאים לסוגים שונים של שבבים: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבב LED.
2. תכונות מוצר של תחנת עיבוד מחדש של מצלמת CCD BGA
• תחנת העיבוד מחדש SMT היחידה בטווח המחירים שלה הכוללת ראייה אמיתית בהבחנה גבוהה (HD) בשווי דומה לזו של התעשייה
מערכות העיבוד מחדש המתקדמות ביותר, ה-RW1210 מספק תמונה צלולה של הלידים הרכיבים
ואת רפידות הלחמה PCB, אפילו בזום של 230X.
זאת הודות לשילוב של 1.3 מיליון פיקסלים, מצלמת CCD ראייה מפוצלת ובהירות גבוהה, באופן עצמאי
תאורה מבוקרת הן עבור הרכיב והן עבור ה-PCB. ללא קשר לגובה הרכיב או לגודל, טכניקת העיבוד מחדש שלך-
ל-ician לא תהיה בעיה לראות מתי הם השיגו יישור מושלם בצג 15 אינץ' של המערכת.
•לתחנת העיבוד מחדש DH-A2E יש שני מחממי אוויר חם, אחד עליון ואחד תחתון, להסרת הלחמה ניתנת לשליטה מלאה
הלחמה מחדש המספקת תוצאות מוצקות מבלי להזיז אפילו את הרכיבים הקטנים ביותר. לחימום מראש, התחתית חמה
מחמם האוויר מוקף בתת-חימום "Rapid IR" של 2700W. מחמם IR זה בגודל 350 מ"מ x 250 מ"מ (13.75 אינץ' x 10 אינץ') בעדינות
מעלה את הטמפרטורה של המחשב או מצע LED כדי למנוע עיוות ולהפחית את הלחץ על
רכיבים ומפרקי הלחמה צמודים לאתר העיבוד מחדש. מחממי האינפרה האדומים סגורים במלואם במגן זכוכית
תא המפזר במהירות חום ומונע נפילה של פסולת לתוך אלמנטים, מבטיח את בטיחות המפעיל,
תחזוקה מופחתת, וקל
ניקוי.
•ניתן להבטיח בקרת טמפרטורה מדויקת עם 3 אזורי חימום עצמאיים. המכונה יכולה להגדיר ולחסוך מיליון
של פרופיל טמפרטורה.
• ואקום מובנה בראש ההרכבה אוסף שבב BGA באופן אוטומטי לאחר השלמת פירוק ההלחמה.
3. מפרט של תחנת עיבוד מחדש של מצלמת CCD BGA

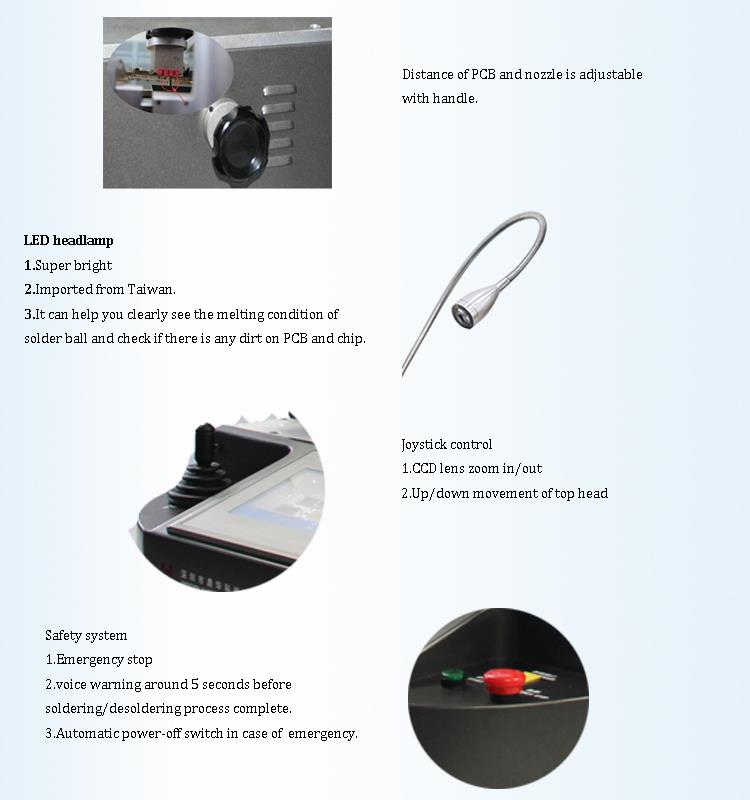

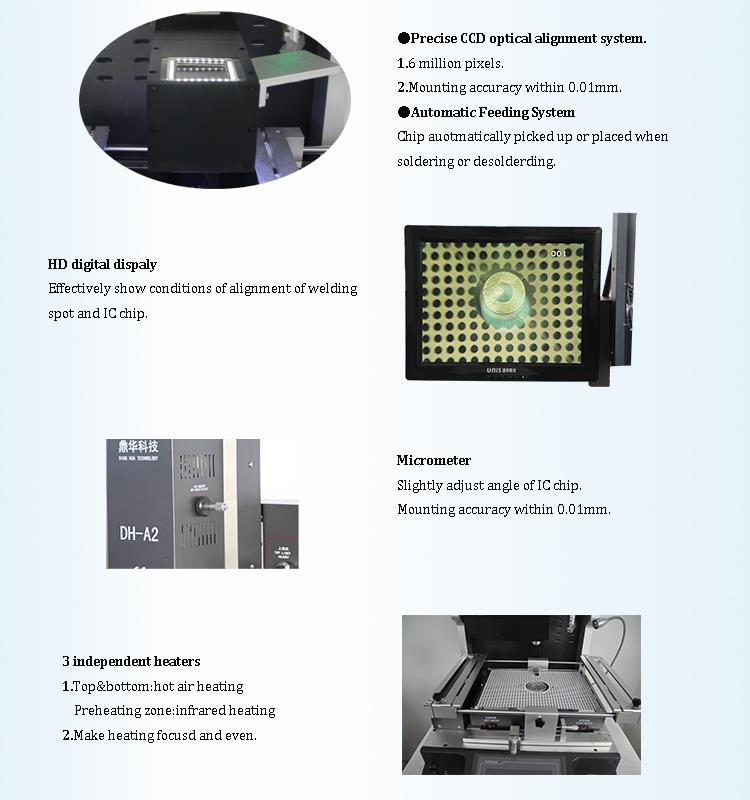

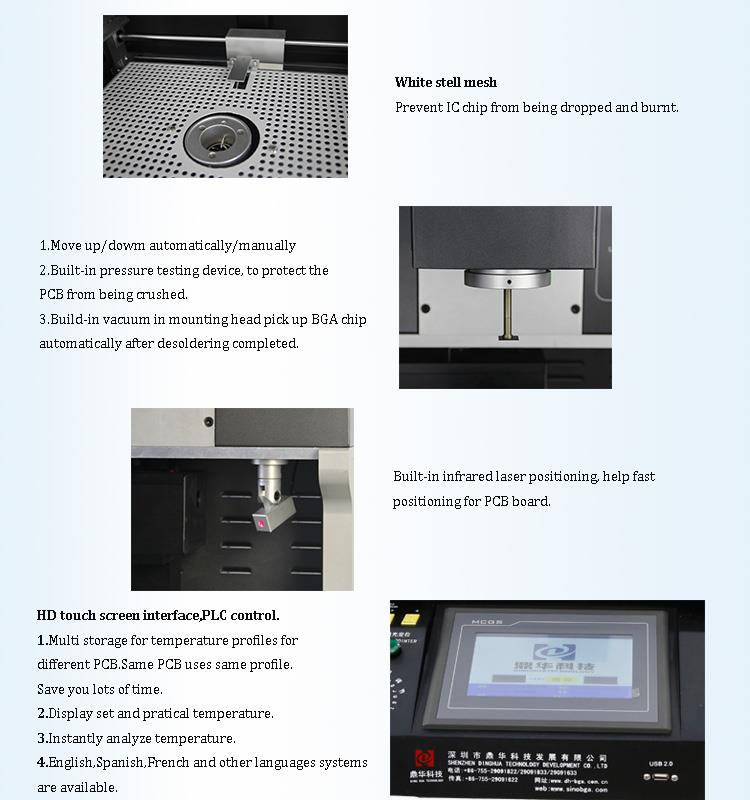

4.פרטים של תחנת עיבוד מחדש של מצלמת CCD BGA
5. למה לבחור בתחנת עיבוד מחדש של מצלמת CCD שלנו?
6. תעודה של תחנת עיבוד מחדש של מצלמת CCD BGA

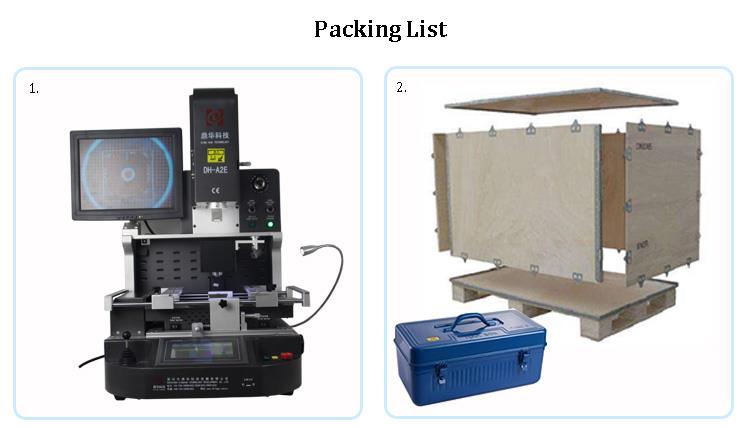

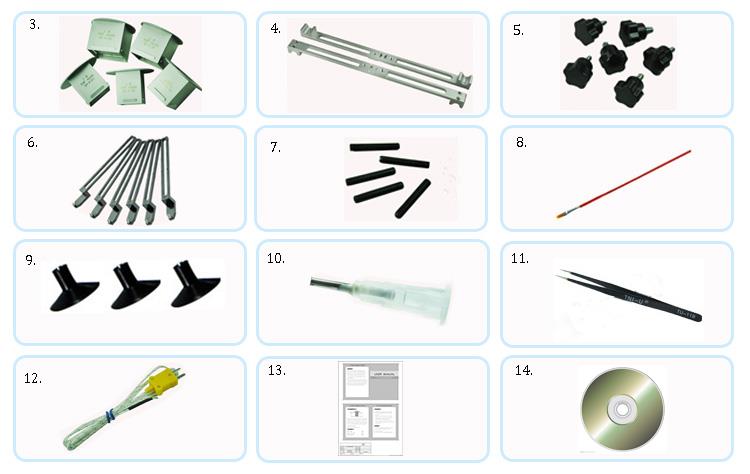

7. אריזה ומשלוח של תחנת עיבוד מחדש של מצלמת CCD BGA
8. שאלות נפוצות
מהם השימוש והמיומנויות בתחנת עיבוד מחדש של BGA?
ביטול הלחמה.
הכנה לעבודה מחדש: קבע את הזרבובית שתשמש עבור שבב BGA לתיקון. הטמפרטורה של התיקון היא
נקבע בהתאם להלחמת עופרת וללא עופרת המשמשת את הלקוח, מכיוון שנקודת ההתכה של הלחמת העופרת
הכדור הוא בדרך כלל 183 מעלות צלזיוס, ונקודת ההיתוך של כדור ההלחמה נטול העופרת היא בדרך כלל כ-217 מעלות צלזיוס. תקן את לוח ה-PCB על
פלטפורמת עיבוד מחדש של BGA, והנקודה האדומה בלייזר ממוקמת במרכז שבב BGA. נער את ראש המיקום כדי לקבוע
גובה המיקום.
2. הגדר את טמפרטורת הסרת ההלחמה ואחסן אותה לעיבוד חוזר מאוחר יותר, אתה יכול לקרוא לזה ישירות. באופן כללי, הטמפרטורה של ביטול המכירה-
ניתן להגדיר הלחמה והלחמה לאותה קבוצה.
3. עבור למצב הסרה בממשק מסך המגע, לחץ על כפתור התיקון, ראש החימום יתחמם אוטומטית
במורד שבב BGA.
4. חמש שניות לפני שהטמפרטורה נגמרת, המכונה תתראה ותשלח טיפת קול. אחרי הטמפרטורה
העקומה הסתיימה, הזרבובית תקלוט אוטומטית את שבב ה-BGA, ואז הראש ישאב את ה-BGA עד למצב ההתחלתי.
המפעיל יכול לחבר את שבב BGA עם קופסת החומר. הסרת ההלחמה הושלמה.
הלחמת מיקום.
לאחר השלמת הפח על הרפידה, השתמשו בשבב BGA חדש או שבב BGA שהושתל. אבטח את לוח ה-PCB.
הנח את ה-BGA להלחמה בערך במיקום הרפידה.
2. עבור למצב מיקום, לחץ על כפתור התחל, ראש המיקום יזוז למטה, והזרבובית בוחרת אוטומטית
מעלה את שבב BGA למיקום ההתחלתי.
3. פתח את עדשת היישור האופטי, כוונן את המיקרומטר, את ציר ה-Y של ציר ה-X כדי לכוונן את החזית והאחורי של לוח ה-PCB, ואת
זווית R להתאמת הזווית של ה-BGA. ניתן להציג את כדורי ההלחמה על ה-BGA (כחול) ומפרקי ההלחמה על הרפידות (צהובות)
ed בצבעים שונים על הצג. לאחר התאמה מלאה לכדור ההלחמה ולחיבורי ההלחמה, לחץ על "השלמה היישור"
כפתור במסך המגע. ראש המיקום יירד אוטומטית, שים את ה-BGA על המשטח, כבה אוטומטית את השואב,
אז הפה יעלה אוטומטית 2 ~ 3 מ"מ, ואז יתחמם. כאשר עקומת הטמפרטורה נגמרת, ראש החימום יפעל אוטומטית
לעלות למצב ההתחלתי. ה
הריתוך הושלם.
