3 אזורי חימום מסך מגע Bga תחנת הלחמה

3 אזורי חימום מסך מגע bga עמדת הלחמה

זוהי מכונה ידנית מתקדמת, היא כוללת עמדת עיבוד מחדש של BGA, סט של ברזל הלחמה, מצלמה ומסך צג,

ופופולרי מאוד לתיקון Xbox, macbook ו-PS3/4 וכו' בדרום אמריקה, המזרח התיכון ודרום מזרח אסיה וכו'.

פרמטר המוצר של 3 אזורי חימום מסך מגע BGA עמדת הלחמה

תכונת מוצר ויישוםשל 3 אזורי חימום מסך מגע BGA עמדת הלחמה

· מיקום בלייזר, מיקום מהיר ומדויק של ה-bga וה-PCB.

· מלחם דיגיטלי חיצוני, עוזר לנקות את ה-bga ואת לוח האם בצורה נוחה.

· עם צינור ואקום, הרם את שבב bga בנוחות.

· עם ממשק USB 2.0, ניתן לחבר למחשב, נשלט על ידי תוכנה.

· ניתן להשתמש בהגדרות בזמן אמת ותצוגת פרופיל טמפרטורה בפועל כדי לנתח ולתקן פרמטרים.

· חיישן טמפרטורה חיצוני מאפשר ניטור טמפרטורה וניתוח מדויק של פרופיל הטמפרטורה בזמן אמת.

· מסך מגע HD וסיסמת הפעלה להגנה ושינוי, בקרת PLC, התאמה עצמית של פרמטרי PID,

מודול טמפרטורה מדויק.

· אמץ שלושה אזורי חימום, מחמם עליון ותנור חימום נמוך הם אוויר חם, המחמם התחתון הוא אזור חימום מוקדם אינפרא אדום.

· בקרת לולאה קרובה מסוג K, דיוק הטמפרטורה יהיה על ±2 מעלות

· מאוורר קירור זרימה צולבת בעוצמה גבוהה, מונע עיוות של PCB.

· מערכת רמז קול: יש תזכורת קולית 5 שניות-10 לפני השלמת החימום, כדי להכין את המפעיל

· אמצעי אבטחה: מגן התחממות יתר ופונקציית עצירת חירום

יישום:
1. תחנת עיבוד מחדש זו מתאימה ללוח אם טלפון נייד, מעגל הממיר, לוח מעגלי נתב, XBOX 360,

מוצרים דיגיטליים וכן הלאה
2. אזורי שלושה טמפרטורות של חימום עצמאי, חום עליון 800W, אזור חימום מוקדם IR 2700W, מחמם תחתון 1200W
3. הטמפרטורה המקסימלית: 400 מעלות
4. מחשב תעשייתי מותקן במכונה לבקרת טמפרטורה, עקומת טמפרטורה, ריתוך שבב אוטומטי,

חימום מוקדם, קירור, בקר טמפרטורה אינטליגנטי בדיוק גבוה, כדי להפוך את בקרת הטמפרטורה למדוייקת מאוד
5. ראש חימום נייד, תפעול נוח
6. לוח מעגל קירור מאוורר זרימה צולבת בעוצמה גבוהה
7. מובנה עט יניקה ואקום מפני איסוף שבב BGA
8. צלחת חימום אינפרא אדום יכול להיות בשליטה אישית חימום
9. ג'יג מחזיק PCB אוניברסלי מעוצב, אזור ריתוך ללא צורך במסגרת
10. המחמם הקדמי התחתון משמש לחימום מוקדם של לוח PCB, ודא שלצלחת ה-PCB אין עיוות, תומך בגודל מקסימלי

420*400 מ"מ PCB

11. מתאים לכל מיני סוגים של תיקון BGA (CCGA,BGA,QFN, CSP,LGA,Micro SMD,MLF...)
עופרת וללא עופרת

פרטי המוצר של 3 אזורי חימום מסך מגע BGA עמדת הלחמה

מסך צג (מסך תצוגה), 1080P, 15 אינץ', אנו יכולים לצפות בתהליך ההיתוך בעת הלחמה.

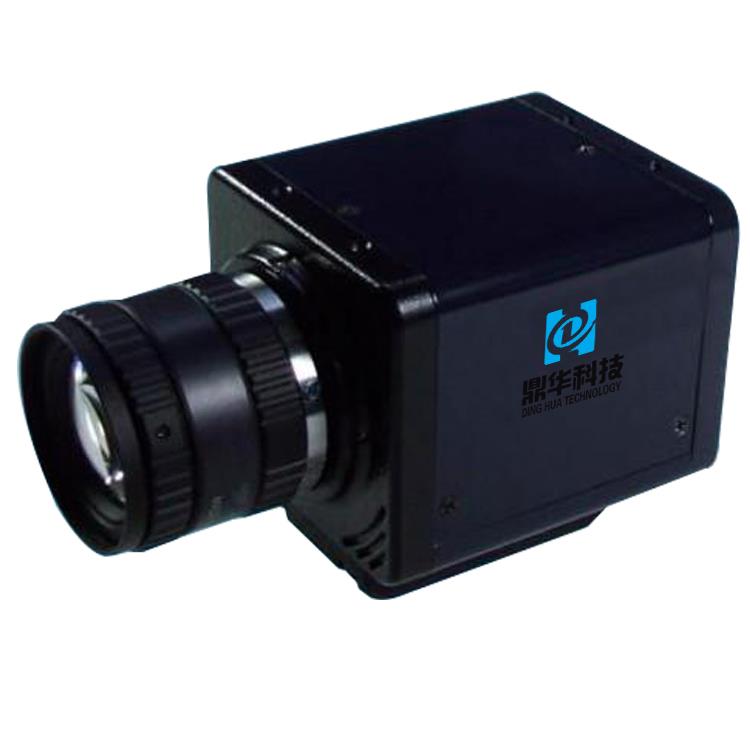

מצלמה, 2 מיליון פיקסלים, בשימוש עם מסך צג לצפייה בהלחמת כדור BGA.

מיקום לייזר, עבור PCB ושבב לשים במקום הנכון במהירות.

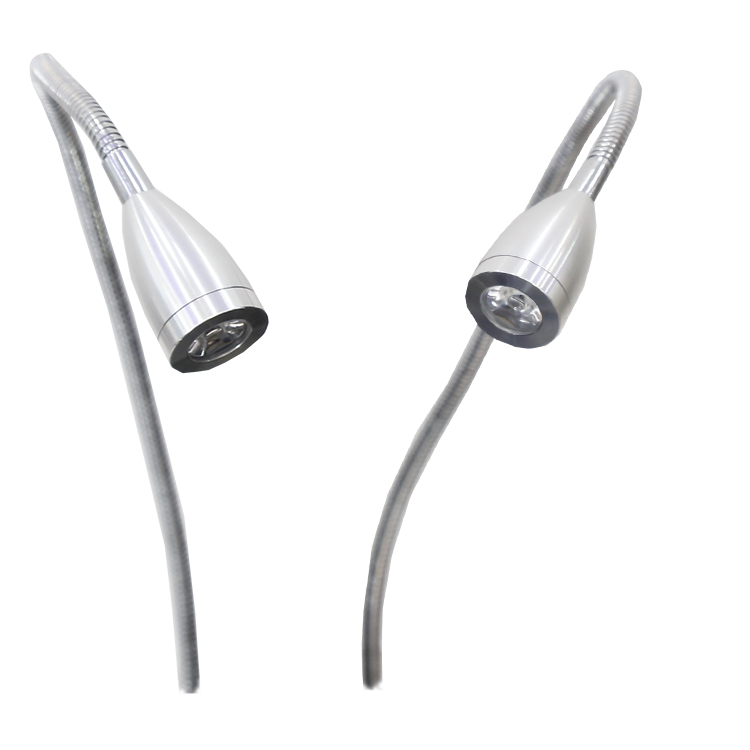

אורות כפולים ללא צל, 5W, לא משנה היכן המהנדס עומד, אין צל על ה-PCB, מה שיעזור

לצפייה בתהליך ההלחמה.

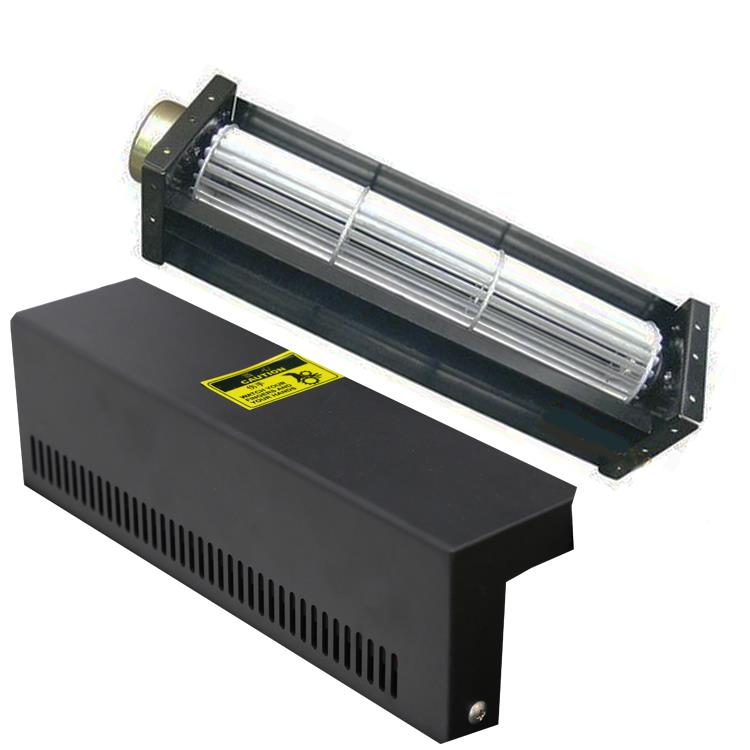

מאוורר קירור צולב, ספק כוח: 24V, מהירות: מקסימום 2500±10% סל"ד, בעת עצירת מכונה או לחצן חירום,

זה יתחיל לעבוד באופן אוטומטי.

משלוח, שירות משלוחים של 3 אזורי חימום מסך מגע עמדת הלחמה bga

1. 1 ~ 3 ימים עבור פחות מ 5 סטים, 5 ~ 10 סטים עבור 3 ~ 5 ימים, יותר מ 10 סטים, תלוי בכמות האמיתית.

2. מציעים הדרכה, התקנה ותפעול בחינם

3. עבור מפיצים, יותר תקופת אחריות.

על המפעל שלנו

המפעל שלנו בחוץ

המשרד שלנו

חדר התערוכה שלנו

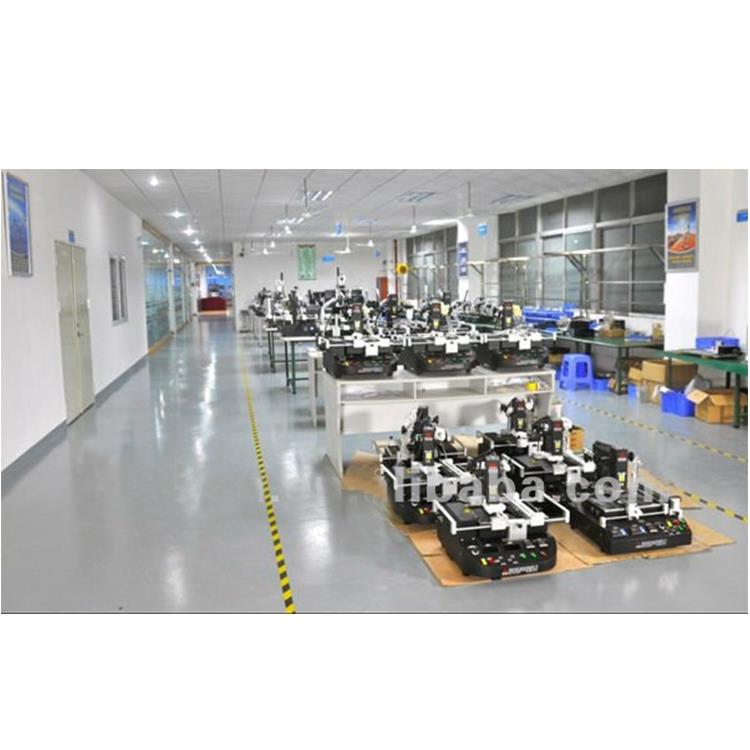

סדנה לייצור תחנות עיבוד מחדש של BGA

שאלות נפוצות של 3 אזורי חימום תחנת הלחמה עם מסך מגע bga

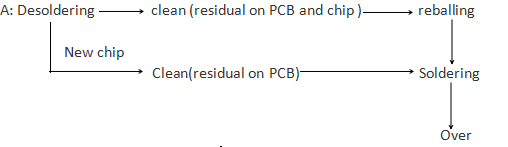

1. ש: כמה שלבים אני צריך לעשות בשביל תיקון שבב?

2. ש: האם אני יכול להפעיל אותו ללא ניסיון אי פעם?

ת: כמובן, יש תקליטור הוראה עם מכונה שנשלח אליך, גם שלנו

צוות מכירות מקצועי לאחר שירות יכול לספק לך את התמיכה הטובה ביותר.

3. ש: מה היתרון עבור המוצרים שלך?

ת: יש לנו סדנת CNC משלנו שיכולה לייצר את כל חלקי החילוף לתחנת עיבוד מחדש של BGA, באיכות של

מוצרים יכולים להיבדק על ידי המפקח שלנו בהתחלה, אז אנחנו מפעל מקורי עם מחיר תחרותי.

4. ש: האם המכונה תישבר בעת השיגור?

ת: לא, אנחנו נעשה בדיקות רטט לפחות 24 שעות לפני המסירה, ואז נבדוק שוב את המכונה כדי לוודא שהכל

זה בסדר.

העצות לתיקון הקשורות

תיקון מוליך מורם, שיטת איטום אפוקסי

תהליך

1. נקו את האזור.

2. הסר כל מכשול שמונע מהמעגל המורם ליצור מגע עם משטח לוח הבסיס.

זְהִירוּת

היזהר בעת ניקוי והסרה של כל החסימות, לא למתוח או לפגוע במוליך המורם.

3. מערבבים את האפוקסי.

4. מרחו בזהירות כמות קטנה של אפוקסי מתחת לכל אורך המעגל המורם. קצה הסכין המדויק עשוי להיות

משמש ליישום האפוקסי. (ראה איור 1).

5. לחץ את המעגל המורם כלפי מטה לתוך האפוקסי ולמגע עם חומר לוח הבסיס.

6. יש למרוח אפוקסי נוסף על פני המעגל המורם ולכל הצדדים לפי הצורך.

7. ארפא את האפוקסי לפי נוהל 2.7 ערבוב וטיפול באפוקסי. חלק מהרכיבים עשויים להיות רגישים לטמפרטורה גבוהה.

8. החל ציפוי משטח כדי להתאים ציפוי קודם לפי הצורך.
