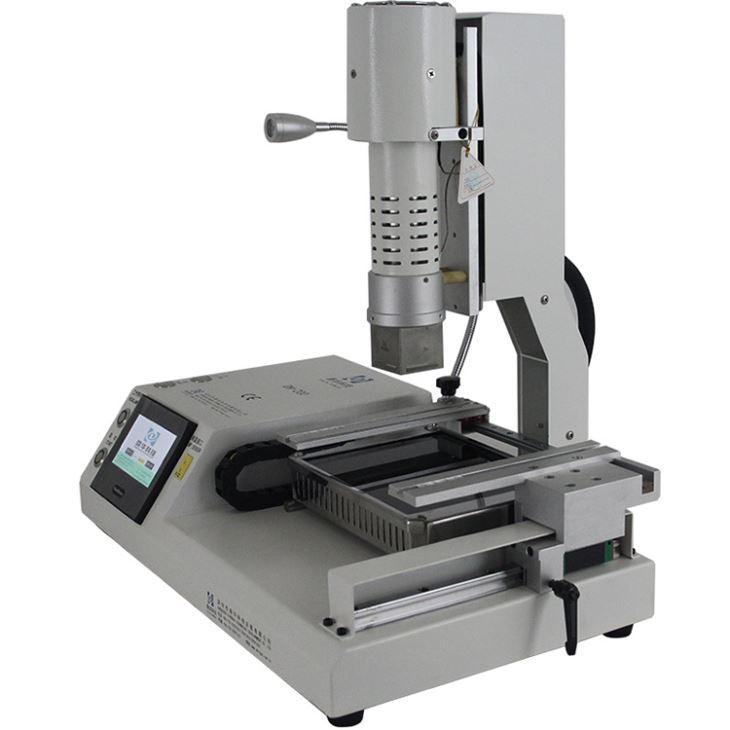

מסך מגע HD Bga תחנת הלחמה

תחנת הלחמה BGA מסך מגע HD



מכונת עיבוד טלפון נייד קטנה, הנעה אוטומטית למעלה/מטה בראש העליון, וניתנת להזזה שמאלה או ימינה ביד,

למעט טלפון סלולרי, גם תיקון מצלמת רשת, תיבת Wifi וכמה ציוד קטן לתקשורת וכו'.

פרמטר המוצר של תחנת הלחמה BGA מסך מגע HD

כוח מוחלט	2300W
מחמם אוויר חם עליון	450W
מחמם דיודה תחתון	1800W
כּוֹחַ	AC110/220V±10％50/60Hz
תְאוּרָה	נורת עבודה לד טייוואן, מותאמת לכל זווית.
מצב פעולה	מסך מגע בחדות גבוהה, ממשק שיחה חכם, הגדרת מערכת דיגיטלית
אִחסוּן	5000 קבוצות
תנועת מחמם עליון	אוטומטי למעלה / למטה עם כפתור, ידני ימין/שמאל,
אזור חימום מוקדם IR נמוך יותר	תנועה ידנית אחורית/קדמית.
מיקום	מיקום אינטליגנטי, PCB ניתן לכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCB עם V-groov + מתקנים אוניברסליים.
בקרת טמפרטורה	חיישן K, לולאה סגורה
דיוק טמפ'	±2 מעלות
גודל PCB	מקסימום 170×220 מ"מ מינימום 22×22 מ"מ
שבב BGA	2x2 מ"מ - 80x80 מ"מ
מרווח שבבים מינימלי	0.15 מ"מ
חיישן מזג חיצוני	1 יחידה
מידות	L540*W310*H500mm
משקל נטו	16 ק"ג



פרטי המוצר של תחנת הלחמה BGA מסך מגע HD

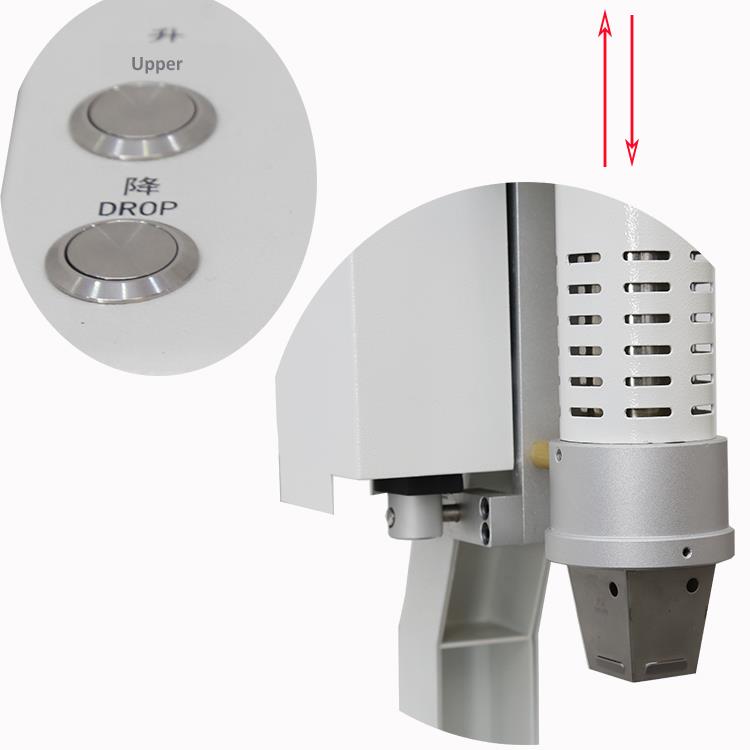

ראש עליון אוטומטי, נע מעלה או מטה על ידי לחיצה על כפתורים להלחמה או ביטול הלחמה של שבב טלפון נייד, כגון, Iphone,

סמסונג ווואווי וכו'.

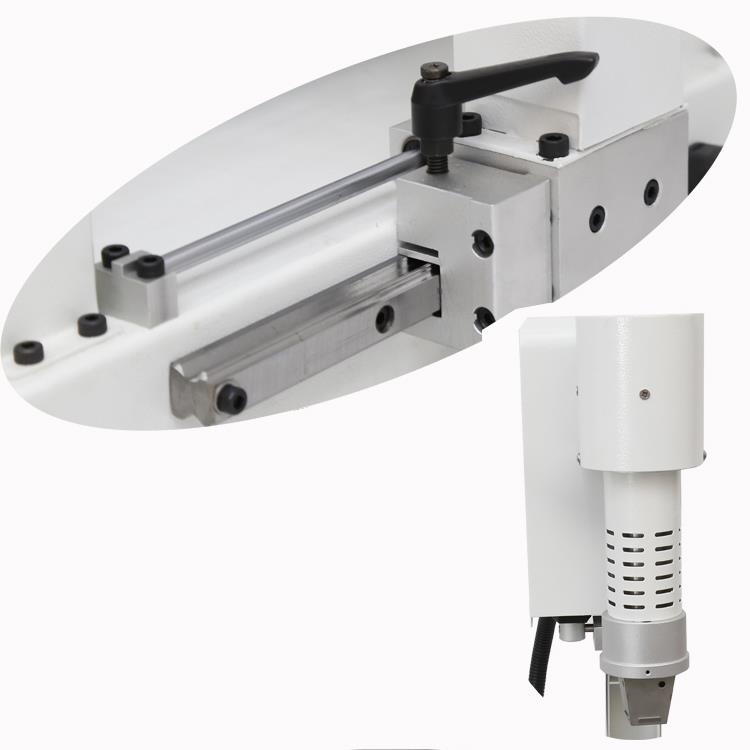

מסילה מובילה לראש עליון הנעה קלה שמאלה או ימינה

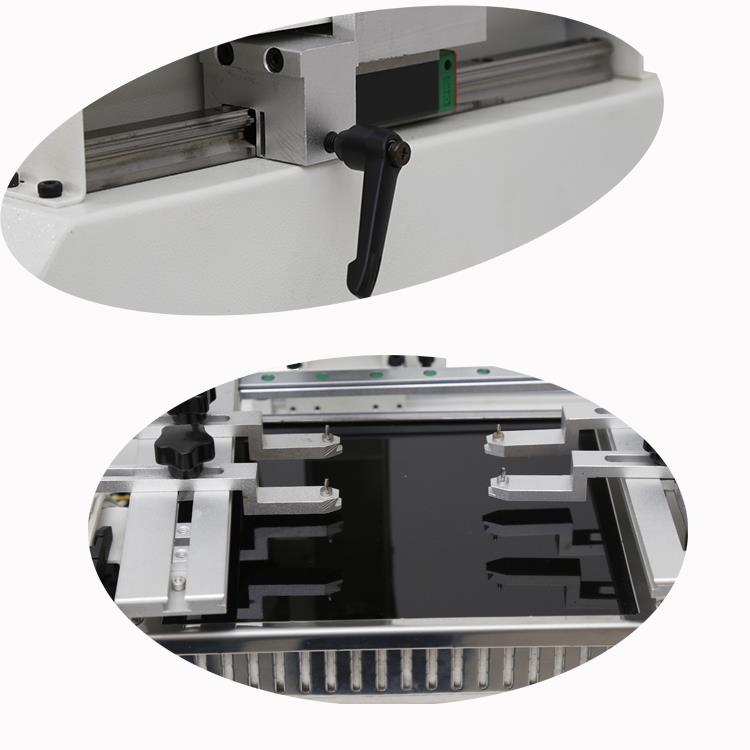

מסילה מנחה עבור אזור חימום מוקדם IR הוזזה אחורה או קדימה

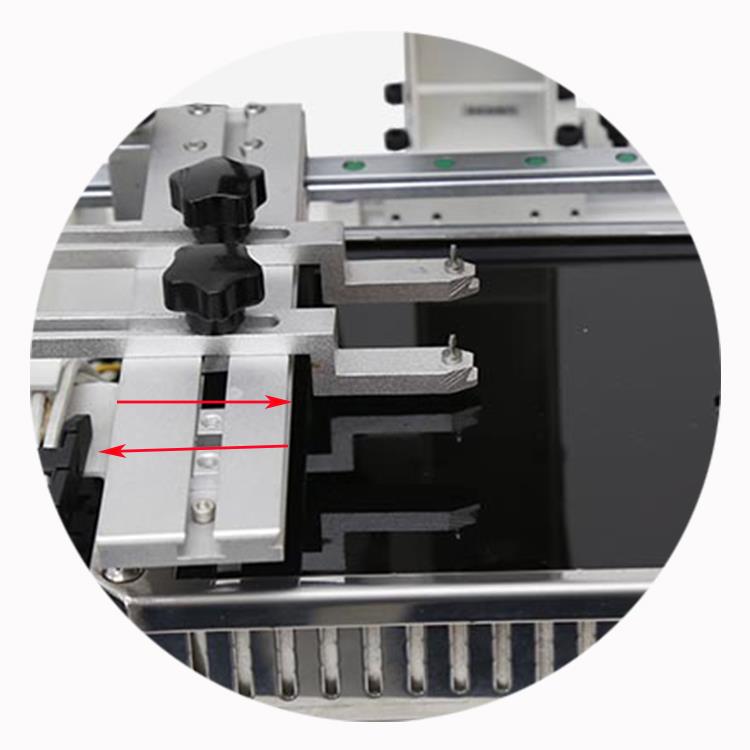

קרן שמה PCB על, ניתן להזיז שמאלה או ימינה עבור PCB קבוע

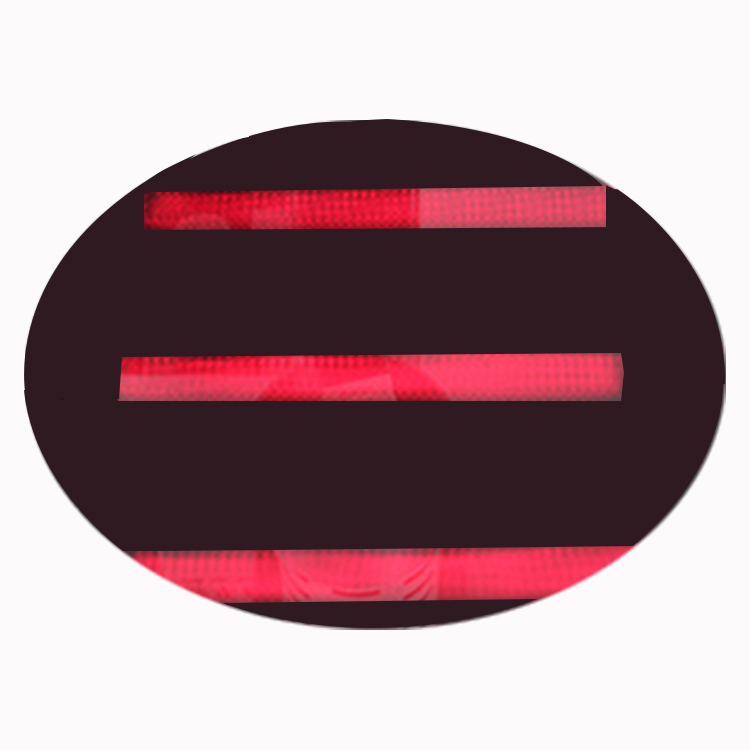

צינורות חימום סיבי פחמן מיובאים מגרמנית, עבור טלפון נייד ושאר PCB קטן חימום מוקדם, אנטי גבוה

כיסוי זכוכית בטמפרטורה, כדי למנוע צניחה של כל רכיב קטן או אבק פנימה.

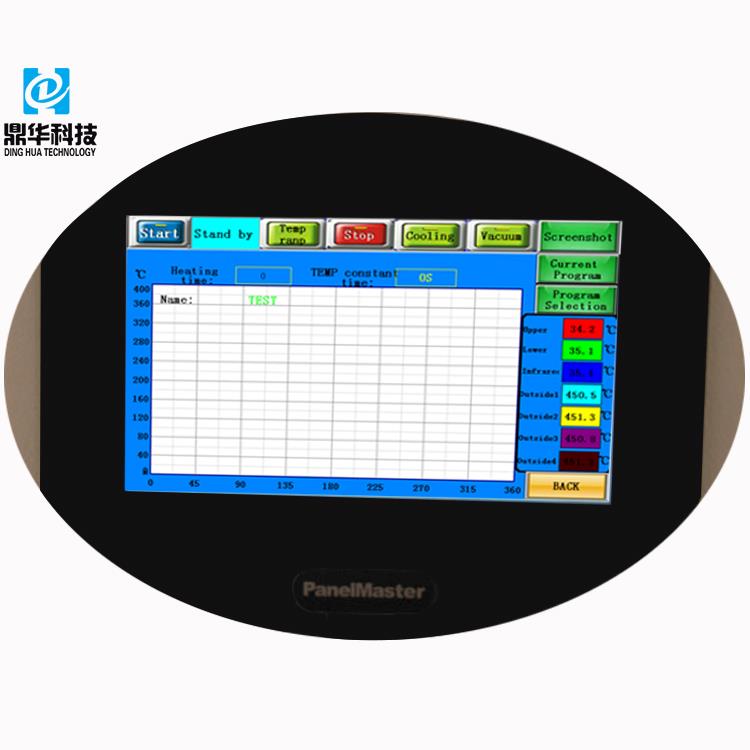

מחשב מותג PanelMaster, כל הפרמטרים מוגדרים, לחץ על "התחל" כדי להפעיל את המכונה, בקרת הטמפרטורה היא יותר

מדויק, תדירות תפיסת הטמפרטורה מהירה יותר.

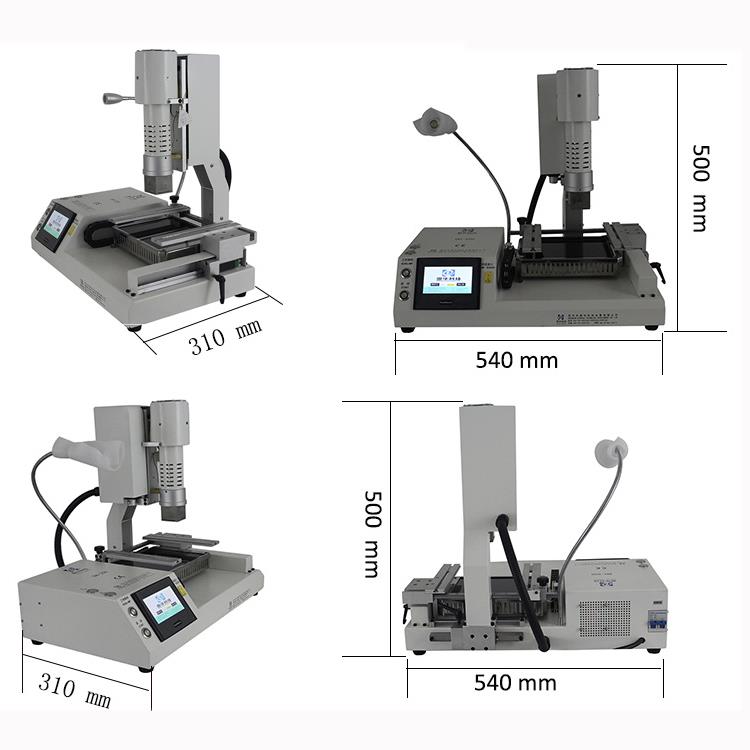

BGA Rework Station DH-200 מידות:

• LWH (מ"מ): 540 * 310 * 500 מ"מ
• מכונה קומפקטית, קופסת קרטון קטנה ועלות משלוח נמוכה יותר.

משלוח, משלוח ושירות של תחנת הלחמה BGA מסך מגע HD

• בדיקת רטט לפני משלוח.
• המכונה ארוזה בקופסת קרטון: 63*44*58 ס"מ.
• משקל ברוטו: 33 ק"ג.
• כולל: תקליטור הוראה ומדריך.
• אם אתה נתקל בבעיות שאינך יכול לפתור, אנו מציעים שיחות וידאו של Skype, שיחות וידאו ב-WhatsApp ואפשרויות תמיכה אחרות.



שאלות נפוצות

ש: האם תחנת עיבוד מחדש זו יכולה לתקן את כל הטלפונים הניידים?
A:כן, זה יכול לתקן טלפונים כמו iPhone, Samsung, Huawei, Vivo וכו'.

ש: האם זה עושה רק הלחמה?
A:לא, זה יכול גם להלחים וגם לבטל.

ש: האם זה יהיה ארוז בקופסת דיקט?
A:לא, זה יהיה ארוז בקופסת קרטון עם קצף בפנים. זה קל משקל ועוזר להוריד את עלויות המשלוח.

ש: איך אני בוחר את החרירים הנכונים?
A:עדיף לבחור זרבובית שהיא מעט גדולה מהשבב (למשל, IC, BGA).



ידע לגבי תחנת הלחמה BGA

דרישות התיקון לחבילות של מערך שטח מושפעות מהמגבלות הנוכחיות של הלחמה חוזרת. למרות שניתן לבצע פירוק הלחמה עם רוב ציוד האוויר החם הקיים, שליטה בתהליך ההלחמה היא אחת המשימות הקשות ביותר. בעיבוד מחדש, כמו בייצור, איכות היא המטרה הסופית. ניתן להשיג הלחמת BGA reflow באיכות גבוהה בסביבה סגורה של תנור זרימה חוזרת במהלך הייצור.

עם זאת, לא ניתן לבצע עיבוד חוזר בסביבה סגורה לחלוטין, מכיוון שהשגת תנאי החימום הדרושים לזרימה חוזרת של BGA היא מאתגרת כאשר אוויר חם נשף דרך זרבובית. הצלחת העיבוד מחדש תלויה בהשגת פיזור חום אחיד על פני האריזה ורפידות ה-PCB מבלי לגרום לרכיבים להזיז או להתפוצץ במהלך זרימה חוזרת.

העברת חום הסעה במהלך תהליך התיקון כרוכה בנשיפה של אוויר חם דרך זרבובית. הדינמיקה של זרימת האוויר, כולל זרימה למינרית, אזורי לחץ גבוה ונמוך, ומהירות מחזוריות, מורכבת. כאשר השפעות פיזיות אלו משולבות עם ספיגת ופיזור חום, ומבנה פיית האוויר החם לחימום מקומי, תיקון BGA נכון הופך לקשה. כל תנודות בלחץ או בעיות עם מקור האוויר הדחוס או המשאבה במערכת האוויר החם יכולים להפחית משמעותית את ביצועי מכונת העיבוד מחדש.

חרירי אוויר חם מסוימים היוצרים מגע עם ה-PCB כדי לספק זרימת אוויר אחידה יותר ופיזור חום עלולים לעמוד בפני אתגרים אם רכיבים סמוכים קרובים מדי. חרירים אלה עשויים שלא לגעת ישירות ב-PCB, לשבש את דפוס זרימת האוויר המיועד ולגרום לחימום לא אחיד של ה-BGA. בנוסף, אוויר חם מהחרירים עלול לפעמים לפוצץ רכיבים סמוכים או לפגוע בחלקי פלסטיק סמוכים.

מערכות עיבוד חוזרות רבות מאחסנות הגדרות טמפרטורה מרובות, אך הדבר עשוי להטעות אלא אם כן מובנת בבירור מטרת עקומת הטמפרטורה. בציוד ייצור, עקומת טמפרטורה מדויקת היא חיונית לבקרת תהליך מכיוון שהיא מבטיחה שכל מפרקי ההלחמה מתחממים באופן שווה ומגיעים לטמפרטורת השיא הנדרשת. נקודת המוצא לקביעת פרמטרי ייצור היא הטמפרטורה בפועל של הלוח. על ידי ניתוח טמפרטורת החומר, מהנדסי תהליך יכולים להתאים את פרמטרי החימום כדי להשיג את פרופיל הטמפרטורה הרצוי.

ציוד לעיבוד הסעה שמאחסן גופי חימום שונים או הגדרות טמפרטורת אוויר יכול רק להעריך את תנאי הטמפרטורה על הלוח. שיטה מדויקת יותר היא לנטר ולתעד את פרופיל הטמפרטורה בפועל של הלוח או הרכיב על ידי חיבור צמד תרמי מסוג K ל-PCB במהלך זרימה חוזרת. במהלך זרימה חוזרת, הבדיקה בפועל של מפרקי הלחמה היא הצורה הבסיסית של בקרת תהליך.
