תחנת עיבוד מחדש של Bga אוטומטית לחלוטין

   מכונת עיבוד מחדש של BGA אוטומטית לחלוטין עם מערכת יישור אופטית והזנת שבבים אוטומטית

יישור אופטי, בקרת טמפרטורה חכמה, הסרת הלחמה והלחמה אוטומטית ומפתח אחד לעיבוד מחדש,

מה שיכול לעזור לך להקל על הליכי עיבוד מחדש.

פרמטר מוצר

איור מוצר

תיאור פונקציה

מסך תצוגה

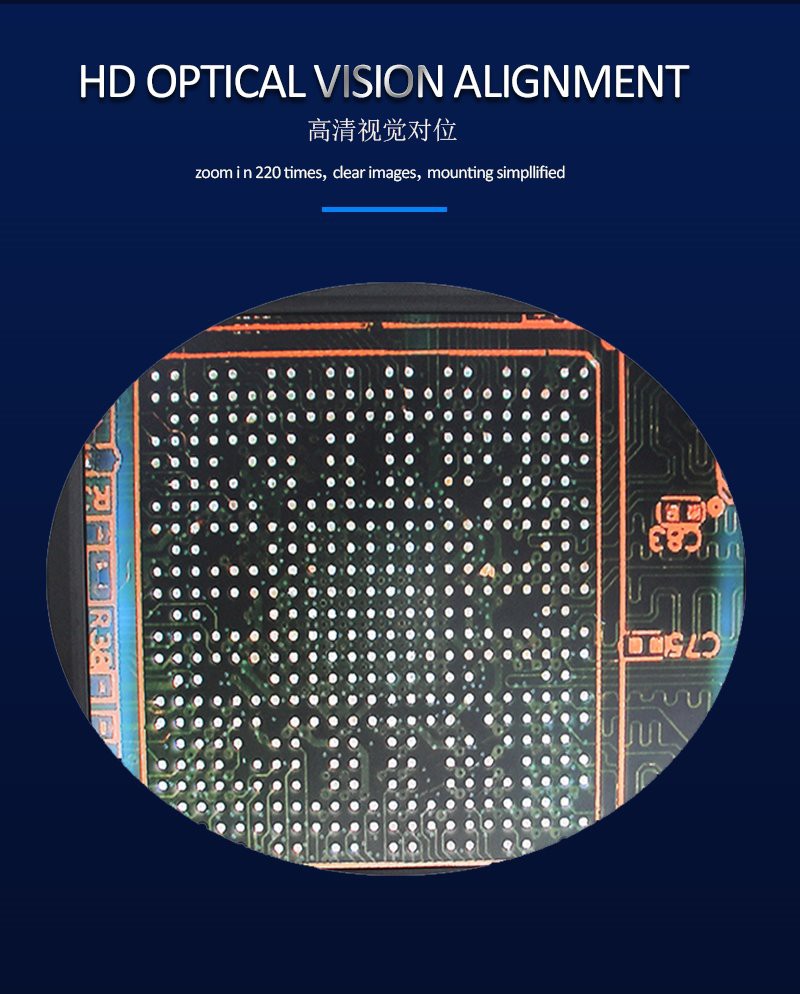

מערכת יישור CCD אופטית HD שיכולה לאפשר למפעיל להפעיל בקלות מכונת עיבוד מחדש של BGA,

שכן הליך ההרכבה נראה על מסך התצוגה.

הרכבה וחימום עליון משולבים

לייזר מציין את מיקום השבב, חרירי ואקום קולטים או מחליפים אוטומטית לצורך הלחמה או הלחמה.

אזור חימום מוקדם IR

צינור חימום סיבי פחמן אשר מתחמם במהירות, יעילות גבוהה וחיים ארוכים.

מגן זכוכית נגד טמפרטורה גבוהה המכסה אזור חימום מוקדם IR, וזה אפילו כדי

מחממים ומונעים צניחה של רכיבים קטנים פנימה.

מסך מגע

יצירת עקומות אוטומטית עבור פרופילי טמפרטורה, בזמן אמת המציגות את הטמפרטורות שלהם, בתדירות גבוהה

לחקור את טמפרטורות הריצה כדי שהטמפרטורה בפועל תגיע לטמפרטורות שנקבעו.

צ'יפס

לדוגמה, TDFN,TSOP,PBGA,CPGA ו-SOT-233 וסוגים אחרים של שבבים שאינם מופיעים ברשימה למעלה.

הידע הרלוונטי כיצד לבדוק לוח אם אחד:

בחיי היומיום, זה לא נדיר להיתקל בכשלים בלוח אם. החשיבות של לוח האם של המחשב ידועה, ולכן כאשר לוח האם של המחשב מקולקל

בעיה חמורה מאוד. מה יקרה אם לוח האם של המחשב יתקלקל? איך לתקן את לוח האם של המחשב? לאחר מכן, נציג את אמא המחשב המפורטת

שיטות תיקון לוח:

שיטת תיקון לוח אם מחשב?

תסמינים של לוח אם שבור: הקפאה, מסך כחול

1. התקלה הנפוצה ביותר בלוח האם היא שהקבלים של לוח האם מתפוצצים. התקלה היא שהמחשב מופעל מחדש מעת לעת, והמערכת פועלת לא יציבה. כי זה

הוא מודול אספקת חשמל, אם יש יותר מדי קבלים, ייתכן שלא תהיה תגובה לאתחול או למאוורר כדי להפוך את התצוגה. הופעה.

2. אם שבב לוח האם פגום, זה אומר שאין תגובה לאתחול או שכל המאווררים פועלים, ולתצוגה אין תגובה. בנוסף, אם ניתן להפעיל אותו, זה

לא בהכרח אומר שהחומרה בסדר.

גורמים לנזק ללוח אם

כשל אנושי: חיבור וניתוק כרטיסי קלט/פלט תחת מתח, ונזק לממשקים, שבבים וכו' הנגרם מכוח לא מתאים בעת התקנת לוחות ותקעים. סביבה גרועה:

חשמל סטטי גורם לרוב לשבבים (במיוחד שבבי CMOS) בלוח האם להתפרק. בנוסף, כאשר הלוח הראשי נתקל בהפסקת חשמל או גורם ספייק-

המתח הרשת ניזוק לרגע, לעתים קרובות הוא פוגע בשבב ליד תקע אספקת החשמל של לוח המערכת. אם לוח האם מכוסה באבק, זה גם יגרום לאות sh-

מעגל אור וכן הלאה.

שיטות תחזוקה נפוצות של לוח אם

1. שיטת תצפית

ראשית יש לבדוק האם יש בלוח האם סימני צריבה, האם המראה פגום, האם התקעים והשקעים מוטים, האם פיני ההתנגדות והקבלים

נגיעה, האם השבב סדוק, האם רדיד הנחושת בלוח האם מפוצץ וכו'. הקבלים האלקטרוליטיים בלוח האם נפגעים לעיתים קרובות. קל למצוא אותו

החוצה דרך התבוננות. ברגע שמתרחשת בעיה, אתה יכול למצוא קבל תואם ולהחליף אותו, וניתן לפתור את הבעיה.

2. שיטת ניקוי

ראשית, השתמש בכלי ניקוי כגון מברשת כדי להסיר את האבק על לוח האם כדי לפתור את תקלת הקצר הנגרמת עקב יותר מדי אבק, ולאחר מכן השתמש במחק כדי לנגב את התחמוצת

שכבה על פני הלוח כדי למנוע מהלוח להתחמצן.

3. שיטת חבר והחלפה

שיטה זו יכולה לקבוע אם התקלה היא בלוח האם או במכשיר ה-I/0. הפעולה הספציפית היא להחליף את אותו סוג של לוח פלאגין או שבב, ואז לשפוט את

תקלה לפי שינוי תופעת התקלה. משמש בעיקר בסביבת תחזוקה קלה לחיבור, כגון שגיאת בדיקה עצמית של זיכרון, ניתן להחליף את אותו זיכרון ל

לקבוע את סיבת הכשל.

4. שיטת אבחון תוכנה

שיטת אבחון התוכנה היא שיטה לסיוע בתחזוקת החומרה של לוח האם באמצעות תוכנית האבחון או תוכנת הבדיקה הנלוות. שיטה זו היא

מתאים לבדיקת תקלות שונות במעגלי ממשק ותקלות מעגלים שונות עם פרמטרי כתובת.

אם אתה בודק את לוח האם שלך לפי ההליכים כאמור לעיל, אבל עדיין לא עובד, אנא השתמש במכונת עיבוד מחדש של BGA באופן אוטומטי לחלוטין לתיקון בקרוב.
