תחנת BGA Rework לנייד

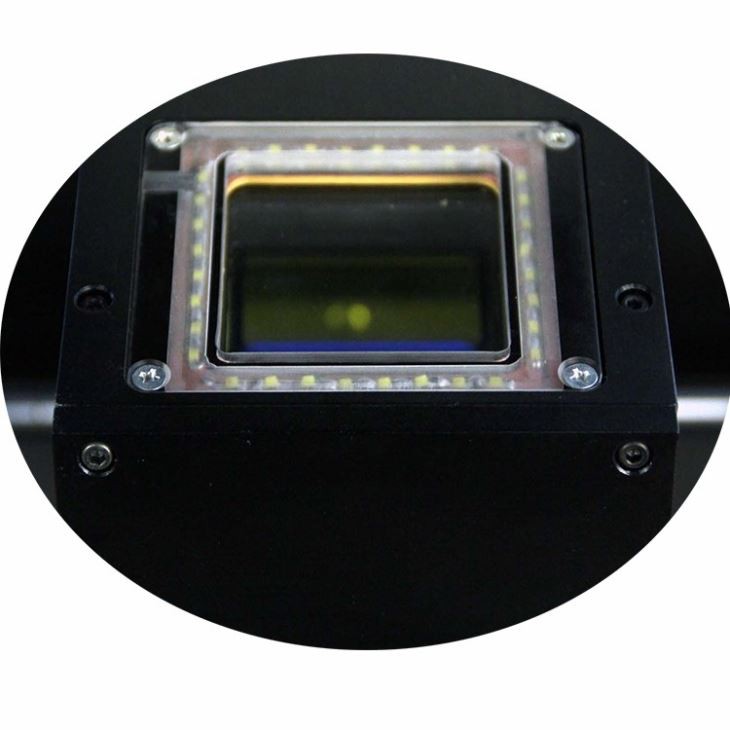

מערכת יישור אופטית 1.HD CCD למיקום
2. תפקוד בטיחות מעולה עם הגנת חירום
3. ראש חימום ראשי וראש הרכבה 2 ב-1 עיצוב
4. זרימת אוויר עליונה מתכווננת כדי לענות על הביקוש של כל שבבים
תיאור

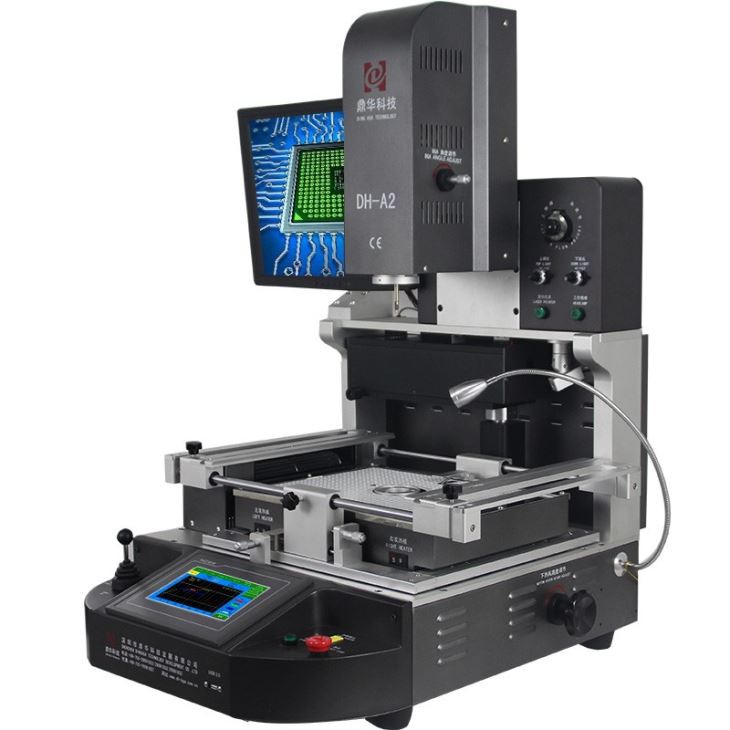

תחנת עיבוד מחדש DH-A2 BGA לנייד
תחנת העיבוד מחדש של BGA לתיקון טלפונים סלולריים מיועדת לתיקון PCB בטלפונים ניידים. תחנה זו משמשת להחלפת רכיבים כגון מעגלים משולבים, מעבדים, מעבדים גרפיים וחלקים אלקטרוניים אחרים בלוח ה-PCB. זה יכול לשמש גם כדי להסיר או להחליף רכיבים פגומים. התכונות כוללות טמפרטורה ולחץ אוויר מתכווננים, מזין הלחמה אוטומטי ומסגרות מיקום ברמת דיוק גבוהה.
הפרמטר של תחנת עיבוד מחדש DH-A2 BGA לנייד
| מפרטים | ||
| 1 | כוח מוחלט | 5400W |
| 2 | 3 גופי חימום עצמאיים | אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w |
| 3 | מֶתַח | 110~240V +/-10% 50/60Hz |
| 4 | חלקים חשמליים | מסך מגע 7 אינץ' + מודול בקרת טמפ' אינטליגנטית ברמת דיוק גבוהה + דרייבר מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר |
| 5 | בקרת טמפרטורה | K-Sensor לולאה סגורה + PID אוטומטי פיצוי טמפ' + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות. |
| 6 | מיקום PCB | חריץ V + מתקן אוניברסלי + מדף PCB נייד |
| 7 | גודל PCB ישים | מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
| 8 | גודל BGA ישים | 1*1 מ"מ ~ 80x80 מ"מ |
| 9 | מידות | 600x700x850 מ"מ (L*W*H) |
| 10 | משקל נטו | 70 ק"ג |

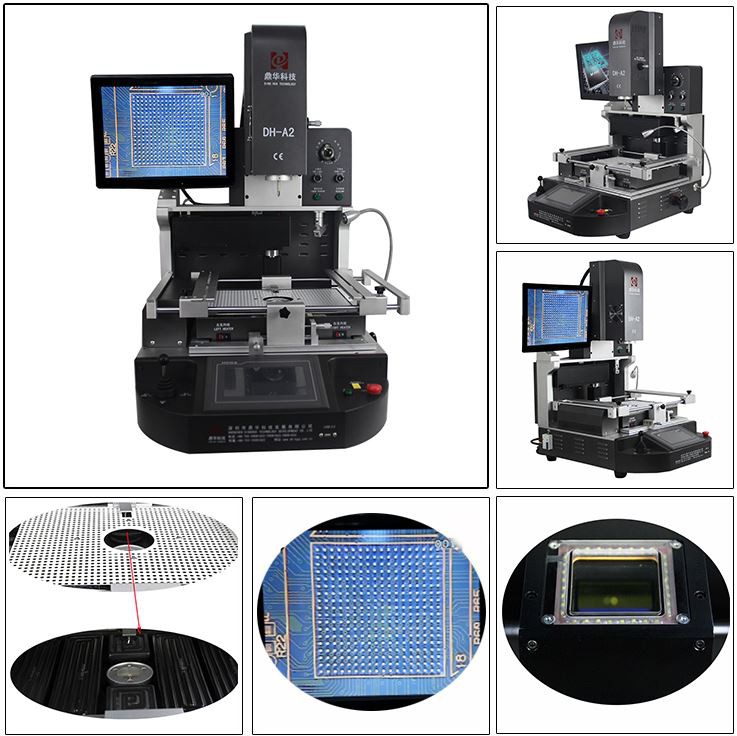

לתצוגות שונות לתחנת העיבוד מחדש של BGA
הפרטים של האיור עבור תחנת עיבוד מחדש של BGA
תכונות מתקדמות
① זרימת האוויר החם העליון מתכווננת, כדי לענות על הביקוש של כל שבבים.
② ביטול הלחמה, הרכבה והלחמה אוטומטית.
③ מיקום לייזר מובנה, עוזר למיקום מהיר עבור PCBa.
④ מערכת חימום אינפרא אדום עם שלושה מחממים עצמאיים.
⑤ ראש הרכבה עם מכשיר בדיקת לחץ מובנה, כדי להגן על ה-PCB מפני ריסוק.
⑥ ואקום מובנה בראש ההרכבה קולט שבב BGA באופן אוטומטי לאחר סיום פירוק ההלחמה.
1. מכונה: סט 1
2. הכל ארוז בארגזים יציבים וחזקים מעץ, מתאים לייבוא ויצוא.
3. זרבובית עליונה: 3 יחידות (31*31 מ"מ, 38*38 מ"מ, 41*41 מ"מ)
זרבובית תחתונה: 2 יחידות (34*34 מ"מ, 55*55 מ"מ)
4. קורה: 2 יח'
5. ידית שזיפים: 6 יח'
6. מתקן אוניברסלי: 6 יחידות
7. בורג תמיכה: 5 יחידות
8. עט מברשת: 1 יחידות
9. כוס ואקום: 3 יח'
10. מחט ואקום: 1 יחידות
11. פינצטה: 1 יחידות
12. חוט חיישן טמפ': 1 יחידות
13. ספר הוראות מקצועי: 1 יחידות
14. תקליטור הוראה: 1 יח'
כמה שאלות נפוצות על איך להגדיר טמפרטורות עבור תחנת BGA Rework עבור מכשירים ניידים:
1, עודף שטף וזיהום:יש יותר מדי שטף על פני השטח של BGA, ורשת הפלדה, כדורי ההלחמה ושולחן מיקום הכדור אינם נקיים או יבשים.
2, תנאי אחסון:משחת ההלחמה וכדורי ההלחמה אינם מאוחסנים במקרר ב-10 מעלות. ייתכן שב-PCB וב-BGA יש לחות ולא נאפו.
3, כרטיס תמיכה PCB:בעת הלחמת ה-BGA, אם כרטיס התמיכה ב-PCB הדוק מדי, אין מקום להתפשטות תרמית, מה שעלול לגרום לעיוות ולנזק ללוח.
4, ההבדל בין הלחמה עם עופרת ללא עופרת:הלחמה עופרת נמסה ב-183 מעלות, בעוד שהלחמה נטולת עופרת נמסה ב-217 מעלות. להלחמת עופרת יש נזילות טובה יותר, בעוד שהלחמה נטולת עופרת היא פחות נוזלית אך ידידותית לסביבה.
5, ניקוי צלחת חימום אינפרא אדום:אין לנקות את לוח החימום האינפרא אדום הכהה בתחתית בחומרים נוזליים. השתמש במטלית יבשה ובפינצטה לניקוי.

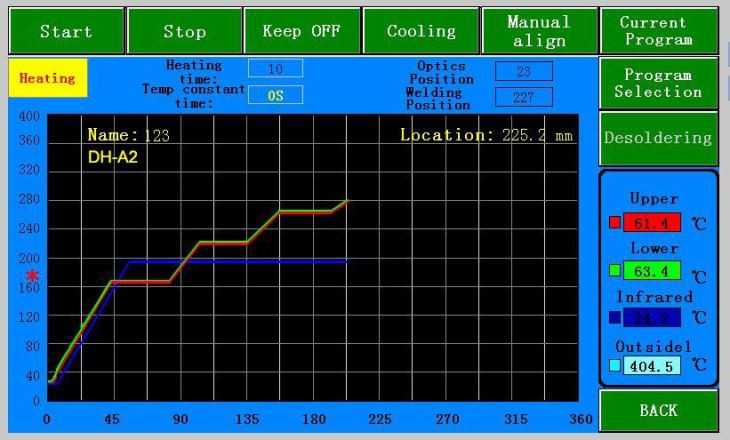

6, התאמת עקומות טמפרטורה:אם הטמפרטורה הנמדדת לא מגיעה ל-150 מעלות לאחר סיום השלב השני (שלב החימום), ניתן להגדיל את טמפרטורת היעד בעקומת הטמפרטורה בשלב השני, או להאריך את זמן הטמפרטורה הקבועה. בדרך כלל, מדידת הטמפרטורה צריכה להגיע ל-150 מעלות לאחר השלמת ריצת העקומה השנייה.
7, סובלנות טמפרטורה מקסימלית:הטמפרטורה המקסימלית שמשטח ה-BGA יכול לעמוד בה היא פחות מ-250 מעלות עבור הלחמת עופרת (הסטנדרט הוא 260 מעלות) ופחות מ-260 מעלות עבור הלחמה נטולת עופרת (התקן הוא 280 מעלות). עיין במפרטי BGA של הלקוח לקבלת מידע מדויק.
8, התאמת זמן זרימה חוזרת:אם זמן הזרימה החוזרת קצר מדי, הגדל את זמן הטמפרטורה הקבועה של קטע הזרימה החוזרת בצורה מתונה והארך את הזמן לפי הצורך.
למרות שהגדרת עקומת הטמפרטורה עבור תחנת העיבוד מחדש של BGA יכולה להיות מורכבת, יש צורך לבדוק אותה רק פעם אחת. לאחר שמירת עקומת הטמפרטורה, ניתן לעשות בה שימוש חוזר מספר פעמים. סבלנות ותשומת לב זהירה במהלך תהליך ההגדרה חיוניים כדי להבטיח שתחנת העיבוד מחדש של BGA מוגדרת כהלכה, ובכך להבטיח תפוקת עבודה חוזרת גבוהה.
