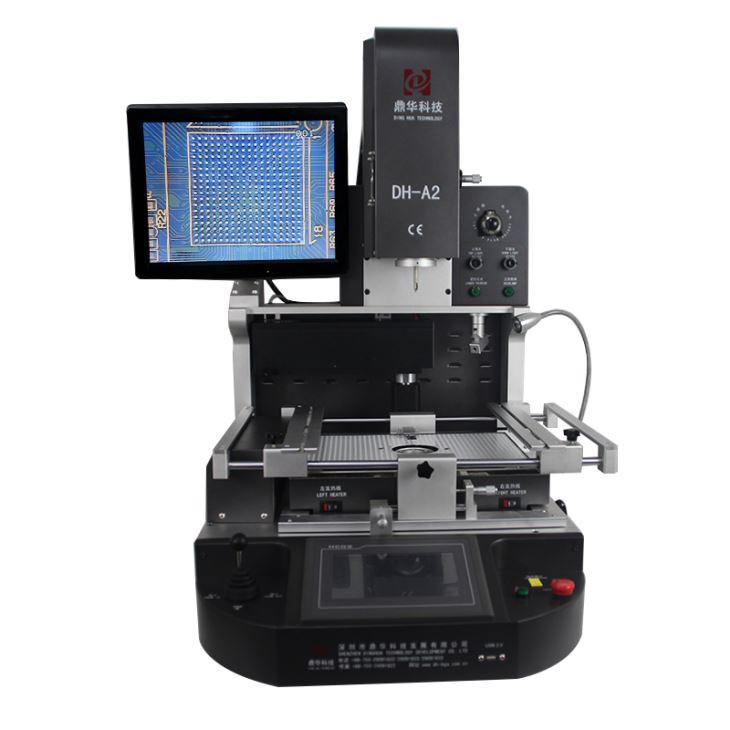

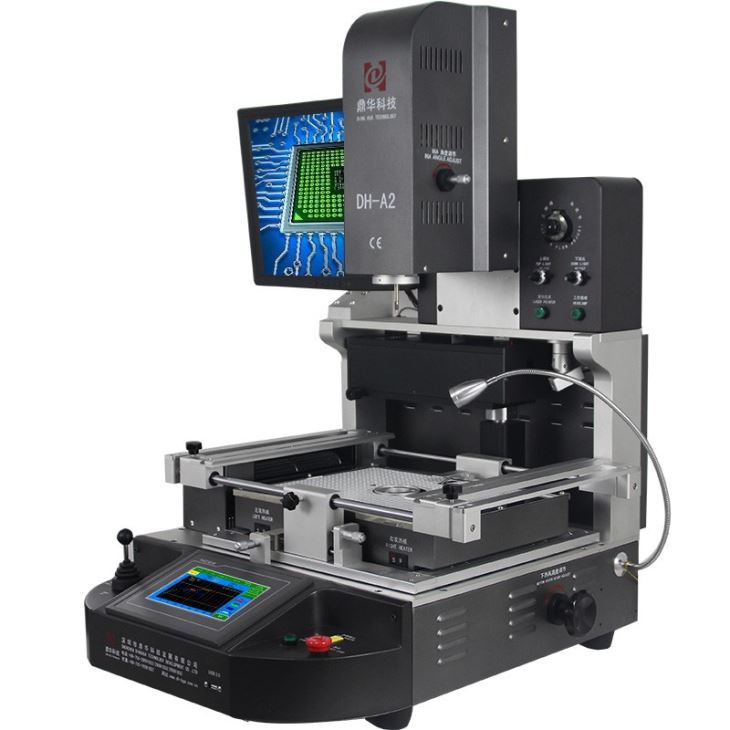

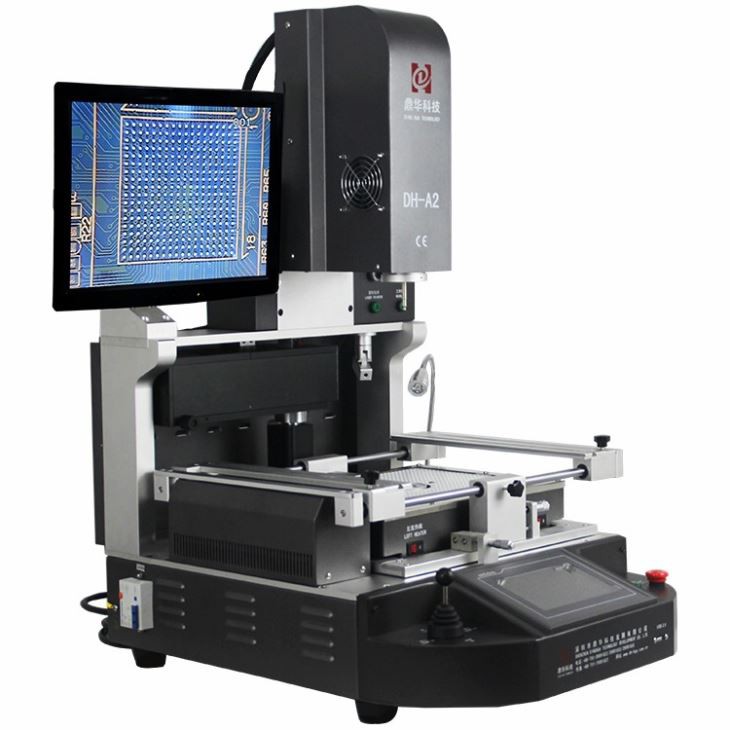

מכונת ריבול אוטומטית Ic ניידת

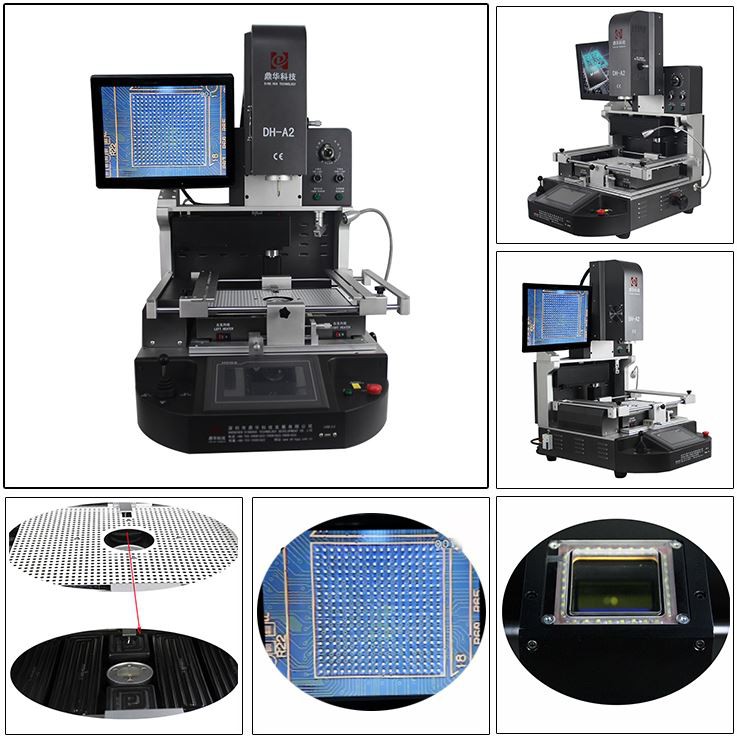

1. מערכת יישור אופטי HD CCD למיקום 2. פונקציית בטיחות מעולה עם הגנת חירום 3. ראש חימום עליון וראש הרכבה 2 ב-1 עיצוב4. זרימת אוויר עליונה מתכווננת כדי לענות על הדרישה של כל שבבים
תיאור
מכונת ריבול אוטומטית ic ניידת
מכונת כדור חוזר אוטומטית ניידת של IC היא מכשיר המשמש לתיקון או החלפה של המעגלים המשולבים (IC) על גבי
לוח האם של הטלפון הנייד. זוהי דרך יעילה וחסכונית לתקן את ה-ICs הפגומים מבלי להחליף את
לוח האם כולו, מקצר את זמן התיקון והעלות עבור הטכנאי.
מכונת הכדור מחדש משתמשת בתהליכים שונים כגון חימום מוקדם, שטף, יישור, זרימה חוזרת וקירור לתיקון
או להחליף את ה-IC במכשיר הנייד. התהליך כולל הסרת ה-IC הפגום מלוח האם, ניקוי
ביצוע השטח, יישור כדורים חדשים העשויים מסגסוגת מיוחדת למיקום המדויק של ה-IC שהוסר, ולאחר מכן הלחמה
ה-IC החדש על לוח האם.
מכונת ה-reballing האוטומטית חוסכת זמן ומפחיתה את הסיכון לנזק ללוח האם כפי שהיא תוכננה
לעשות זאת באופן אוטומטי, כדי להבטיח שתהליך ה-reballing יתבצע ביעילות.
לסיכום, המכונה הניידת ל-IC reballing אוטומטית היא כלי חיוני עבור טכנאי תיקון טלפונים ניידים, שכן היא
מאיץ את תהליך התיקון וחוסך בעלויות על ידי תיקון לוח האם במקום החלפתו לחלוטין.
| כוח מוחלט | 5500W |
| 3 גופי חימום עצמאיים | אוויר חם עליון 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 3000w |
| מתח | 110~240V פלוס /-10 אחוז 50/60 הרץ |
| חלקים חשמליים | מסך מגע בגודל 7 אינץ' בתוספת מודול בקרת טמפ' חכמה ברמת דיוק גבוהה בתוספת דרייבר מנוע צעד בתוספת PLC בתוספת תצוגת LCD בתוספת מערכת CCD אופטית ברזולוציה גבוהה בתוספת מיקום לייזר |
| בקרת טמפרטורה | K-Sensor בלולאה סגורה בתוספת PID פיצוי טמפ' אוטומטי בתוספת מודול טמפ', דיוק טמפ' y בתוך ±2 מעלות. |
| מיקום PCB | V-groove בתוספת מתקן אוניברסלי בתוספת מדף PCB נייד |
| גודל PCB ישים | מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
| גודל BGA ישים | 1*1 מ"מ ~ 80x80 מ"מ |
| ממדים | 600x700x850 מ"מ (L*W*H) |
| משקל נטו | 70 ק"ג |

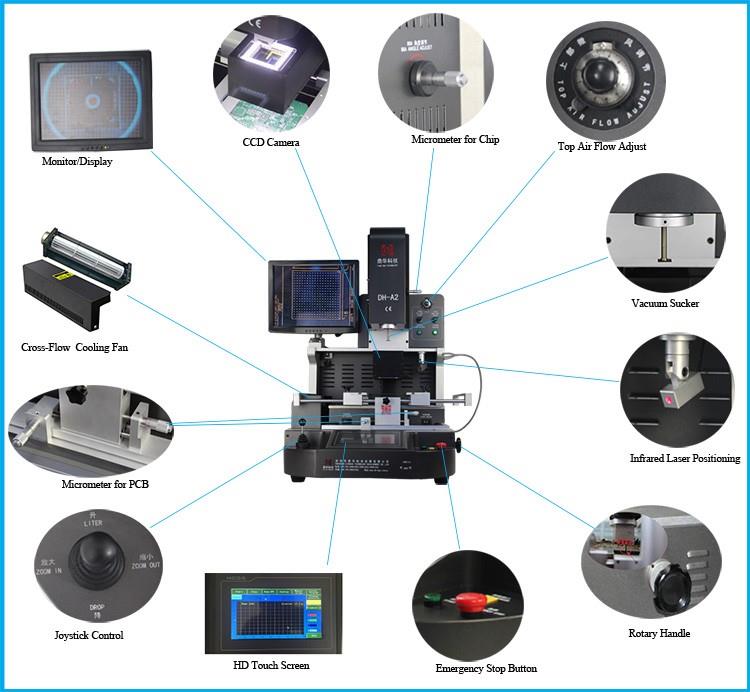

מאפיינים מתקדמים
① זרימת האוויר החמה העליונה מתכווננת, כדי לענות על הביקוש של כל שבבים.
② ביטול הלחמה, הרכבה והלחמה אוטומטית.
③ מיקום לייזר מובנה, עוזר למיקום מהיר עבור PCB.
④ מערכת חימום אינפרא אדום עם שלושה מחממים עצמאיים.

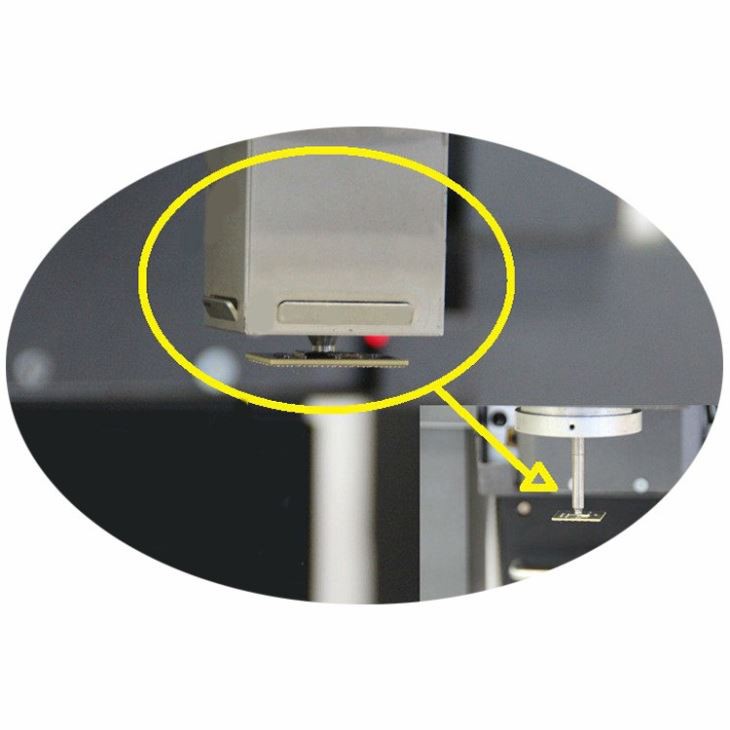

⑤ ראש הרכבה עם מכשיר בדיקת לחץ מובנה, כדי להגן על ה-PCB מפני ריסוק.
⑥ ואקום מובנה בראש ההרכבה קולט שבב BGA באופן אוטומטי לאחר השלמת הסרת ההלחמה.

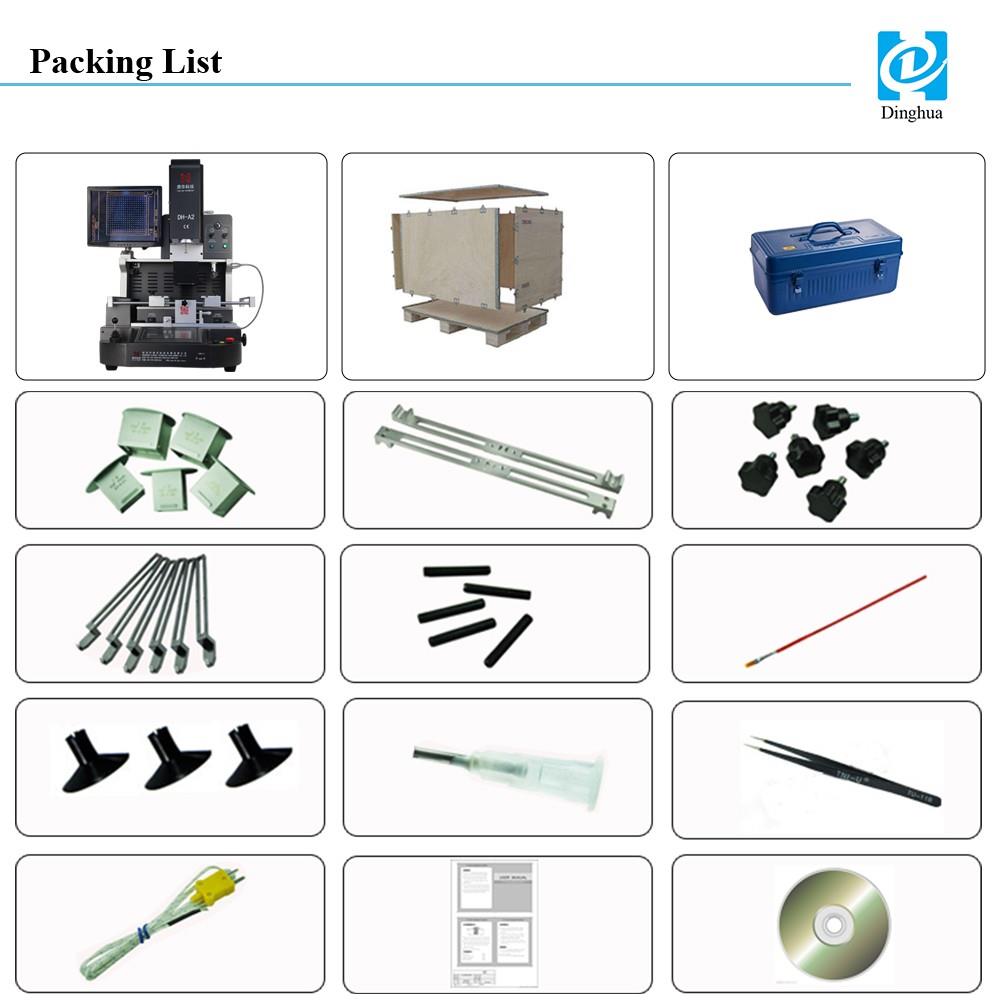

1. מכונה: סט 1
2. הכל ארוז בארגזים יציבים וחזקים מעץ, מתאים לייבוא ויצוא.
3. זרבובית עליונה: 3 יחידות (31*31 מ"מ, 38*38 מ"מ, 41*41 מ"מ)
זרבובית תחתונה: 2 יחידות (34*34 מ"מ, 55*55 מ"מ)
4. קורה: 2 יח'
5. ידית שזיפים: 6 יח'
6. מתקן אוניברסלי: 6 יחידות
7. בורג תמיכה: 5 יחידות
8. עט מברשת: 1 יחידות
9. כוס ואקום: 3 יח'
10. מחט ואקום: 1 יחידות
11. פינצטה: 1 יחידות
12. חוט חיישן טמפ': 1 יחידות
13. ספר הוראות מקצועי: 1 יחידות
14. תקליטור הוראה: 1 יח'
