תיאור

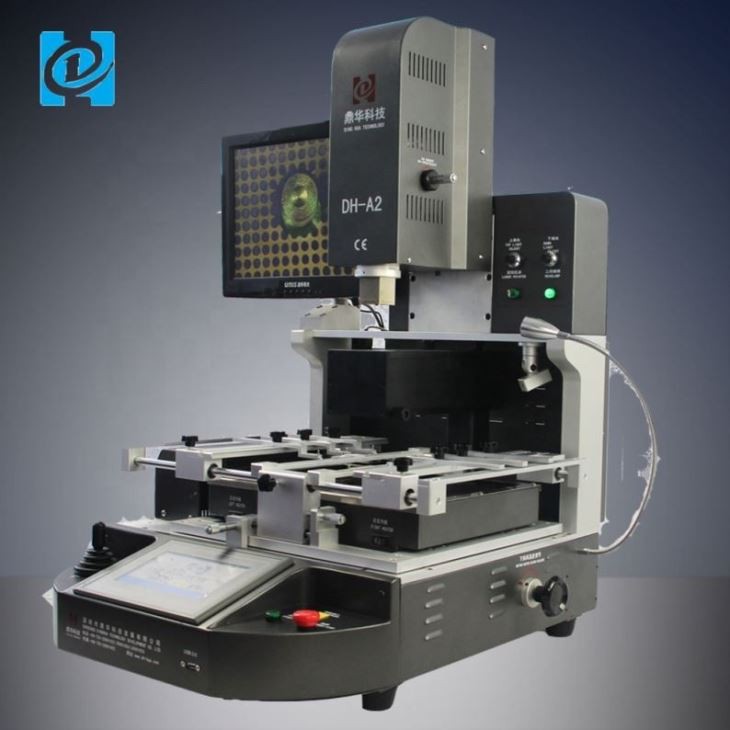

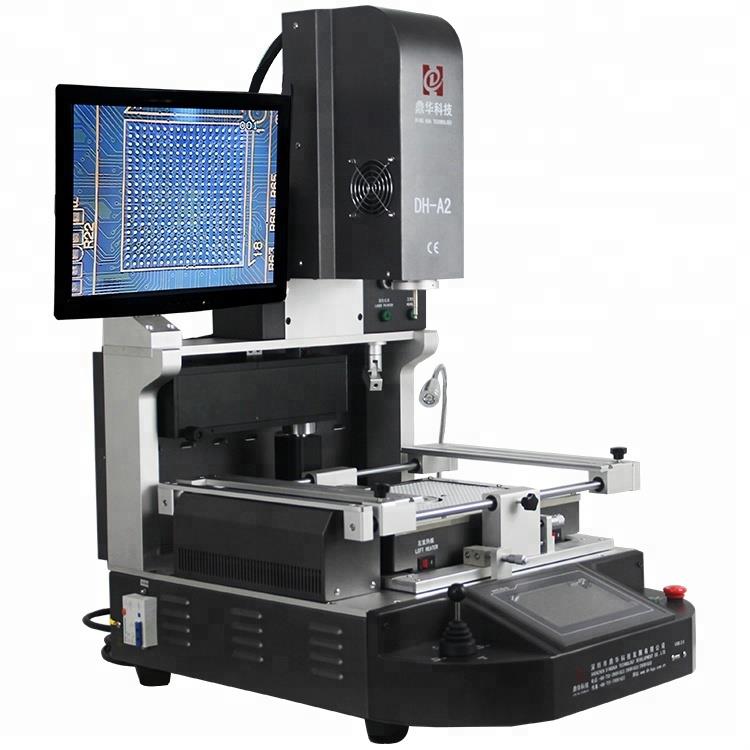

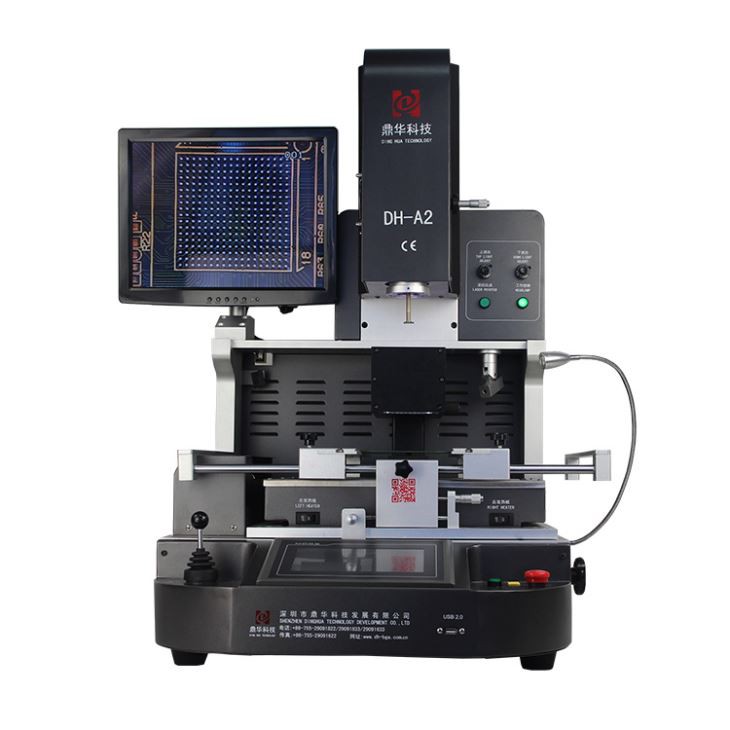

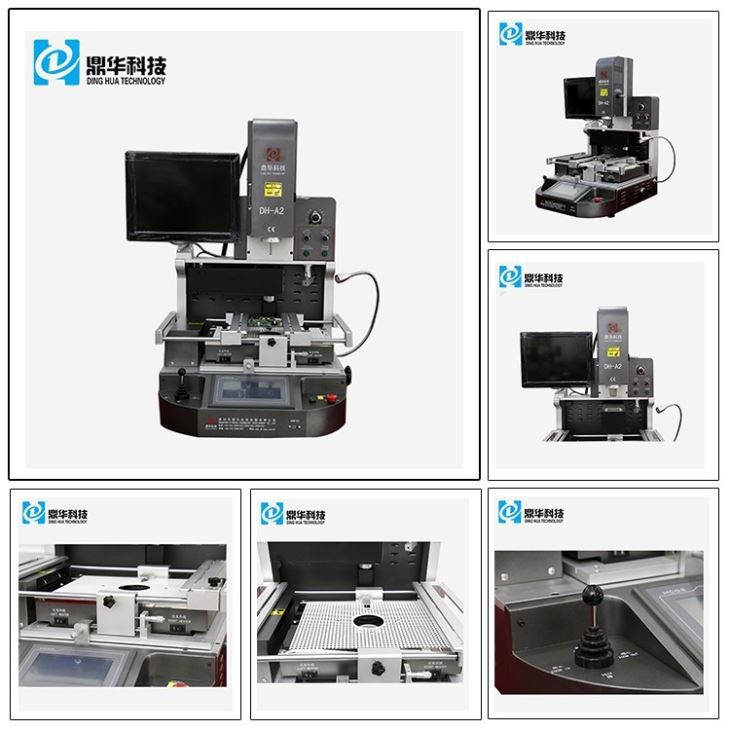

מערכת הלחמת SMT אינפרא אדום DH-A2
DH -A2 מטכנולוגיית שנזן דינגהואה היא תחנת עבודה חצי אוטומטית / היברידית IR + תחנת עבודה חוזרת של אוויר חם המותאמת לטלפון נייד, מחשב נייד, קונסולת משחקים ותיקוני לוח אלקטרוניקה . זה משלבת:
- תנורי חימום באוויר החם התחתון (≈ 1,200 W כל אחד)
- אזור חימום טרום אינפרא אדום תחתון (≈ 2,700–3, 000 w) לחימום של PCB ורכיבים אפילו

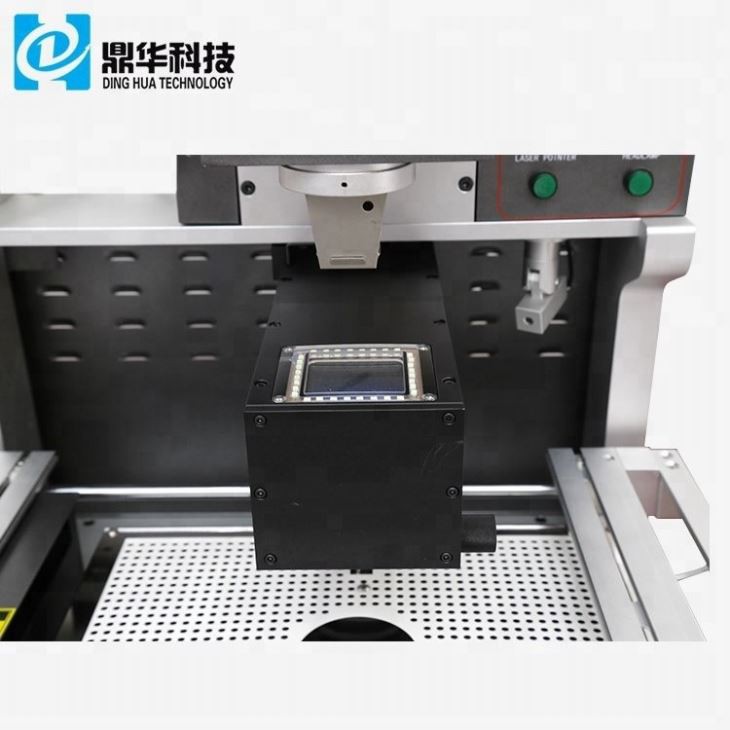

- מערכת חזון עם מצלמת CCD ומיקום לייזר אופציונלי ליישור מדויק .
- מחשב תעשייתי משובץ / PLC ומסך מגע HMI, תומך במצבים אוטומטיים / ידניים, איסוף ואקום, חישת מיקום, אחסון וניתוח פרופיל
|
מפרט
|
|||
|
1
|
כוח מוחלט
|
5300w
|
|
|
2
|
3 תנורי חימום עצמאיים
|
אוויר חם עליון 1200 ווא
|
|
|
3
|
מֶתַח
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
חלקים חשמליים
|
7 '' מסך מגע + דיוק גבוה מודול בקרת טמפ 'חכמה + מנהל התקן מנוע צעד + PLC + תצוגה LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר
|
|
|
5
|
בקרת טמפרטורה
|
K-Sensor Loop-Loop + PID פיצוי טמפ אוטומטי + מודול טמפ, דיוק טמפ 'תוך ± 2 מעלות .
|
|
|
6
|
מיקום PCB
|
V-groove + מתקן אוניברסלי + מדף PCB הניתן לזזה
|
|
|
7
|
גודל PCB ישים
|
מקסימום 370x410 מ"מ דקות 22x22 מ"מ
|
|
|
8
|
גודל BGA ישים
|
2x2mm ~ 80x80 מ"מ
|
|
|
9
|
מידות
|
600x700x850mm (l*w*h)
|
|
|
10
|
משקל נטו
|
64 ק"ג
|
|
תכונות מתקדמות
① זרימת האוויר החם העליון ניתנת להתאמה כדי לעמוד בדרישות של שבבים שונים .
② תומך בניתוח אוטומטי, הרכבה והלחמה .

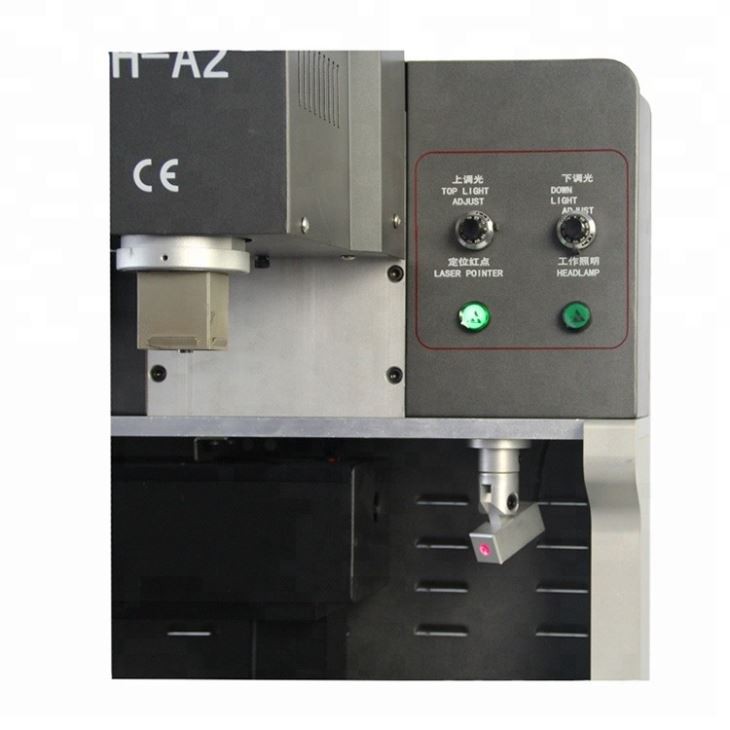

③ מערכת מיקום לייזר מובנית ליישור PCB מהיר .
④ מערכת חימום אינפרא אדום עם שלושה תנורי חימום עצמאיים .
⑤ ראש הרכבה כולל מכשיר לגילוי לחץ מובנה למניעת נזק ל- PCB .
⑥ ואקום מובנה בראש ההרכבה מרים אוטומטית את שבב ה- BGA לאחר הוסרה הושלמה .
- מכונה: סט 1
- כולם ארוזים במקרי עץ יציבים וחזקים, המתאימים לייבוא וייצוא .
- זרבובית עליונה: 3 יח '(31*31 מ"מ, 38*38 מ"מ, 41*41 מ"מ) זרבובית תחתונה: 2 יחידות (34*34 מ"מ, 55*55 מ"מ)
- קרן: 2 יח '
- ידית שזיף: 6 יח '
- מתקן Unicersal: 6 יח '
- בורג תמיכה: 5 יח '
- עט מברשת: 1 יח '
- כוס ואקום: 3 יח '
- מחט ואקום: 1 יח '
- פיצוץ: 1 מחשב
- חוט חיישן זמני: 1 מחשב
- ספר הוראות מקצועי: 1 מחשבים
- תקליטור הוראה: 1 מחשבים
