Optical Alignment Mobile IC Repair Tools

Optical Alignment Mobile IC Repair Tools

כלי תיקון ניידים IC הם ציוד מיוחד המשמש לתיקון ויישור מדויק של מעגלים משולבים (ICs) במכשירים ניידים כמו סמארטפונים. כלים אלה, לרוב חלק מתחנות עיבוד מחדש של BGA, כוללים מערכות אופטיות בעלות דיוק גבוה, כגון מיקרוסקופים או מצלמות, למיקום מדויק של ICs. הם מבטיחים יישור נכון של רכיבים קטנים, כמו שבבי BGA, עם רפידות מעגלים. המערכת כוללת גם ציוד הלחמה או עיבוד חוזר עם תכונות אוטומטיות ובקרת טמפרטורה מדויקת, המאפשרת תיקונים בטוחים ויעילים.



ביטול הלחמה של BGA כדור ופח



מפרטים:

1	כוח מוחלט	5200w
2	3 גופי חימום עצמאיים	אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w
3	מֶתַח	AC220V±10% 50/60Hz
4	חלקים חשמליים	מסך מגע 7 אינץ' + מודול בקרת טמפ' אינטליגנטית ברמת דיוק גבוהה + דרייבר מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר
5	בקרת טמפרטורה	K-Sensor בלולאה סגורה + PID פיצוי טמפ' אוטומטי + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות.
6	מיקום PCB	חריץ V + מתקן אוניברסלי + מדף PCB נייד
7	גודל PCB ישים	מקסימום 370x410 מ"מ מינימום 22x22 מ"מ
8	גודל BGA ישים	2x2 מ"מ ~ 80x80 מ"מ
9	מידות	600x700x850 מ"מ (L*W*H)
10	משקל נטו	70 ק"ג

יישומים:



מְאַפיֵן:

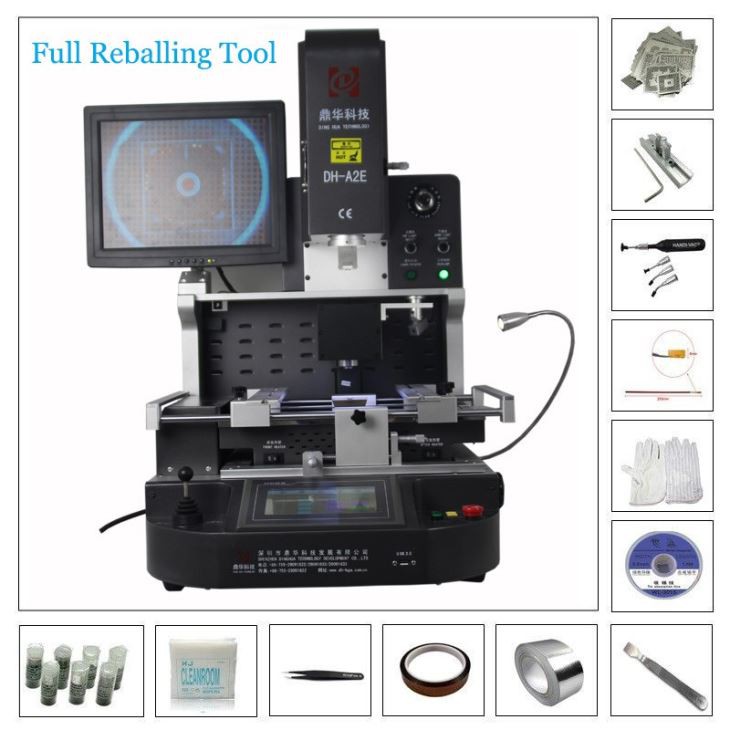

רשימת אריזה:

חומרים: מארז עץ חזק + סורגים מעץ + כותנות פנינה מוכחות עם סרט

1 יחידה כלי תיקון ניידים של יישור אופטי

עט מברשת 1 יחידה

מדריך הוראות 1 יחידה

וידאו CD 1 יחידה

3 יחידות חרירים עליונים

2 יחידות חרירי תחתון

6 יחידות מתקנים אוניברסליים

6 יחידות ברגים מהודקים

בורג תמיכה 4 יחידות

פינצטה 1 יחידה

גודל פראייר: קוטר ב-2,4,8,10,11 מ"מ

מפתח משושה פנימי: M2/3/4

גודל: 81*76*85 ס"מ

משקל ברוטו: 115 ק"ג



שאלות נפוצות

1. איך החבילה עושה? האם תהליך ההפצה מאובטח?

מארז עץ קשיח, מוטות עץ וכותנת פנינה חסינת עטופה בסרט, כולם עובדים יחד כדי לשמור על

המכונה מאובטחת לאורך כל המשלוח.

2. איך זה יועבר? כמה זמן ייקח למכונה להגיע?

בדרך כלל לוקח בערך 5 ימים על ידי שליח על ידי DHL, FedEx, UPS וכו '.

או שאתה יכול לנסוע במטוס (שירות מדלת לשדה התעופה) ולהגיע תוך כשלושה ימים.

במקום זאת, אתה יכול לנסוע בסירה לנמל הימי; הצורך המינימלי ב-CBM הוא 1 CBM, והנסיעה אורכת 30 יום.

3. האם אתה יכול להציע את האחריות? מה לגבי התמיכה לאחר הרכישה?

למכונה יש אחריות לשנה וסיוע טכני חינם.

לאחר רכישת אחת מהמכונות שלנו, אנו מציעים סיוע טכני וסרטים חינוכיים המצורפים

לציוד.

4. האם זה פשוט להשתמש במכונה הזו? האם אני עדיין יכול להשתמש בו ביעילות אם אין לי מיומנות כלשהי?

ואכן, המכונות שלנו עשויות להיות פשוטות לתפעול. בעוד לימוד השימוש בהם לוקח בדרך כלל בין שניים

ושלוש שעות, אם אתה מיומן, הלמידה תעבור הרבה יותר מהר.

5, האם תיתן לנו הדרכה חינם אם נבקר במפעל שלך?

בְּהֶחלֵט! אנו מזמינים אתכם בחום להשתתף בהדרכה במפעל שלנו.

6. מהם תנאי התשלום?

T/T, MoneyGram, Western Union, PayPal וכו'.





מִפרָט:



כוח מוחלט	5200W
מחמם עליון	1200W
מחמם תחתון	שני 1200W, דוד IR שלישי 2700W
מֶתַח	AC220V/110V±10％ 50Hz
מערכת האכלה	מערכת הזנה אוטומטית לשבב
מצב פעולה	שני מצבים: ידני ואוטומטי, בחירה חופשית! מסך מגע HD, אדם-מכונה אינטליגנטי, הגדרת מערכת דיגיטלית.
אחסון פרופיל טמפרטורה	50,000 קבוצות (מספר בלתי מוגבל של קבוצות)
עדשת מצלמת CCD אופטית	מתיחה וקיפול אוטומטיים כדי לבחור ולהניח שבב BGA
הגדלה של מצלמה	1.8 מיליון פיקסלים
כוונון עדין של שולחן העבודה:	±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה
דיוק מיקום:	±0.015 מ"מ
מיקום Bga	מיקום בלייזר, מיקום מהיר ומדויק של PCB ו-BGA
עמדת PCB	מיקום אינטליגנטי, PCB ניתן לכיוון X, Y עם "תמיכה ב-5 נקודות" + תושבת PCB עם V-groov + מתקנים אוניברסליים.
תְאוּרָה	נורת עבודה לד טייוואן, מתכווננת בכל זווית
בקרת טמפרטורה	חיישן K, לולאה קרובה, בקרת PLC
דיוק טמפ'	±2 מעלות
גודל PCB	מקסימום 450×400 מ"מ מינימום 22×22 מ"מ
שבב BGA	1x1 - 80x80 מ"מ
מרווח שבבים מינימלי	0.015 מ"מ
חיישן מזג חיצוני	1 יחידה
מידות	L740×W630×H710 מ"מ
משקל נטו	70 ק"ג
