מכונת חיבור של IC ניידת

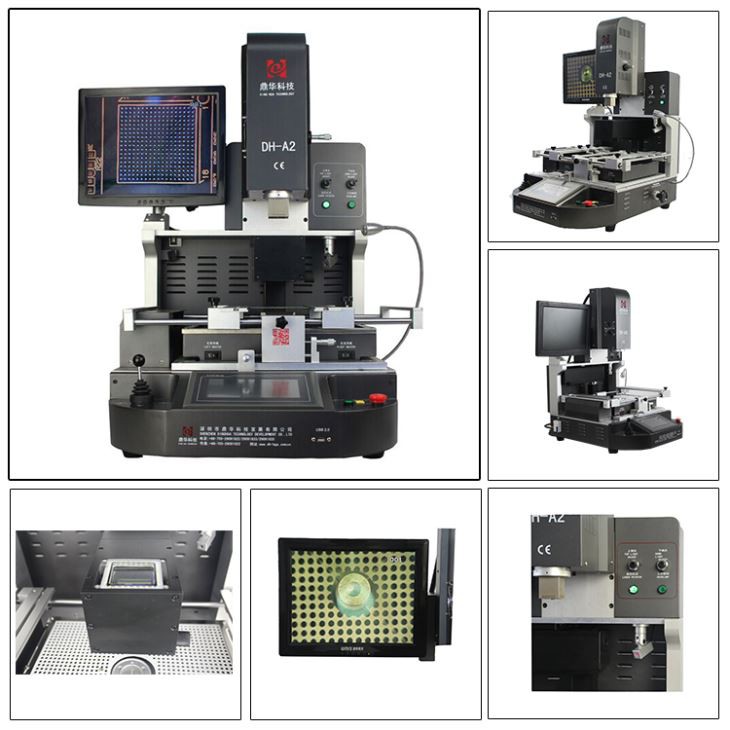

יישום של תחנת DH-A2 אוטומטית BGA DERBERT DETTER1.SMART טלפון /תיקון iPhone /iPad; 2. Notebook /מחשב נייד /מחשב /MacBook /PC תיקון; 3. Xbox 360/PS2/PS3/PS4 Wii וכן על תיקון קונסולות משחקי וידאו; 4. העבודות חוזרות של LED/SMD/SMT/IC BGA; 5. BGA VGA CPU GPU הלחמת הלחמה; 6. CHIPS BGA, CHFP QFN CHIP, PC, PLCC PSP PSY DRECK.
תיאור
מכונת סיבוב של IC ניידת לאייפון, Huawei, Samsung, LG וכו '.
השימוש הנרחב במכשירים ניידים מודרניים שיפר מאוד נוחות והנאה למשתמשים. עם זאת, היא גם העלתה את הרף לאנשי מקצוע בתחום התחזוקה הניידת.
כדי לשרת טוב יותר מכשירים אלה, הצגנו לראשונה את מכונת הכדור הכבד של ה- IC הנייד, מה שמאפשר שירותי תחזוקה באיכות גבוהה. מכשיר זה מאופיין ביעילותו ובמהירותו, ומאפשר תיקוני מכשירים ניידים מהירים ויעילים.
עבור מותגים שונים של מכשירים ניידים, כמו iPhone, Huawei, Samsung, LG וכו ', מכונת הכדור הכבד הנייד IC מציעה יתרונות ייחודיים. זה תואם למעבדים מסוגי אריזה שונים, תומך בפעולות חוזרות ונשנות וניתן לנקות אותו ולייבש במלואו, אפילו במצבים בהם פלדה מרותכת שטוחה מועדת לפגיעה, ללא צורך בפירוק. המכונה מתאימה אוטומטית את הטמפרטורה ואת זמן העבודה כנדרש. זה מבטיח בטיחות תפעולית תוך שיפור הכנסות המכירות ושביעות רצון הלקוחות.
מכונת הכדור הכבד הנייד של IC מספקת גם שירות מקצועי לאחר המכירה.
סרטון הדגמה של תחנת תיקון אוטומטית DH-A2E:
1. תכונות מוצר
• סילוק, הרכבה והלחמה באופן אוטומטי.

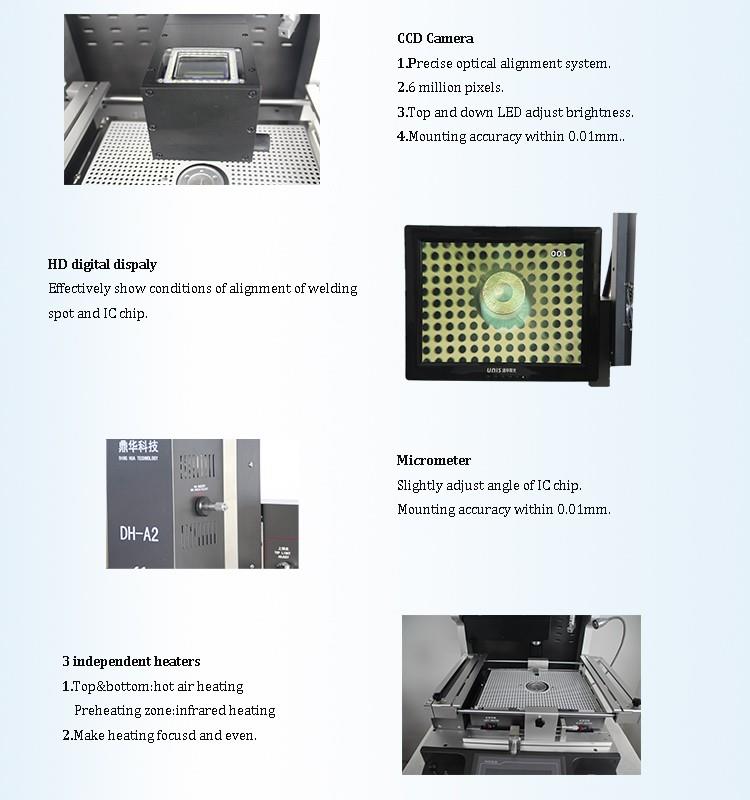

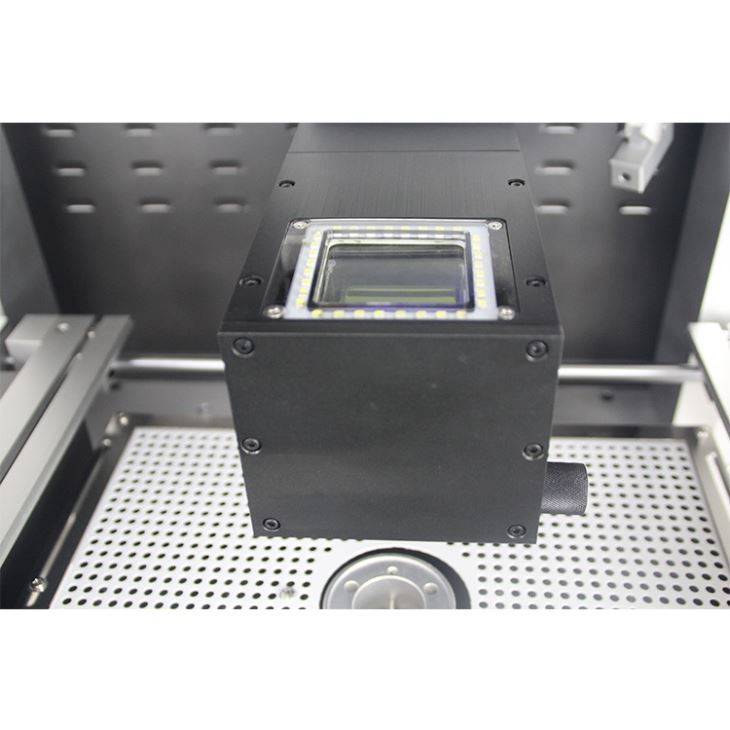

• מצלמת CCD מבטיחה יישור מדויק של כל מפרק הלחמה,
• שלושה אזורי חימום עצמאיים מבטיחים בקרת טמפרטורה מדויקת.

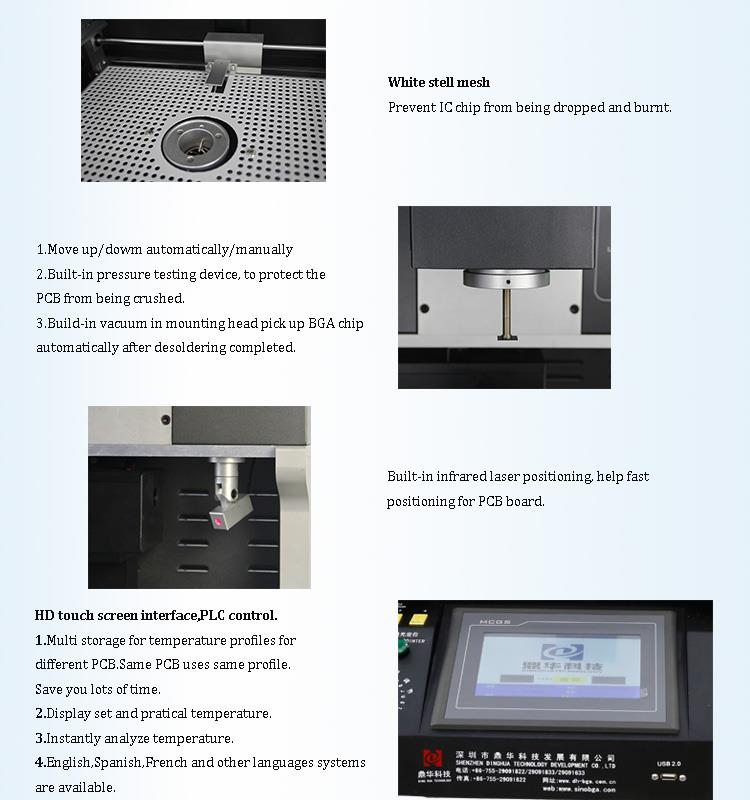

• תמיכה במרכז עגול אוויר מרובה חור עגול שימושי במיוחד עבור PCB בגודל גדול ו- BGA
ממוקם במרכז PCB. הימנע ממצב הלחמה קר ומטיפת IC.
• פרופיל הטמפרטורה של דוד האוויר החם התחתון יכול להגיע לגובה של 300 מעלות, קריטי עבור
לוח האם בגודל גדול. בינתיים, ניתן להגדיר את התנור העליון כסנכרן או Ind-
עבודה אפויה.

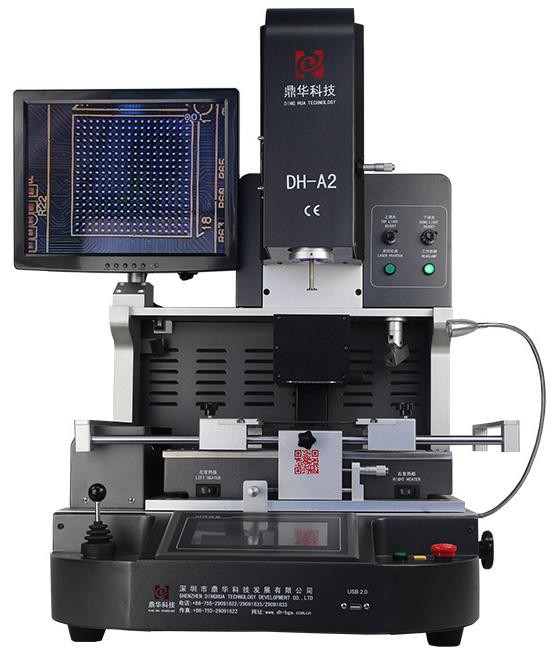

DH-G620 זהה לחלוטין ל- DH-A2, סילוק אוטומטי, איסוף, מחזיר והלחמה עבור שבב, עם יישור אופטי להתקנה, לא משנה אם יש לך ניסיון או לא, אתה יכול לשלוט בזה בעוד שעה.
2. פרט
| כּוֹחַ | 5300W |
| דוד עליון | אוויר חם 1200 וואט |
| דוד בולום | אוויר חם 1200 וואט, אינפרא אדום 2700W |
| ספק כוח | AC220V ± 10% 50/60Hz |
| מֵמַד | L530*W670*H790 מ"מ |
| פוזיליוני | תמיכת PCB של V-Groeve, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי מסוג k. בקרת לולאה סגורה. חימום עצמאי |
| דיוק טמפרטורה | ± 2 מעלות |
| גודל PCB | מקסימום 450*490 מ"מ, דקה 22*22 מ"מ |
| ספסל עבודה מכוונון עדין | ± 15 מ"מ קדימה/אחורה, ± 15 מ"מ ריי/משמאל |
| Bgachip | 80*80-1*1 מ"מ |
| מרווח שבבים מינימלי | 0. 15 מ"מ |
| חיישן זמני | 1 (אופונאלי) |
| משקל נטו | 70 ק"ג |

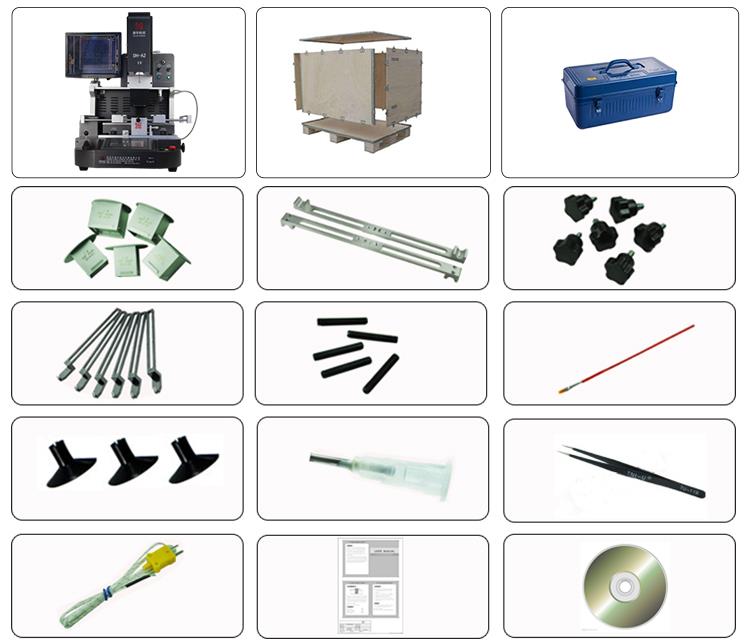

3. מכשירים של מכונת חיבור של IC ניידים

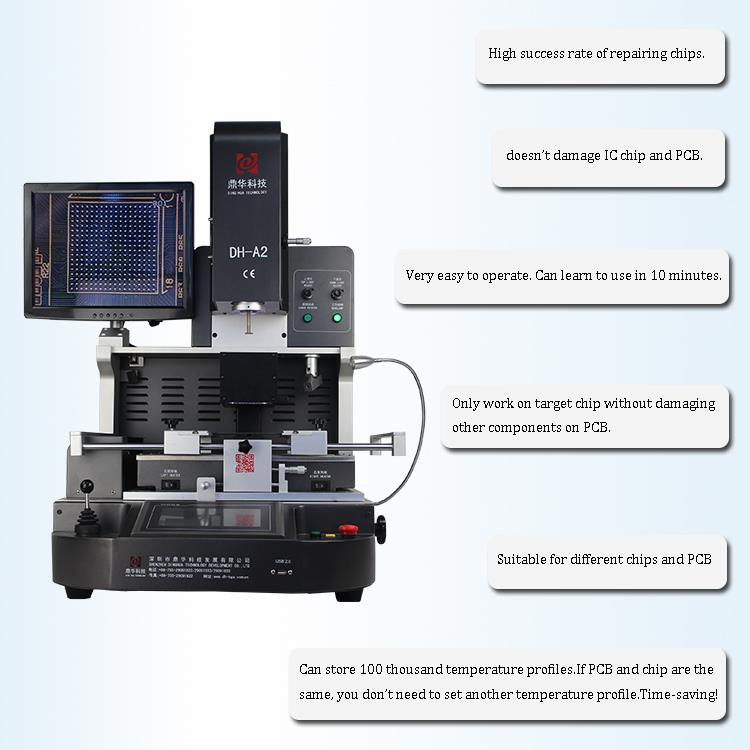

4. מדוע בוחרים את מכונת ההפעלה של ה- IC הנייד שלנו?
5. קיר
כדי להציע מוצרים איכותיים, Shenzhen Dinghua פיתוח טכנולוגי Co., Ltd
הראשון שעבר תעודות UL, E-Mark, CCC, FCC, CE ROHS. בינתיים, לשפר ולשלם
מערכת האיכות, Dinghua עברה את ISO, GMP, FCCA, C-TPAT אישור ביקורת באתר.
6. אריזת ומשלוח מכונת מחדש של ה- IC הנייד
7. קשר למכונת ריבוי של IC ניידת
Email: john@dh-kc.com
WhatsApp/WeChat/Mob: +86 157 6811 4827
8. ידע קשור
כישורי תפעול תחזוקה של BGA
(1). הכנת BGA לפני הוסרה.
הגדר את מצב הפרמטר של Sunkko 852B לטמפרטורה 280 מעלות ~ 310 מעלות; זמן סילוק: 15 שניות;
פרמטרים של זרימת אוויר: × × × (1 ~ 9 קבצים יכולים להיות מוגדרים מראש על ידי קוד משתמש);
לבסוף, הסוגר המוגדר למצב המצב האוטומטי, ולציפורן הפח של Sunkko 202 BGA אנטי-סטטי
תחנת תיקון משמשת להרכבה על לוח ה- PCB של הטלפון הנייד עם הקצה האוניברסלי ולתקן אותו על הראשי
פלטפורמת דמיון.
(2). סילוק
בטכנולוגיית תיקון לוח BGA, זכרו את הכיוון והמיקום של השבב לפני שלא יוחסו.
אם אין מסגרת מיקום מודפסת על ה- PCB, סמן אותה עם סמן, הזריק כמות קטנה של שטף
בתחתית ה- BGA ובחר BGA מתאים. גודל זרבובית הריתוך המיוחד של BGA מותקן
ב- 852B.
יישר את הידית אנכית עם ה- BGA, אך שימו לב שהזרבובית חייבת להיות במרחק של כ -4 מ"מ מהרכיבה-
Ent. לחץ על כפתור התחל על ידית 852B. הסופר הסופר יתאים אוטומטית עם הפרמה מראש-
TERS.
לאחר הסילוק, רכיב ה- BGA מוסר עם עט יניקה לאחר 2 שניות, כך שהמקור
ניתן להפצה באופן שווה על כדור הלחמה על רפידות ה- PCB וה- BGA, וזה יתרון עבור המשנה
הלחמת BGA בשוויון. אם יש עודף פח על כרית ה- PCB, השתמש בתחנת הלחמה נגד סטטי כדי לטפל
זה באופן שווה. אם הוא מחובר בצורה קשה, אתה יכול למרוח את השטף שוב על ה- PCB ואז להתחיל את 852B לחמם
שוב ה- PCB, ולבסוף הופך את חבילת הפח למסודרת וחלקה. הפח ב- BGA מוסר לחלוטין
על ידי רצועת הלחמה דרך תחנת הלחמה אנטיסטטית. שימו לב לאנטי-סטטי ואל תטמפו יתר
טור, אחרת, זה יפגע בכרית או אפילו בלוח האם.
(3). ניקוי BGA ו- PCB.
נקה את כרית ה- PCB בעזרת מי שטיפה גבוהה בטווח טווח, השתמש במנקה קולי (עם מכשיר אנטי-סטטי) כדי למלא את
לשטוף מים ולנקות את ה- BGA שהוסר.
(4). נטיעת שבב BGA פח.
BGA Chip Tinning חייב להשתמש בגיליון פלדה עם גרסאות לייזר עם רשת חד צדדית מסוג קרניים. עובי של
גיליון הפלדה נדרש להיות בעובי 2 מ"מ, והקיר כולו נדרש להיות חלק ומסודר. התחתון
יש להשוות חלק מחור הקרן (פנייה לפנים של BGA). החלק העליון (גירוד לחור הקטן) הוא
10 מיקרומטר ~ 15 מיקרומטר. (שתי הנקודות לעיל ניתן לראות על ידי זכוכית מגדלת פי עשרה), כך שמרס ההדפסה
יכול בקלות ליפול על ה- BGA.
(5). ריתוך שבבי BGA.
החל כמות קטנה של שטף עבה על כדורי הלחמה של BGA וכריות PCB (נדרש טוהר גבוה, הוסף רוזין פעיל
לאלכוהול הטהור האנליטי להתמוסס), ולהשיג את הסימן המקורי כדי למקם את ה- BGA. במקביל של w-
אלדינג, ניתן לקשור את ה- BGA ולמקומו כדי למנוע את פיצוץו באוויר חם, אך הטיפול צריך להיות
נלקח לא לשים יותר מדי שטף, אחרת, השבב ייעקר בגלל בועות מוגזמות שנוצרו על ידי
נָטָף. לוח ה- PCB ממוקם גם בתחנת תחזוקה אנטי סטטית ומתוקנת עם קצה אוניברסלי ומוצב
אופקית. הפרמטרים של הסופר החכמה מראש מראש לטמפרטורה של 260 מעלות C ~ 280 מעלות צלזיוס, ריתוך
זמן: 20 שניות, פרמטרי זרימת האוויר אינם משתנים. כפתור ההלחמה האוטומטי מופעל כאשר
זרבובית BGA מיושרת עם השבב ועוזב 4 מ"מ. כאשר כדור הלחמה של BGA נמס וכרית ה- PCB יוצרת טוב יותר
הלחמת סגסוגת פח, ומתח פני השטח של כדור ההלחמה גורם למרכז את השבב באופן אוטומטי גם אם
הוא סוטה במקור מה- Mainboard כך שהוא ייעשה. שים לב שלא ניתן ליישם את ה- BGA במהלך ה- WE-
תהליך lding. גם אם לחץ הרוח גבוה מדי, יתרחש מעגל קצר בין כדורי ההלחמה מתחת ל- BGA.
