BGA מכונת ריבולינג מחיר

BGA מכונת ריבולינג מחיר

1. תכונות המוצר של BGA Reballing Machine Price

• הסרה, הרכבה והלחמה אוטומטית. ביטול הלחמה, הרכבה והלחמה אוטומטית.

• מצלמת CCD מבטיחה יישור מדויק של כל מפרק הלחמה,

• שלושה אזורי חימום עצמאיים מבטיחים בקרת טמפרטורה מדויקת.

• תמיכה מרכזית עגולה מרובה חורים באוויר חם שימושית במיוחד עבור PCB ו-BGA בגודל גדול הממוקמים במרכז

PCB. הימנע מהלחמה קרה ומצב של נפילת IC.

•פרופיל הטמפרטורה של מחמם אוויר חם תחתון יכול להגיע עד 300 מעלות, קריטי עבור לוח אם בגודל גדול.

בינתיים, ניתן להגדיר את המחמם העליון כעבודה מסונכרנת או עצמאית.

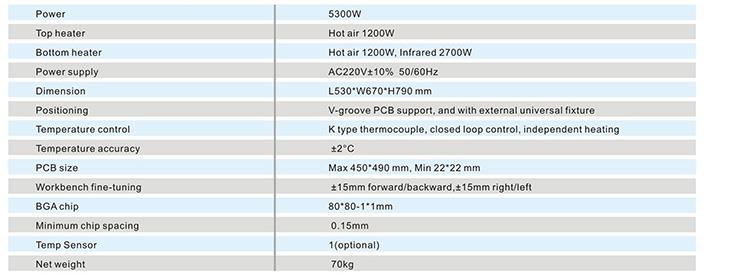

2. מפרט של BGA Reballing מכונת מחיר

3.פרטים של BGA Reballing Machine מחיר

4. למה לבחור את מחיר מכונת ה-BGA Reballing שלנו?

5. תעודה של BGA Reballing מכונת מחיר

כדי להציע מוצרים איכותיים, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD הייתה הראשונה להציע

לעבור תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות,

Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.

6. אריזה ומשלוח של מחיר מכונת BGA Reballing

7. ידע בנושא תיקון לוח אם

1 עריכת שיטת בדוק לוח

1. שיטת תצפית: האם יש שרופה, שרופה, קצף, שבירת לוח, חלודה שקע ומים.

2. שיטת מדידת טבלה: בין אם ההתנגדות פלוס 5V, GND קטנה מדי (מתחת ל-50 אוהם).

3. בדיקת הפעלה: עבור הלוח הפגום, ניתן להתאים מעט את המתח הגבוה ל-0.5-1V. לאחר הפעלת המתח, נעשה שימוש ב-IC שבלוח הידני

לגרום לשבב הבעייתי להתחמם, כך שייתפס.

4. בדיקת עט לוגית: בדוק אם האות חזק או חלש בכל קצה של עמודי הכניסה, הפלט והבקרה של ה-IC החשודים.

5. זהה את אזורי העבודה העיקריים: לרוב הלוחות יש חלוקת עבודה ברורה, כגון: אזור בקרה (CPU), אזור שעון (מתנד גביש) (חלוקת תדרים),

אזור תמונת רקע, אזור פעולה (אדם, מטוס), אזור סינתזת סאונד וכו'. זה חשוב מאוד לתיקון מעמיק של לוח המחשב.

2 שיטות עריכה לפתרון בעיות

1. יחשוד בשבב, לפי הוראות המדריך, תבדוק קודם אם יש אות (צורת גל) במסופי הכניסה והיציאה, אם יש

אין קלט, אז בדוק את אות הבקרה של ה-IC (שעון) וכו'. אם יש, ה-IC הזה גרוע האפשרות גדולה, אין אות בקרה, עקבו אל הקוטב הקודם שלו עד שהוא מוצא

IC פגום.

2. בינתיים אין להסיר את המוט מהמוט ולהשתמש באותו דגם. או שה-IC עם אותו תוכן תוכנית נמצא מאחור, ואתחול כדי לראות

אם עדיף לאשר אם ה-IC פגום.

3. השתמש בשיטת הקו המשיק וקו המגשר כדי למצוא את קו הקצר: מצא כמה קווי אות וקווי הארקה, בתוספת 5V או IC מרובים אחרים.

מחובר לקצר, אתה יכול לחתוך את הקו ולמדוד שוב, לקבוע אם מדובר בבעיית IC או בעיית משטח לוח, או בהשאלת אותות

מ-ICs אחרים להלחמה ל-IC עם צורת גל שגויה כדי לראות אם התמונה משתפרת, ולשפוט אם ה-IC טוב או רע.

4. שיטת בקרה: מצא לוח מחשב טוב עם אותו תוכן כדי למדוד את צורת גל הפינים של ה-IC המתאים ומספר ה-IC לאישור

האם ה-IC פגום.

5. בדוק את ה-IC עם תוכנת ICTEST במתכנת המיקרו-מחשב האוניברסלי (ALL-03/07) (EXPRO-80/100 וכו').

עריכת 3 שיטות הסרה

1. שיטת גזירה: ללא נזק ללוח, לא ניתן למחזר.

2. גררו את שיטת הפח: הלחמו את הפח משני צידי פין ה-IC, השתמשו במלחם בטמפרטורה גבוהה כדי לגרור קדימה ואחורה, והפעילו את ה-IC (קל לנזק

הלוח, אבל יכול להגן על IC הבדיקה).

3. שיטת ברביקיו: צלייה על מנורות אלכוהול, כיריים גז, כיריים חשמליות ועוד. לאחר המסת הפח על הלוח, מייצרים IC (לא קל לתפיסה).

4. שיטת סיר פח: מכינים סיר פח מיוחד על התנור החשמלי. לאחר שהפח נמס, ה-IC שייפרק על הלוח טובל בסיר הפח, וה-IC

ניתן להוציא מבלי לפגוע בלוח, אך הציוד אינו קל לייצור.

5. אקדח חום חשמלי: השתמש באקדח חום חשמלי מיוחד כדי לפרוק את הסרט, לפוצץ את החלק של ה-IC שיש לפרוק, ואז ניתן להוציא את ה-IC לאחר הפח (שים לב

שיש לנער את אקדח האוויר כאשר הצלחת נושבת, אחרת לוח המחשב יתפוצץ. עם זאת, העלות של רובה האוויר גבוהה, בדרך כלל בערך

2,000 יואן.) בתור תיקון חומרה מקצועי, תחזוקת לוחות היא אחד הפרויקטים החשובים ביותר. לאחר מכן, קח לוח אם פגום, כיצד לקבוע

באיזה רכיב יש בעיה?

עורך 4 כישלון הסיבה העיקרית

1. תקלות מעשה ידי אדם: כרטיסי קלט/פלט מחוברים עם חשמל, ונזק לממשקים, שבבים וכו' שנגרם מכוח לא מתאים בעת טעינת לוחות ותקעים

2. סביבה ירודה: חשמל סטטי גורם לרוב לשבב בלוח האם (במיוחד שבב CMOS) להתפרק. בנוסף, כאשר לוח האם

נתקל בנזקים באספקת החשמל או בשפיץ שנוצר על ידי מתח הרשת, לעתים קרובות הוא פוגע בשבב ליד תקע אספקת החשמל של לוח המערכת. אם לוח האם

מכוסה באבק, זה גם יגרום לקצר אות. 3. בעיות באיכות המכשיר: נזק עקב איכות ירודה של השבב והתקנים אחרים. הדבר הראשון שיש לציין הוא

שאבק הוא אחד האויבים הגדולים של לוח האם.

הוראות

הוראות הפעלה (3)

עדיף לשים לב לאבק. השתמש במברשת כדי להבריש בעדינות את האבק על לוח האם. בנוסף, חלק מהכרטיסים בלוח האם והשבבים הם בצורת סיכות,

מה שמוביל לרוב למגע לקוי עקב חמצון של הפינים. השתמש במחק כדי להסיר את שכבת תחמוצת פני השטח ולחבר אותה מחדש. כמובן, אנחנו יכולים להשתמש בטריכלורואתן--באידוי*,

שהוא אחד הנוזלים לניקוי הלוח הראשי. יש גם הפסקת חשמל פתאומית, כדאי לכבות מיד את המחשב, כדי לא להתקשר פתאום ללוח האם

וספק הכוח נשרף. עקב הגדרות BIOS שגויות, אם עושים אוברקלוק... אתה יכול לקפוץ לנקות את הקו ולהרים אותו שוב. אם ה-BIOS פגום, כגון חדירת וירוס...

אתה יכול לשכתב את ה-BIOS. מכיוון שלא ניתן למדוד את ה-BIOS על ידי המכשיר, הוא קיים בצורה של תוכנה. על מנת לחסל את כל הסיבות שעלולות לגרום לבעיות

בלוח האם, עדיף לצחצח את ה-BIOS של לוח האם. ישנן סיבות רבות לכשל של המערכת המארחת. לדוגמה, לוח האם עצמו או כשלים שונים בכרטיס

אפיק הקלט/פלט עלול לגרום לתקלה במערכת. שיטת התחזוקה של plug-and-play היא שיטה פשוטה לקביעת התקלה בלוח האם או במכשיר ה-I/O. השיטה

זה לכבות את לוח החיבור אחד אחד, ובכל פעם ששולפים לוח, המכונה פועלת כדי לראות את מצב ההפעלה של המכונה. לאחר הפעלת הלוח

בדרך כלל לאחר שליפת בלוק מסוים, התקלה נגרמת על ידי תקלה של הלוח או חריץ ה-I/O המתאים. ומעגל העומס פגום. אם אתחול המערכת עדיין

לא תקין לאחר הסרת כל הלוחות, ככל הנראה התקלה היא בלוח האם. שיטת ההחלפה היא בעצם החלפת אותו סוג של לוח פלאג-אין, האוטובוס

מצב זהה, אותה פונקציה של לוח החיבור או אותו סוג של חילופי שבבים הדדיים, על פי השינוי של תופעת התקלה כדי לקבוע את התקלה.

שיטה זו משמשת בעיקר בסביבות תחזוקה קלות לחיבור, כגון שגיאות בדיקה עצמית של זיכרון, שיכולות להחליף את אותו זיכרון.
