מכונת החלפת IC
DH-A2 תחנת עיבוד מחדש של BGA אוטומטית הלחמה, הלחמה והרכבה אוטומטית של שבבים. קצב תיקון מוצלח גבוה ידידותי למשתמש
תיאור

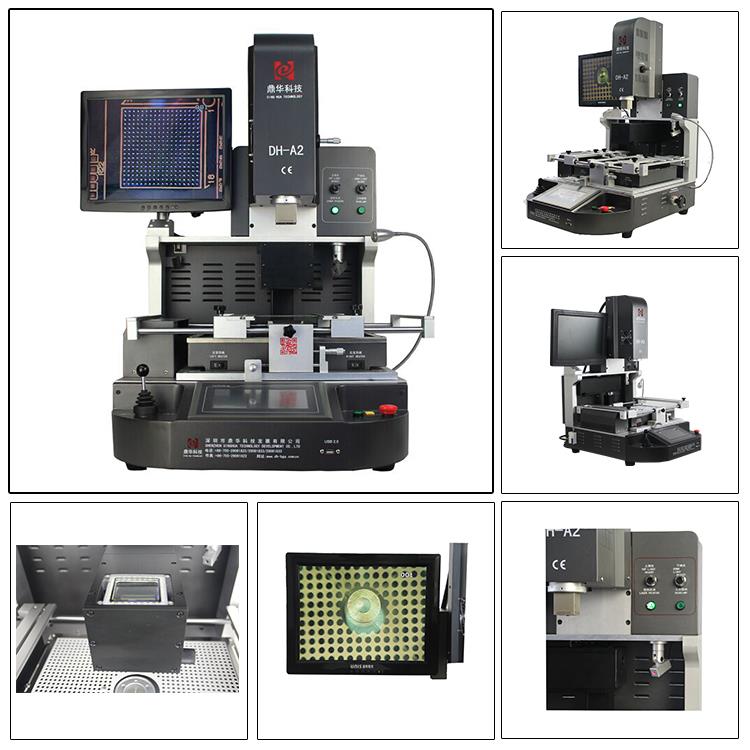

מכונת החלפת IC אוטומטית עם מערכת יישור אופטית
1. יישום של מכונת החלפת IC
מתאים ל-PCB שונים.
לוח האם של מחשב, סמארטפון, מחשב נייד, לוח לוגי של MacBook, מצלמה דיגיטלית, מזגן, טלוויזיה ו
ציוד אלקטרוני אחר מהתעשייה הרפואית, תעשיית התקשורת, תעשיית הרכב וכו'.
מתאים לסוגים שונים של שבבים: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, שבב LED.
2. תכונות המוצר של מכונת החלפת IC
• ביטול הלחמה, הרכבה והלחמה אוטומטית.
• מצלמת CCD מבטיחה יישור מדויק של כל מפרק הלחמה,
• שלושה אזורי חימום עצמאיים מבטיחים בקרת טמפרטורה מדויקת.
• תמיכה מרכזית עגולה מרובה חורים באוויר חם שימושית במיוחד עבור PCB ו-BGA בגודל גדול הממוקמים במרכז
PCB. הימנע מהלחמה קרה ומצב של נפילת IC.
•פרופיל הטמפרטורה של מחמם אוויר חם תחתון יכול להגיע עד 300 מעלות, קריטי עבור לוח אם בגודל גדול.
בינתיים, ניתן להגדיר את המחמם העליון כעבודה מסונכרנת או עצמאית.

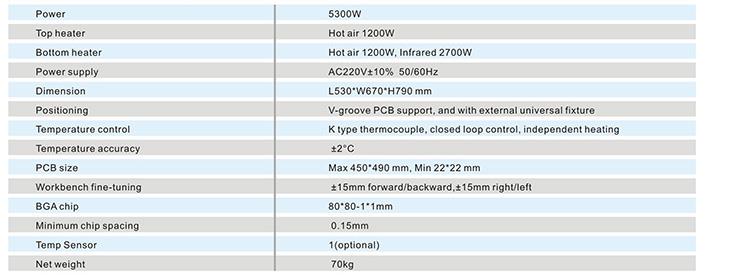

3. מפרט של מכונת החלפת IC

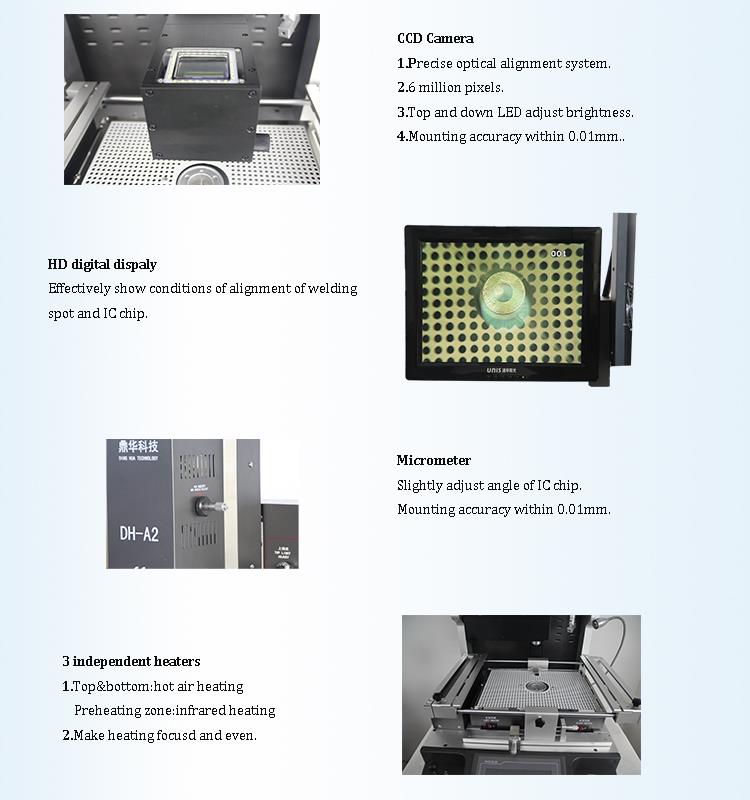

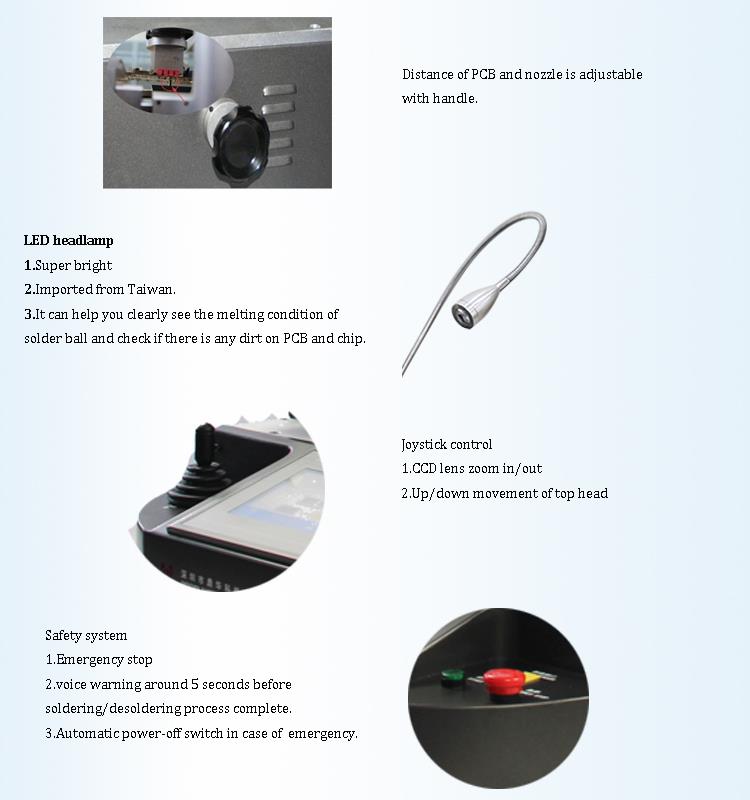

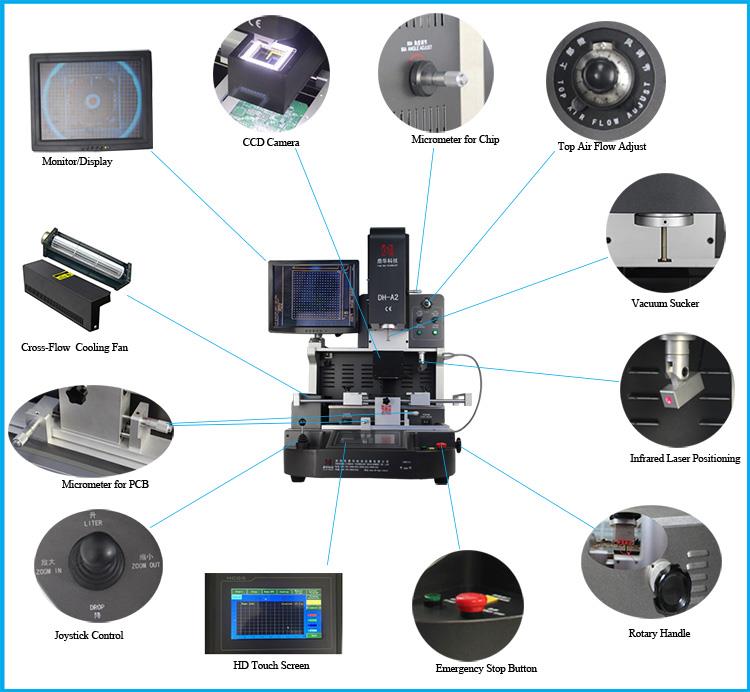

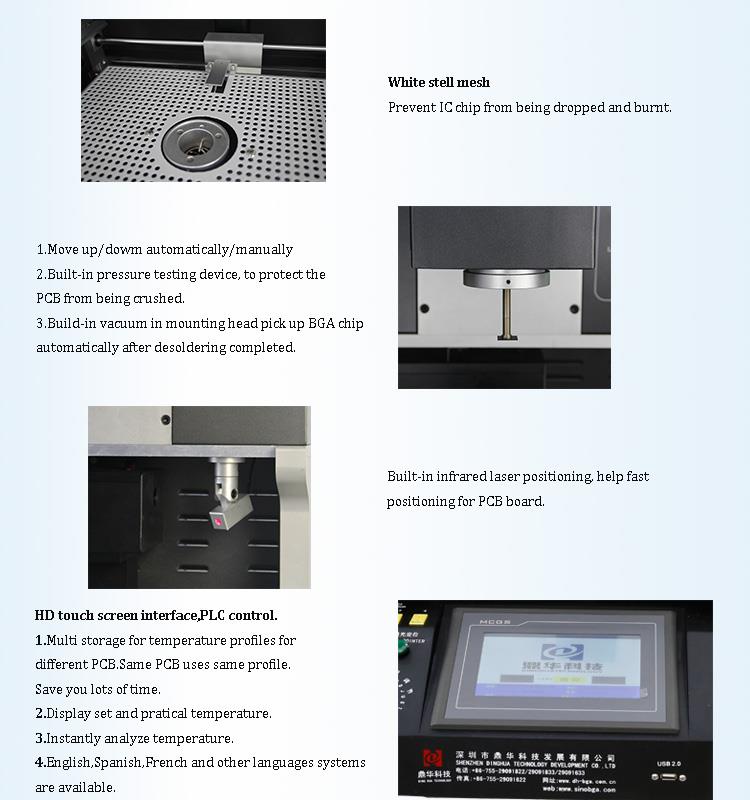

4. פרטים של מכונת החלפת IC

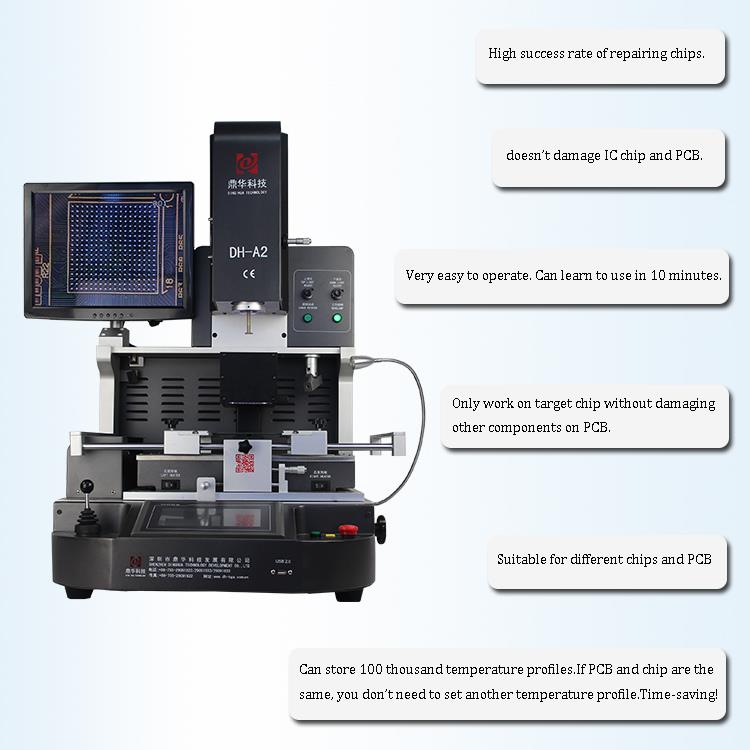

5. למה לבחור במכונת החלפת IC שלנו?
6. תעודה של מכונת החלפת IC
כדי להציע מוצרים איכותיים, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD הייתה הראשונה לעבור
תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות, Dinghua יש
עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.
7. אריזה ומשלוח שלמכונת החלפת IC
8. צור קשר עבור מכונת החלפת IC
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9. ידע קשור
היכונו לתחזוקה
1. ערכו ניתוח ראשוני של הכשל:
תומכת העזה לעשות זאת אינה אומרת עידוד חוסר רחמים. כמו תופעת הכשל, הסיבה לכשל איננה זהה. אם אתה נתקל באותותופעת כישלון, ברור שאין זה חכם לקחת באופן עיוור את התרופה ולהחליף את המכשיר באופן עיוור. אם יש לך קצת ספק במהלך התחזוקה, אתה תהיה להוטכדי להחליף את המכשיר. זה גם עלול לגרום לתקלות חדשות רבות, שיגרמו לצרות או יגבירו את הקושי בעבודות התחזוקה. במקרים חמורים, לוח מעגל יקרניתן לפרק ולגרוט לחלוטין ולא ניתן לשחזר.
אז מהי הדרך הנכונה? יש להקפיד על מדידה קפדנית של הרכיבים הרלוונטיים. לדוגמה, אם נמצא כי מכשיר אינו תקין בתפקוד, אין צורך בכךלהצהיר מיד שהמכשיר מקולקל. במקום זאת, יש צורך להמשיך ולבדוק את המכשירים והעקבות השונים הסובבים אותו. רק על ידי חקירה מקיפה אפשראנו רואים את התופעה ומגלים את המהות.
השלבים הכלליים של עבודת ניתוח התקלות הם כדלקמן:
(1), תופעת הכשל של המעגל (פנייה לצוות התיקונים).
(2) ניתוח ראשוני של מיקומים אפשריים של התפלגות תקלות לפי תופעת התקלות.
(3), על פי חלוקת השטח הפונקציונלית של המעגל כדי ליצור תרשים זרימת תקלות פשוט.
(4), צעד אחר צעד לפי תרשים זרימת התקלות, המועיל מאוד לצבירת ניסיון השיפוט.
בנוסף, לאחר תיקון התקלה, יש לרשום את כל הליכי התחזוקה, ולמיין ולמיין חומרי תחזוקה רלוונטיים כדי להנחות תחזוקה עתידית.
2. הכן את הכלים והמידע הדרושים:
(1) הכן את מכשירי המדידה הדרושים, כגון בודק תחזוקה, מולטימטר (דיגיטלי/מצביע), עוקב קצר חשמלי, מתכנת, מחק EPROM, מחולל אותות,מד תדרים, אוסילוסקופ אחסון, מנתח לוגי וכו'. הכינו את כלי התיקון הדרושים, כגון פינצטה, מחלצי IC, חותכי חוטים, צבת אלכסונית, כפפות אנטי-סטטיות, אבק-שטיפת כדורי אוזניים ומברשות, מברגים לא אינדוקטיביים, עטים אלקטרוסטטיים, מלחמים חשמליים, מכשירי הלחמה, אקדח אוויר חם, עמדת הלחמה בטמפרטורה קבועה,וכו'
(2) הכן רכיבים נפוצים, כגון סדרת TTL, סדרת COMS, סדרת זיכרון נפוצה, סדרת LSI נפוצה, סדרת התקני ממשק נפוצה, סדרת מתגים אנלוגיים נפוצה,וכו'. הכינו גם סדרות של נגדים (נגדים), קבלים, משרנים, טרנזיסטורים וכו'.
כמובן שלכל אחד קשה להתכונן לזה. גם אם הוא מוכן לחלוטין כמתואר לעיל, זה לא יהיה בדיוק אותו הדבר. הנה רק ספירה שגרתית.
דברים רבים מועילים רק במצבים מסוימים. לדוגמה, קצר חשמלי בין ספק כוח להארקה של לוח מעגלים מורכב נגרם על ידי התקן מסוים, אבלאספקת החשמל והארקה של כל המכשירים קצרים במהלך הבדיקה. קשה מאוד לבדוק. זה מאוד פשוט להחזיק מעקב קצר חשמלי בשלב זה.
(3) לפני הבדיקה, על צוות התיקון להבין את הנזק של המעגל הפגום ואת דוח האבחון על הציוד. זה מאוד חשוב עבור נכוןולמעשה קביעת התקלה.
אם התנאים מאפשרים זאת, על אנשי התחזוקה להגיע לאתר כדי לבחון בפועל את תופעת התקלה ולקבוע האם לוח התיקון אכן פגום. כלומר לנגיד, האם המעגל מחובר כהלכה, התקע מאובטח, האם ההגדרה השתנתה, האם שלבי הפעלת המכשיר נכונים וכו', לוחות טובים רבים הםלעתים קרובות מוערכים כתקלות עקב חוסר ניסיון של המפעיל.
(4) לפני תחזוקה, עדיף לדעת את רמת הלוגיקה ואת צורת הגל הלוגית של כל נקודת בדיקה של המעגל הפגום בתנאים רגילים. לפחות להבין את הפונקציות ושימושים בכל מכשיר ראשי, ולהכין את מדריכי הפרמטרים של המכשירים הרלוונטיים. מוכן וניתוח בכל עת.
(5) לפני בדיקת ספק הכוח, יש לברר את סוג ספק הכוח, הקוטביות החיובית והשלילית, רכיבים פגיעים וקצר חשמלי, חלקים חסרים וכו' של הפגום.לוח מעגלים. היזהר בעת בדיקת ההפעלה הראשונית, כדי להימנע מהוספת ספק כוח שגוי. לוח גרוע.
3. לאותו לוח יש ערך רב לתיקון תקלות:
עדיף שאנשי תחזוקה יבקשו מיחידת תיקון או שיפוצניק לספק לוח טוב זהה ללוח התקול או לוח רע זהה ללוח התקול.
בתחזוקה של היום ברמת הרכיבים, למכשירי בדיקה רבים יש פונקציות השוואה טובות יחסית למכשירי לוח טובים ורעים. הערך של לוח טוב להצלחההתיקונים לפעמים גדולים בהרבה מתרשים המעגל, מה שיכול לשפר מאוד את מהירות התיקון וקצב התיקון.
ללוח מעגל גרוע זהה למעגל הפגום יש גם ערך ייחוס גדול לתחזוקה. מכיוון שנקודות השגיאה של שני הלוחות הרעים אינן בהכרח זהות,
גם אם נקודות הכשל זהות, מידת הנזק אינה זהה. לכן, לרוב קל וקל יותר לתקן כמה לוחות רעים זהים בו-זמנית מאשר לתקןלוח גרוע.
