עיבוד מחדש של LGA
1. LGA הוא Land Grid Array שהוא סוג של טכנולוגיית חבילה;2. אין צורך לבטל את הלחמת ה-PCBa הקטן שלו ב-LGA;3. שלם LGA יוסר אוטומטית באמצעות ג'יג מיוחד; 4. הגן טוב יותר על LGA מפני התחממות.
תיאור

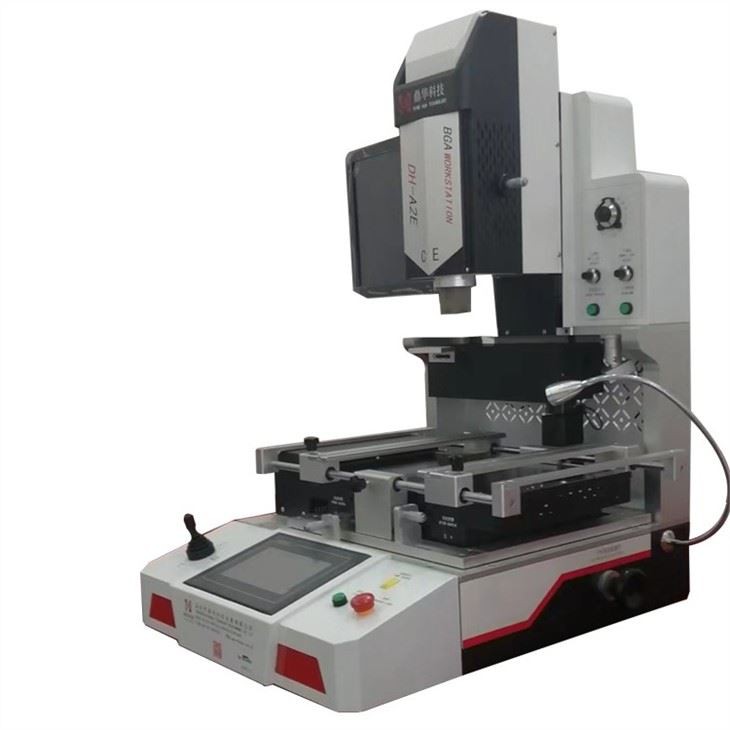

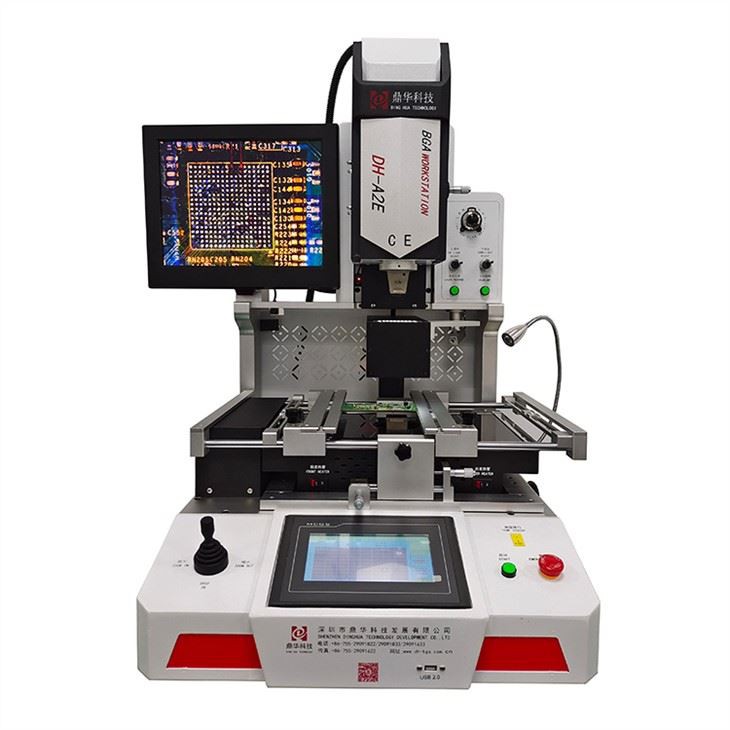

מכונת עיבוד מחדש של LGA אוטומטית לחלוטין עם ג'יג וחרירים מקצועיים

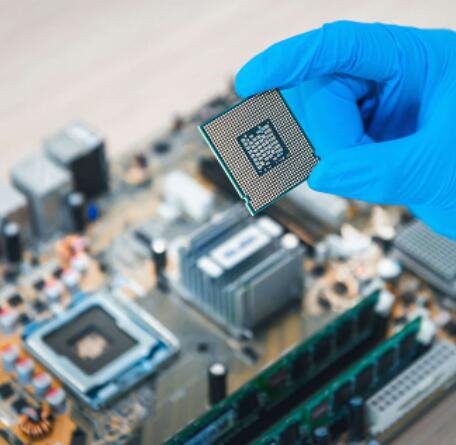

(Land Grid Array) חבילת שבבים עם צפיפות מגעים גבוהה מאוד. LGAs שונים משבבים מסורתיים עם פינים בולטים המוכנסים לשקע. לשבב LGA יש רפידות שטוחות בתחתית האריזה שלו הנוגעות במגעים בשקע לוח האם.
לאור המבנה המיוחד של LGA, ועיבוד חוזר מהיר ויעילות גבוהה לתיקון, אנו מספקים שירות מותאם אישית לתיקון שבבי LGA שונים.
הסרת שבב LGA
מידע בסיסי
|
דֶגֶם |
DH-A2E |
|
ספק כוח |
110~220V +/- 10% 50/60Hz |
|
כוח מדורג |
5000W |
|
חימום עליון |
אוויר חם שניתן לכוונן |
|
חימום תחתון |
חימום היברידי עבור PCBa ורמת שבב |
|
הַרכָּבָה |
יישור אופטי, נהלים גלויים, דיוק 0.01 מ"מ |
|
גודל PCB |
10*10~450*500 מ"מ |
|
צ'יפס זמין |
1*1~80*80 (יותר מ-80*80 מ"מ, אופציונלי) |
|
רמת אוטומציה |
גבוה-אוטומטי |
|
הרכבה של LGA |
איסוף והחלפה אוטומטית ללוח אם |
|
כדור הלחמה |
ללא עופרת או עופרת ומשחת הלחמה (המשתמש מספק) |
|
תקע חשמל |
כדרישת הלקוח |
|
תֶדֶר |
3 שעות עבודה, 10 דקות מנוחה |
|
מזין שבבים |
לשאת אוטומטית שבב להלחמה או לקבל ולחזור |
|
חרירים ג'יג'ים |
התאמה אישית של 20*20~100*120 מ"מ (אופציונלי) מותאם אישית עבור LGA שונים שנאספו או הוחלפו |
|
מֵמַד |
600*700*850 מ"מ |
|
מִשׁקָל |
70 ק"ג |
נהלים לעבודה מחדש של LGA

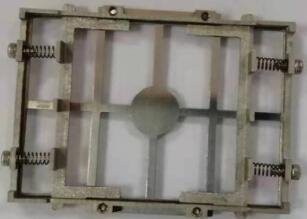

1. הכנת ג'יג כדלקמן:
התאמה אישית של ג'יג לפי מבנה LGA, רוחב, אורך וגובה וכו' שיכולים
ודא שניתן לאסוף את ה-LGA השלם ולא לגרום נזק לרכיבים הפנימיים של השבב.

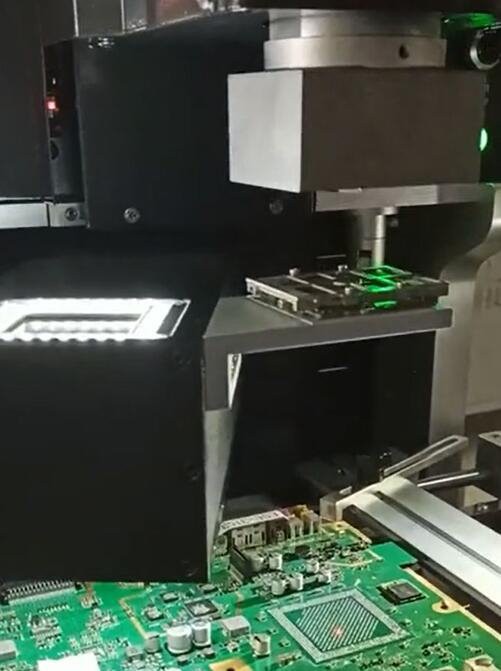

2. הסרה/ביטול הלחמה
לאחר פירוק הלחמה של LGA, אחיזה מלאה של LGA על ידי ג'יג הולבשה אוטומטית
מזין השבבים של המכונה הזו ממתין לניקוי.
מזין שבבים ומצלמת CCD אופטית עובדים יחד, תמיד באופן אוטומטי
לפתוח ולסגור.
3. שימוש בשבב מחודש או רק בשבב חדש לגמרי.
אתה יכול להימנע משבועות של עיכובים וסכום כסף משמעותי יחסיתבאמצעות עיבוד מחדש של LGA. כאשר עיכוב נראה בלתי נמנע, ביצוע היטבעיבוד מחדש יאפשר לך לעמוד בזמנים של הלקוח שלך. ל-DH(Dinghua) ישניסיון שהושלם בהצלחה עבור מספר לא מבוטל של לקוחות, החלמארגונים גדולים, למשל, Google, Teleplan, Huawei ו-Foxconn וכו',לחנויות קטנות, כגון, חנות תיקונים אישית, אתרי שירות לאחר מכירהוכן הלאה , שלרבים מהם היה תיעוד מסובך הדרוש להבטחהבתעשיות קריטיות לאמינות.

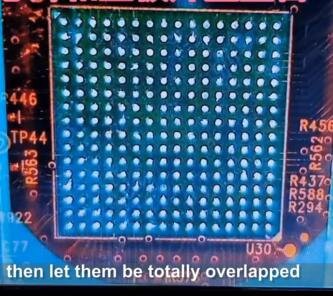

4. תהליך יישור CCD אופטי גלוי
לאחר היישור (השבב יושם לחלוטין במיקום הנכון שלובלוח אם), השבב יישא אוטומטיתלהלחים.
5. הלחמה אוטומטית
הרכבה אוטומטית ללוח האם שלו, מתחממת אוטומטיתבאמצעות חימום אוויר חם ואינפרא אדום, אפילו קירור אוטומטי לאחר מכןסיום העבודה.
מדוע להשתמש ב-DH(Dinghua) עבור עיבוד מחדש של LGA?
טכניקות הלחמה מתקדמות ומכונה מוסמכת במיוחד מיוצרות,ועבודה חוזרת עקבית, חוזרת ומעל הכל מהימנה של LGA, שתדירות-מחייב יצירת ג'יג ושבלונות ייחודיים, מיסוך הלחמת לוח,
ולעתים קרובות אפילו אתהדבקה של רפידות חדשותל-PCB. לאחר שהעיבוד המחודש מסתיים-לשפוך, הלוח נבדק באמצעות אנדוסקופים וקרני רנטגן כדי להבטיח את החידושהאמינות והיושרה של rk. חברות מסתמכות על DH(Dinghua) כדי לבצע זאת
סר-סגן בגלל המיומנות ותשומת הלב שלנו לפרטים בעת קצירת LGAs ממעגליםלהוציא לוחות כאשר הרכיבים אינם זמינים.
DH(Dinghua)בעל ניסיון מעמיק בפיתוח פתרונות לעיבוד אמין של LGAs
וציוד אחר, כגון מכונת פקח קרני רנטגן ומכונת ספירת קרני רנטגן וכו '.
