מערכת בדיקת-רנטגן להרכבת PCB

מערכת -בדיקת קרני רנטגן להרכבת PCB משתמשת בקרני X- כדי לבדוק חפצים או חומרים לאיתור פגמים או חריגות. שיטה זו משמשת בדרך כלל בתעשיות כמו ייצור, תעופה ובריאות. בייצור, מכונת בדיקת רנטגן משמשת לבדיקת חיבורים מרותכים, יציקות ורכיבים אלקטרוניים לאיתור פגמים כגון סדקים, חללים ותכלילים.

שלח החקירה

תיאור

תיאור מוצרים

מערכת -בדיקת קרני רנטגן להרכבת PCBמשתמש -בקרני רנטגן כדי לבדוק חפצים או חומרים לאיתור פגמים או חריגות. שיטה זו משמשת בדרך כלל בתעשיות כמו ייצור, תעופה ובריאות. בייצור, מכונת -בדיקת קרני רנטגן (לא-מערכת בדיקה הרסנית) משמשת לבדיקת חיבורים מרותכים, יציקות ורכיבים אלקטרוניים לאיתור פגמים כגון סדקים, חללים ותכלילים.

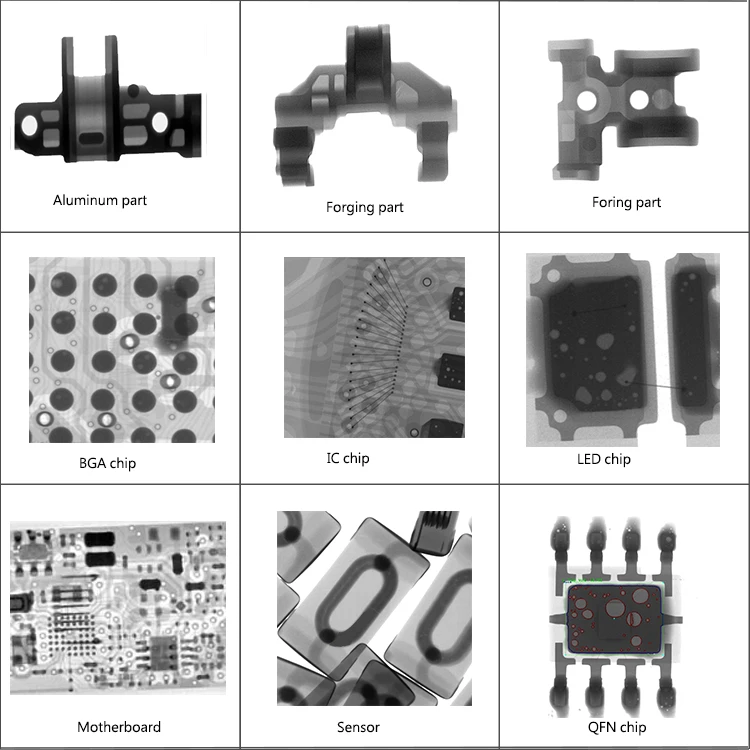

כשיטת בדיקה לא-הרסנית,בדיקת PCB של-רנטגןבוחן פגמים ואיכות בתהליך הייצור הכולל של מעגלים מודפסים. בעזרת טכניקות הדמיית רנטגן-, ניתן לראות בקלות את המבנה הפנימי של PCB ולוחות אם. יכולת זו לראות דרך פני השטח מאפשרת רמת דיוק גבוהה יותר בקביעת אזורי דאגה, כגון פגמים נסתרים או בעיות ייצור אחרות.

תכונות מפתח של מוצרים

* ציוד זה עומד בדרישות הכלליות של בדיקות-רנטגן ויש לו מגוון רחב של יישומים.

* מקור -רנטגן מאמץ צינור רנטגן סגור- מיובא, 90KV (אופציונלי 130KV).

* עיצוב ברזולוציה גבוהה- משיג את התמונה הטובה ביותר בפרק זמן קצר מאוד.

* כושר העמסה הוא כ-10-20 ק"ג, עם משטח טעינה של 580 מ"מ * 570 מ"מ.

* מיקום ניווט סמן, בחירה מהירה של מיקום הצילום.

* ניווט ומיקום אוטומטי בלייזר, בחירה מהירה של מיקום הצילום.

* זיהוי מרובה- זוויות מקל על זיהוי פגמים בדגימה, הצלחת השטוחה של צינור האור יכולה להסתובב.

* (+/-60 מעלות), מה שהופך את תמונת הזיהוי ברורה ואינטואיטיבית יותר.

תכונות	יתרונות
1. שולחן הנשא יכול לנוע בכיוון xy	טווח הזיהוי האפקטיבי גדול יותר, משפר את ההגדלה ואת יעילות המוצר והזיהוי
2. ניתן להטות את גלאי התמונה 60º~120º	קל לצפות בפגמים בצד המוצר, כגון ריתוך וירטואלי BGA, דרך החור וחדירת פח וכו'
3. X מקור רדיוגרפי	שימוש בצינור הרנטגן המתקדם והסגור ביותר, חיים ארוכים, ללא תחזוקה-
4. קליטת רנטגן-	גלאי פלט שטוח דיגיטלי HD
5. הדמיה של חלון התעופה האוטומטי	קל לתפעול, מצא במהירות את מיקום יעד הזיהוי
6. העמסת משטח	מרחב זיהוי גדול, גודל 550*670 מ"מ (לוח אם בקרה תעשייתית גדולה, פס תאורת לד וכו')
7. ניתן לערוך את תוכנית האיתור	מתאים לזיהוי אוטומטי של אצווה גדולה, שיפור היעילות, זיהוי אוטומטי של NG procucts
8. עיבוד מחדש של ניהול הספרייה הדיגיטלית	ניתן לשמור תוכנית איתור כדי לזהות את תמונות האפקט
9. מערכת MWS/ERP	גישה להתאמה אישית לניהול קל

מפרט מוצרים

מצב מכונה שלמה
מֵמַד	1500 1500 2100 מ"מ	ספק כוח	AC220V 10A
מִשׁקָל	בערך 1500 ק"ג	משקל ברוטו	בערך 2089 ק"ג
קופסת עץ	1940 × 1740 × 2280 מ"מ	כוח מדורג	1.7KW
הדלת-נפתחה	אינדוקציה ידנית+מערכת	מצב בדיקה	לא מקוון-
דרך טעינה	אדם-	ניהול הרשות	סִיסמָה

יישום מוצרים

DH-X8 היא מערכת בדיקת רנטגן- להרכבת PCB המשמשת בתעשיות רבות. מכונת בדיקת X-Ray PCB היא מערכת בדיקה לא-הרסנית המתאימה לייצור אלקטרוני ותעשיית SMT, מוליכים למחצה, אלקטרוניקה לרכב, אוטומציה וכו'.
