מכונת תיקון Bga אינפרא אדום אוטומטית Reballing
1. אוויר חם להלחמה והלחמה, IR לחימום מוקדם.2. זרימת אוויר עליונה מתכווננת.3. ניתן לשמור כמה פרופילי טמפרטורה שתרצו.4. נקודת לייזר שהופכת את המיקום למהיר הרבה יותר.
תיאור
מכונת תיקון BGA אינפרא אדום חוזר אוטומטי
מדריך הפעלה לתחנת העיבוד מחדש של BGA DH-A2
DH-A2 מורכב ממערכת ראייה ליישור, מערכת הפעלה לזמן וטמפרטורה וכו'. הגדרה ומערכת בטוחה, שיכולה למקסם את הפונקציות שלה, גם מפשטותתחזוקה שלו, כדי להפוך חוויה טובה יותר למשתמש הקצה.
1. יישום של מכונת תיקון BGA אינפרא אדום אוטומטית reballing
כדי להלחים, להפעיל מחדש, לבטל סוג אחר של שבבים:
BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED שבבי, וכן הלאה.
2. תכונות המוצר
* תוחלת חיים יציבה וארוכה (נועד ל-15 שנים בשימוש)
* יכול לתקן לוחות אם שונים עם שיעור הצלחה גבוה
* שליטה קפדנית על טמפרטורת החימום והקירור
* מערכת יישור אופטית: הרכבה מדויקת בטווח של 0.01 מ"מ
* קל לתפעול. כל אחד יכול ללמוד להשתמש בו תוך 30 דקות. אין צורך במיומנות מיוחדת.
3. מפרט שלמכונת תיקון BGA אינפרא אדום חוזר אוטומטי
| ספק כוח | 110~240V 50/60Hz |
| קצב הספק | 5400W |
| רמה אוטומטית | הלחמה, הלחמה, איסוף והחלפה וכו'. |
| CCD אופטי | אוטומטי עם מזין שבבים |
| בקרת ריצה | PLC (מיצובישי) |
| מרווח שבבים | 0.15 מ"מ |
| מסך מגע | מופיעות עקומות, הגדרת זמן וטמפרטורה |
| גודל PCBA זמין | 22*22~400*420 מ"מ |
| גודל שבב | 1*1~80*80 מ"מ |
| מִשׁקָל | בערך 74 ק"ג |
4. פרטים שלמכונת תיקון BGA אינפרא אדום חוזר אוטומטי
1. אוויר חם עליון ומוצץ ואקום מותקנים יחד, אשר קולט בנוחות שבב/רכיב עבוריישור.
2. CCD אופטי עם ראייה מפוצלת עבור אותן נקודות על שבב לעומת לוח אם המצולם על מסך צג.
3. מסך התצוגה של שבב (BGA,IC,POP ו-SMT וכו') לעומת נקודות מיושרות של לוח האם התואמים שלולפני ההלחמה.
4. 3 אזורי חימום, אזורי חימום עליון של אוויר חם, תחתון של אוויר חם ו-IR, שניתן להשתמש בהם עבור לוח אם קטן עד אייפון, גם, עד לוחות מחשב וטלוויזיה, וכו'.

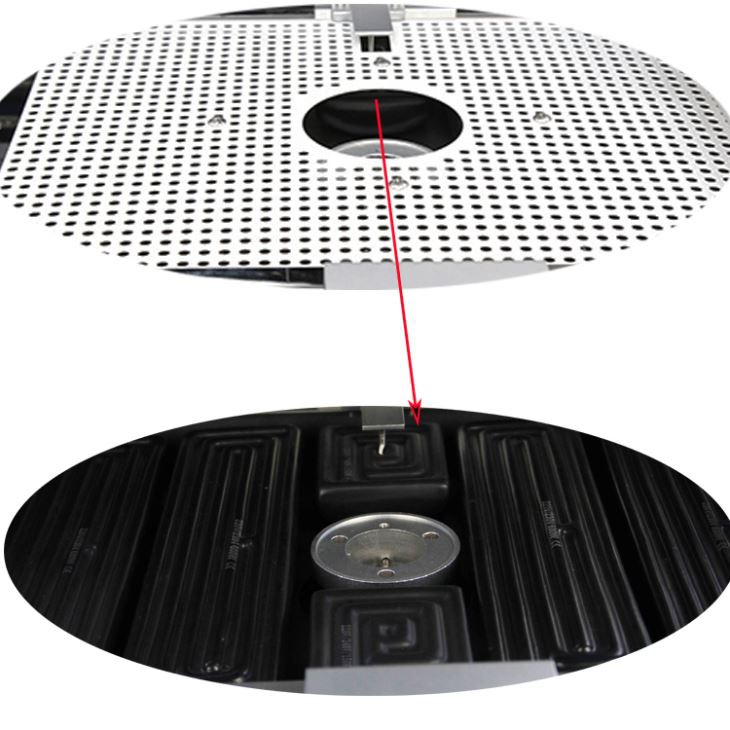

5. אזור חימום מוקדם IR מכוסה ברשת פלדה, מה שהופך את גופי החימום לאחידים ובטוחים יותר.
6. ממשק תפעול להגדרת זמן וטמפרטורה, ניתן לאחסן פרופילי טמפרטורה עד 50,000 קבוצות.
5. למה לבחור בתחנת העבודה האוטומטית שלנו SMD SMT LED BGA?
6. תעודת מכונת תיקון מחשב של מערכת BGA
תעודות UL, E-MARK, CCC, FCC, CE ROHS. בינתיים, כדי לשפר ולשכלל את מערכת האיכות, Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA, C-TPAT.
7. אריזה ומשלוח של מכונת עיבוד מחדש של BGA אוטומטית
8. משלוח לתחנת העיבוד מחדש של BGA
DHL, TNT, FEDEX, SF, הובלה ימית וקווים מיוחדים אחרים, וכו '. אם אתה רוצה עוד מונח משלוח, אנא ספר לנו.
אנחנו נתמוך בך.
9. תנאי תשלום
העברה בנקאית, ווסטרן יוניון, כרטיס אשראי.
אנא ספר לנו אם אתה זקוק לתמיכה אחרת.
10. הידע הרלוונטי עבור אUtomatic reballing אינפרא אדום BGA מכונת תיקון
1. סיווג מכונות תיקון
יישור אופטי:יישור אופטי מושג באמצעות הדמיית פריזמה ותאורת LED במודול האופטי. הגדרה זו מתאימה את חלוקת שדה האור, ומאפשרת להציג תמונה של שבב קטן על המסך ליישור ותיקון אופטי מדויק.
יישור לא אופטי:יישור לא אופטי כולל יישור ידני של ה-BGA עם קווי המסך והנקודות של ה-PCB באמצעות עין בלתי מזוינת כדי להשיג יישור ותיקון. ציוד חכם ליישור חזותי, ריתוך ופירוק של רכיבי BGA בגדלים שונים יכול לשפר משמעותית את פרודוקטיביות התיקון ולהפחית עלויות.
2. מצבי חימום
נכון להיום, ישנם שלושה מצבי חימום במערכת התיקון: אוויר חם עליון + אינפרא אדום תחתון, אינפרא אדום עליון ותחתון, ואויר חם עליון ותחתון. אין מסקנה חותכת על איזה מצב הוא הטוב ביותר. מערכת האוויר החם העליונה יכולה להיות מונעת על ידי מאווררים או משאבות אוויר, כאשר משאבות אוויר בדרך כלל עדיפות. חימום אינפרא אדום, במיוחד אינפרא אדום רחוק, מועדף לעתים קרובות מכיוון שגלי אינפרא אדום רחוק הם אור בלתי נראה, אינם רגישים לצבע, ויש להם מדדי ספיגה ושבירה עקביים על פני חומרים שונים, מה שהופך אותו ליעיל יותר מחימום אינפרא אדום סטנדרטי. בהלחמת זרימת אוויר חם, חיוני שהחלק התחתון של ה-PCB יהיה מחומם כדי למנוע עיוות ועיוות עקב חימום חד-צדדי וכדי לקצר את זמן ההתכה של משחת ההלחמה. חימום תחתון זה חשוב במיוחד עבור עיבוד מחדש של BGA על לוחות גדולים. שלושת מצבי החימום התחתונים עבור ציוד תיקון BGA הם אוויר חם, אינפרא אדום ואוויר חם + אינפרא אדום. חימום אוויר חם מספק חימום אחיד ומומלץ בדרך כלל, בעוד שחימום אינפרא אדום עלול לגרום לחימום PCB לא אחיד. השילוב של אוויר חם + אינפרא אדום נמצא כעת בשימוש נרחב בסין.
3. מצבי בקרה
ישנם מצבי בקרה שונים במכונות תיקון BGA, כולל בקרת מכשירים, שקצב תיקון נמוך ומסתכן בשריפת שבבי BGA, במיוחד נטולי עופרת. לשם השוואה, מכונות תיקון יוקרתיות עשויות להשתמש בבקרת PLC או בשליטה מלאה במחשב לצורך פעולות מדויקות יותר.
4. מבחר חרירי אוויר
בחר פיית זרימת אוויר חם טובה, מכיוון שהיא מספקת חימום ללא מגע. במהלך החימום, ההלחמה בכל מפרק ב-BGA נמסה בו-זמנית בשל זרימת האוויר בטמפרטורה גבוהה, מה שמבטיח סביבת טמפרטורה יציבה לאורך תהליך הזרימה מחדש ומגינה על רכיבים סמוכים מפני נזקים לאוויר חם הסעה. ההצלחה תלויה באחידות של פיזור החום על האריזה ורפידת ה-PCB, מבלי להפריע לרכיבים במהלך הזרימה מחדש.
לרוב מכשירי המוליכים למחצה המשמשים בתהליך תיקון BGA יש טמפרטורת עמידות בחום בין 240 מעלות ל-600 מעלות. עבור מערכות תיקון BGA, שליטה בטמפרטורת החימום והבטחת אחידות היא קריטית. העברת הסעת חום כרוכה בנשיפה של אוויר מחומם דרך פייה בצורת האלמנט המתוקן. הדינמיקה של זרימת האוויר, לרבות אפקטים למינריים, אזורי לחץ גבוה ונמוך ומהירות מחזור, בשילוב עם ספיגת ופיזור חום, הופכים את בניית חרירי אוויר חם לחימום מקומי והבטחת תיקון BGA תקין למשימה מורכבת. כל תנודה בלחץ או בעיות במקור האוויר הדחוס או המשאבה יכולה להפחית משמעותית את ביצועי המכונה.
5. מבוא למכונות קיימות
ה-DH-A2, המיוצר על ידי Shenzhen Dinghua Technology Development Co., Ltd., הוא דוגמה בולטת. החלק התחתון הגדול של מכונה זו משתמש בחימום אינפרא אדום, המורכב משש קבוצות של צינורות חימום אינפרא אדום, בעוד שהחלק התחתון הקטן משתמש ברוח חימום אינפרא אדום. החלק העליון משתמש בחימום אוויר חם, המורכב מסליל תיל חימום וצינור גז בלחץ גבוה. מערכת הבקרה פועלת במצב PLC ויכולה לאחסן עד 200 עקומות טמפרטורה.
יתרונות:
א. הוא משתמש בשלושה גופי חימום עצמאיים, שניים מהם יכולים לחמם בקטעים; האחד מיועד לחימום בטמפרטורה קבועה, עם אפשרות לכבות חמישה גופי חימום כדי להפחית את צריכת החשמל.
ב. מערכת היישור האופטית מאפשרת פעולות יישור נוחות ומהירות יותר.
ג. מסגרת התמיכה של PCB כוללת חורי מיקום לקיבוע מהיר וקל יותר של PCB, במיוחד עבור לוחות בעלי צורה לא סדירה.
ד. השימוש בשלושה גופי חימום עצמאיים מביא לשיפוע מהיר יותר של עליית טמפרטורה, עמידה טוב יותר בדרישות תהליך נטול עופרת.
ה. בקרת הטמפרטורה העליונה משתמשת בלחץ אוויר חיצוני, המספקת מקור לחץ אוויר יציב ומבטיחה חלוקת טמפרטורה אחידה.
ו. ממשק מסך המגע מאפשר התאמה בזמן אמת של עקומת הטמפרטורה, מה שהופך את הפעולה לנוחה יותר.
