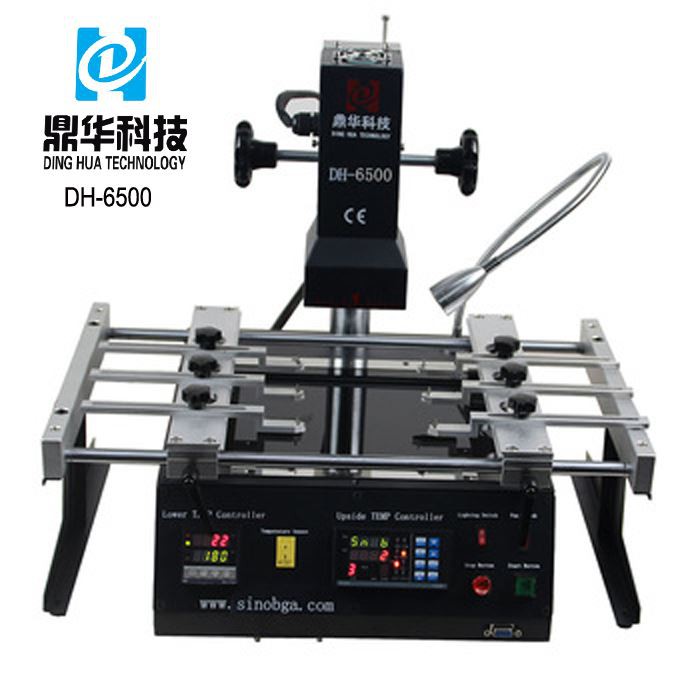

IR6500 Bga שבב מכונת ריבול
1. IR עליון + IR תחתון להלחמה והלחמה.2. גודל שבב זמין: 2*2 ~ 80*80 מ"מ. גודל PCB זמין: 360*300 מ"מ. משמש למחשב, טלפון נייד ולוחות אם אחרים
תיאור

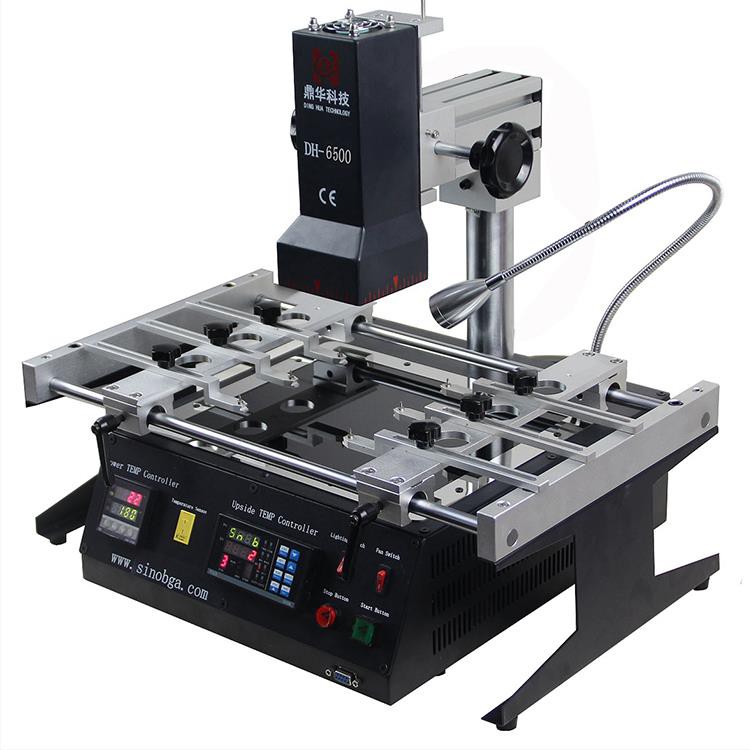

DH-6500 מתחם תיקון אינפרא אדום אוניברסלי עם בקרי טמפרטורה דיגיטליים וחימום קרמי עבור Xbox,
שבבי PS3 BGA, מחשבים ניידים, מחשבים וכו' תוקנו.
ה-DH-6500 זה שונה משמאל, ימין ואחורי
חימום קרמי IR העליון, אורך גל 2 ~ 8um, אזור החימום הוא עד 80*80 מ"מ, יישום ל-Xbox, לוח אם של קונסולת משחקים ותיקון אחר ברמת שבב.
המתקנים האוניברסליים, 6 חלקים עם חריץ קטן וסיכה דקיקה ומוגבהת, שיכולים לשמש לקיבוע לוחות אם לא רגילים על ספסל העבודה, גודל ה-PCB יכול להיות עד 300*360 מ"מ.
עבור לוחות אם קבועים, לא משנה כמה PCB עם כל צורה הוא, שניתן לתקן עליו ולהלחמה
ביטול הלחמה
אזור החימום המקדים התחתון, מכוסה במגן זכוכית נגד טמפרטורה גבוהה, אזור החימום שלו הוא 200*240 מ"מ, ניתן להשתמש בו ברוב לוחות האם.
2 בקרי טמפרטורה להגדרת הזמן והטמפרטורה של המכונות, ניתן להגדיר 4 אזורי טמפרטורה לכל פרופילי טמפרטורה, וניתן לשמור 10 קבוצות של פרופילי טמפרטורה.
הפרמטרים של מכונת ריבול שבב IR6500 bga:
| ספק כוח | 110~250V +/-10% 50/60Hz |
| כּוֹחַ | 2500W |
| אזורי חימום | 2 IR |
| PCB זמין | 300*360 מ"מ |
| גודל רכיבים | 2*2~78*78 מ"מ |
| משקל נטו | 16 ק"ג |
FQA
ש: האם זה יכול לתקן טלפון נייד?
ת: כן, זה יכול.
ש: כמה עבור 10 סטים?
A: For a better price, please email us: john@dh-kd.com
ש: האם אתה רוצה לקבל OEM?
ת: כן, אנא ספר לנו כמה אתה עשוי להזדקק?
ש: האם אני יכול לקנות ישירות מהמדינה שלך?
ת: כן, אנחנו יכולים לשלוח אותו לדלת שלך באקספרס.
כמה מיומנויות לגבי מכונת ריבולת שבבי IR6500 bga
תחנת העיבוד מחדש של BGA היא ציוד מקצועי המשמש לתיקון רכיבי BGA. הוא משמש לעתים קרובות בתעשיית SMT. לאחר מכן, נציג את העקרונות הבסיסיים של תחנת העיבוד מחדש של BGA וננתח את גורמי המפתח לשיפור קצב העיבוד מחדש של BGA.
ניתן לחלק את תחנת עיבוד מחדש של BGA לתחנת עיבוד מחדש של יישור אופטי ותחנת עבודה מחדש של יישור לא אופטי. יישור אופטי מתייחס לשימוש ביישור אופטי במהלך ריתוך, אשר יכול להבטיח את דיוק היישור במהלך הריתוך ולשפר את שיעור ההצלחה של הריתוך; יישור אופטי מבוסס על יישור חזותי, והדיוק במהלך הריתוך לא כל כך טוב.
נכון לעכשיו, שיטות החימום המרכזיות של תחנות עיבוד חוזרות של BGA זרות הן אינפרא אדום מלא, אוויר חם מלא ושתי אוויר חם ואינפרא אדום אחד. לשיטות חימום שונות יש יתרונות וחסרונות שונים. שיטת החימום הסטנדרטית של תחנות עיבוד מחדש של BGA בסין היא בדרך כלל אוויר חם עליון ותחתון וחימום מוקדם אינפרא אדום תחתון. , המכונה אזור שלושת הטמפרטורות. ראשי החימום העליונים והתחתונים מחוממים על ידי חוט החימום והאוויר החם מובל החוצה על ידי זרימת האוויר. ניתן לחלק את החימום המקדים התחתון לצינור חימום אינפרא אדום כהה, צלחת חימום אינפרא אדום וצלחת חימום גלי אור אינפרא אדום.
באמצעות החימום של חוט החימום, האוויר החם מועבר לרכיב ה-BGA דרך פיית האוויר כדי להשיג את מטרת חימום רכיב ה-BGA, ובאמצעות ניפוח האוויר החם העליון והתחתון, ניתן למנוע את עיוות המעגל. בגלל חימום לא אחיד. יש אנשים שרוצים להחליף את החלק הזה באקדח אוויר חם ובזרבובית אוויר. אני מציע לא לעשות זאת מכיוון שניתן להתאים את הטמפרטורה של תחנת העיבוד מחדש של BGA בהתאם לעקומת הטמפרטורה שנקבעה. שימוש באקדח אוויר חם יקשה על השליטה בטמפרטורת הריתוך, ובכך יפחית את הצלחת קצב הריתוך.
חימום אינפרא אדום ממלא בעיקר תפקיד של חימום מוקדם, הסרת לחות בתוך המעגל וה-BGA, ויכול גם להפחית ביעילות את הפרש הטמפרטורה בין נקודת מרכז החימום לאזור שמסביב, ולהפחית את ההסתברות לעיוות המעגל.
בעת פירוק והלחמת ה-BGA, יש דרישות חשובות לטמפרטורה. הטמפרטורה גבוהה מדי וקל לשרוף את רכיבי ה-BGA. לכן, תחנת העיבוד מחדש בדרך כלל אינה צריכה להיות נשלטת על ידי המכשיר, אלא משתמשת בבקרת PLC ושליטה מלאה במחשב. תַקָנָה.
בעת תיקון BGA דרך תחנת העיבוד מחדש של BGA, זה בעיקר כדי לשלוט בטמפרטורת החימום ולמנוע את העיוות של המעגל. רק על ידי ביצוע טוב של שני החלקים הללו ניתן לשפר את שיעור ההצלחה של עיבוד BGA מחדש.
La station de reprise BGA est un équipement professionalnel utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l'industrie SMT. שירותים פרטיים, פרטיים לבסיס הבסיס של תחנת ה-Reprise BGA ו-analysons Les facteurs clés pour améliorer le Taux de Reprise BGA.
La station de reprise BGA peut être divisée en station de reprise d'alignement optique et station de reprise d'alignement non optique. L'alignement optique fait référence à l'alignement optique תליון le soudage, ce qui peut garrant la précision de l'alignement תליון le soudage et améliorer le taux de réussite du soudage L'alignement optique est basé sur l'alignement visuel, et la תליון מדוייק le soudage n'est pas si bonne.
À l'heure actuelle, les méthodes de chauffage traditionnelles des stations de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet et deux air chaud et un infrarouge. Les différentes méthodes de chauffage ont des avantages et des inconvenients différents. La méthode de chauffage standard des stations de reprise BGA en Chine est généralement l'air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à trois températures. Les têtes chauffantes supérieure et inférieure sont chauffées par le fil chauffant et l'air chaud est évacué par le flux d'air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plaque chauffante infrarouge et plaque chauffante à ondes lumineuses infrarouge.
Grace au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur et inférieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. יש חילופי חילופי אנשים אכזריים לקטגוריה של נשק אוויר ואוטובוס אוויר. Je suggère de ne pas le faire car la température de la station de reprise BGA peut être ajustée en fonction de la courbe de température définie. L'utilisation d'un pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux.
Le chauffage infrarouge joue principalement un rôle de préchauffage, éliminant l'humidité à l'intérieur de la carte de circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffage et la zone etréduirante, la probabilité de déformation de la carte de circuit imprimé
Lors du démontage et de la soudure du BGA, la température est soumise à des exigences importantes. La température est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais adopte un contrôle PLC et un contrôle informatique complet. רג'למנט.
Lors de la réparation de BGA דרך la station de reprise BGA, il s'agit principalement de contrôler la température de chauffage et d'éviter la déformation de la carte de circuit imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
