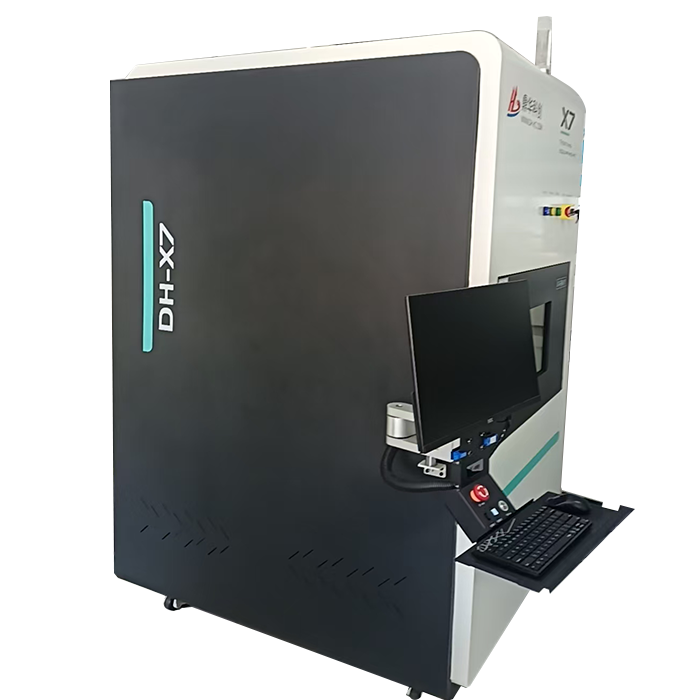

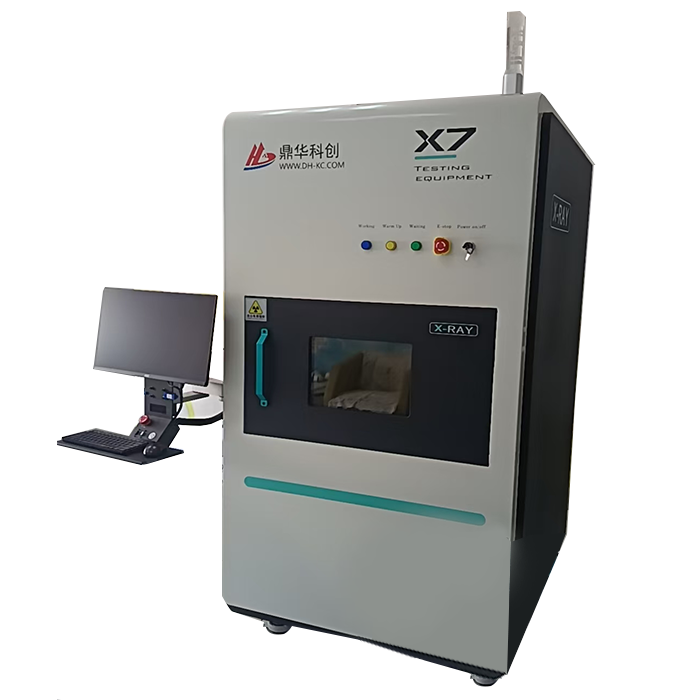

פיקוח משותף של אקס ריי הלחמה

מצויד בפונקציית איתור הטיה רב-זוויתית (כמו זווית ההטיה המרבית של טבלת הגילוי היא 70 מעלות), היא מתאימה לצרכי ההדמיה של מבני אריזה מורכבים (כמו BGA, CSP וכו ')

‌טכנולוגיית עיבוד תמונות אינטליגנטית ‌

השתמש בשיטת סימון אזורית כדי לפלח אזורי גילוי יעילים, להפחית את הפרעות הרקע ולשלב אלגוריתמי ניתוח אוטומטיים לתמונות תהליכי אצווה כדי לשפר את דיוק ההכרה והיעילות של פגמים כמו נקבוביות וסדקים.

תמיכה בניתוח בזמן אמת ובפרשנות תוצאות אוטומטיות (OK/NG), מחזור גילוי מלא.

תצורת חומרה ותאימות

גודל טבלת הבדיקה הוא ‌430*430 מ"מ, המתאים לבדיקה רכיבים בינונית וגדולה בשדות אריזת מוליכים למחצה, אלקטרוניקה לרכב, LED ו- Aerospace‌.

המתח המרבי של צינור הרנטגן הוא ‌90kV‌, עם אורך מוקד חזק, שיכול לכסות יציקות מתכת, PCB בצפיפות גבוהה וחומרי פנינה אחרים ‌

הסרטון של מכונה משותפת של Xray הלחמה:

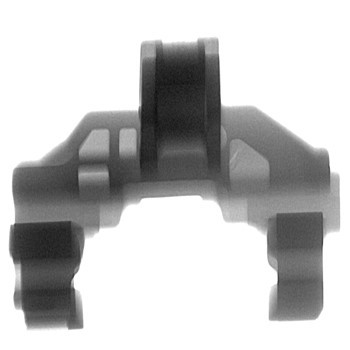

חלקים של PCBA וחלקים יצירת מתים נבדקו



מחיר מכונת פיקוח PCB X RAY עבור שבבים: BGA, IC, QFN ו- PLCC; חלקי מתכת קטנים המשמשים בטלפון סלולרי

DCB נבדק

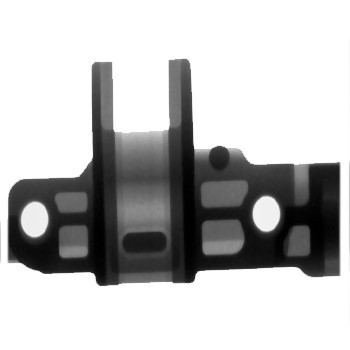

חלקי מתכת

מתכת קטנה ב- Cepphone

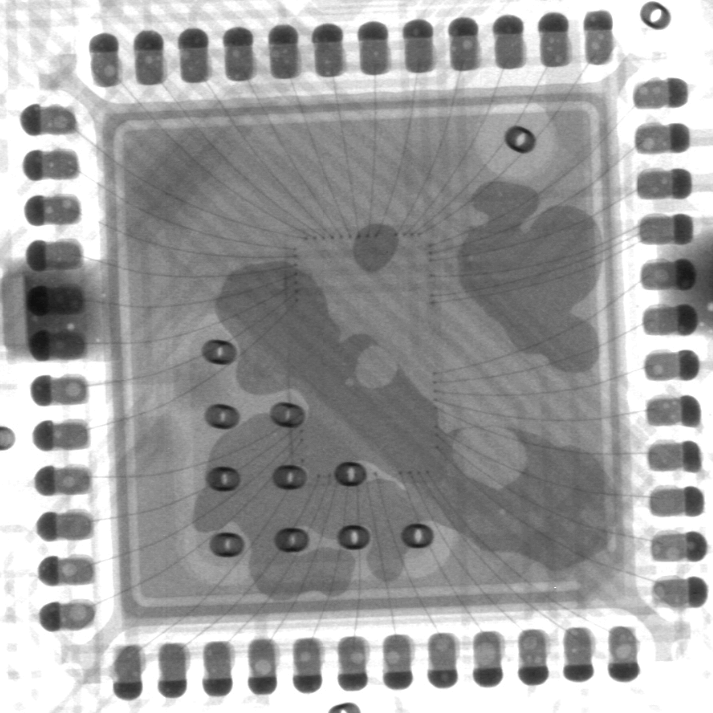

חוטי זהב IC נבדקו

‌ ייצור תעשייתי ‌: משמש לאימות אמינות של מפרקי הלחמה אלקטרוניים לרכב. אריזות מוליכים מוליכים ‌: איתור נזקי עופרת פנימיים, הלחמה קרה של כדור הלחמה ובעיות אחרות באריזות IC ו- FC. Contrilection בדיקת מחקר ובדיקת איכות: שלב טכנולוגיית רנטגן וניתוח תמונות כדי לספק פתרונות בדיקה לא הרסניים לציוד רפואי ומוצרים צבאיים. Advantages and Cability Cability ‌ ‌ יעילות ואמינות: מהירות גילוי איזון ודיוק באמצעות תהליכי איתור אוטומטיים למחצה וציוד דיוק גבוה (כגון גודל נקודה מוקד 5 מיקרומטר). ‌
