PCB לבדיקת X

PCB בדיקת רנטגן היא שיטת בדיקה יעילה שיכולה לאתר פגמים שונים ב- PCB {}}} היא משתמשת בחדירה של

צילומי רנטגן וההבדל ביכולות הקליטה של חומרים שונים לגילוי פגמים וחריגות בתוך ה- PCB .

בדיקת רנטגן יכולה לאתר פגמים בכרית PCB, ליקויי ריתוך, בעיות יישור, בעיות מבנה פנימי וכו '.

בנוסף, בדיקת רנטגן יכולה גם לאתר פגמים כמו בועות, זיהומים וסדקים ב- PCBs .

באמצעות בדיקת רנטגן ניתן לשפר ביעילות את האמינות והיציבות של מוצרים, ולהפסיק את הפסקות

ניתן להימנע מבעיות תחזוקה לאחר מכירות הנגרמות כתוצאה מפגמים ב- PCB . בו זמנית, בדיקת רנטגן יכולה גם להשתפר

יעילות הייצור והפחתת עלויות הייצור .

למכונת רנטגן עבור PCB יש את התכונות הבאות:

1. דיוק גבוה ורזולוציה גבוהה: זה יכול בבירור להציג כל פרט על לוח האם, כולל מפרקי הלחמה,

מחברים, צ'יפס ומעגלים, כך שניתן יהיה לאתר במדויק את הפגמים והחריגות .

2. בדיקה לא הרסנית: בדיקת רנטגן אינה גורמת נזק ללוח האם, כך שניתן להשתמש בה כדי לאתר

סוגים שונים של חומרים ורכיבים, כולל פלסטיק, מתכות, קרמיקה וכו '.

3. אוטומציה ואינטליגנציה: ציוד פיקוח רנטגן מודרני בדרך כלל יש את הפונקציה של זיהוי אוטומטי

וסיווג פגמים, ויכולים לאתר במהירות ובמדויק ליקויים וחריגות שונות בלוח האם .

{{0 זרה

בדוק את לוח האם מזוויות מרובות כדי להבטיח כיסוי מקיף של כל האזורים .

5. אמינות ויציבות: בדיקת רנטגן היא שיטת בדיקה אמינה שיכולה להשיג בקרת איכות יציבה במהלך

תהליך ההפקה .

בקיצור, מכונת הרנטגן של לוחות אם היא דיוק גבוה, ברזולוציה גבוהה, לא הרסנית, אוטומטית ו

אִינְטֶלִיגֶנְטִיבדיקת ציוד שיכולים לאתר במהירות ובמדויק ליקויים וחריגות שונות בלוח האם,

ובכך משתפראמינות ויציבות המוצר, הפחתת עלויות ייצור וסיכונים .



בדיקת רנטגן אלקטרוניקה

מתח צינור מקסימלי	90KV
זרם צינור מקסימלי	200μA
חַם	התחל אוטומטית לאחר ביטול הנעילה
גודל נקודה מוקד	5μm
מקור אור XRAY	Hamamatsu (מיובא מיפן)
גלאי לוח שטוח	TFT מסוג חדש
מצב בדיקה	לא מקוון
סוג צינור אור	סוג אטום
הגדלת גיאומטריה	200 פעמים
מסך תצוגה	24 אינץ '
מַעֲרֶכֶת הַפעָלָה	Windows 10 64
מעבד	i5 +8400
דיסק קשיח/זיכרון	1TB/8G
מינון קרינה	פחות 0.17MSV
אזור יעיל	130 מ"מ*130 מ"מ
הַחְלָטָה	1536*1536
רזולוציה מרחבית	14LP/MM
גודל נקודה מקומי	5um
מֵמַד	1500 × 1500 × 2100 מ"מ
מִשׁקָל	1500 ק"ג

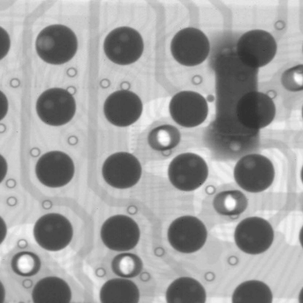

העיקרון של בדיקת רנטגן BGA הוא להשתמש ביכולת החדירה של צילומי רנטגן ובהבדלים ביכולת הקליטה

בֵּיןחומרים שונים לגילוי ליקויים וחריגות בתוך מפרקי הלחמה של BGA . בדיקת רנטגן יכולה לזהות בעיות

כמו חללים,בועות ומפרקי הלחמה לא אחידים, כמו גם מחווני ביצועים כמו חוזק משותף של הלחמה וקישוריות חשמלית .

בבדיקת רנטגן, קצב הקליטה או העברת צילומי רנטגן באמצעות מפרקי הלחמה של BGA תלויים בהרכב ו

עוֹבִישל החומרים . כאשר צילומי רנטגן עוברים דרך מפרקי ההלחמה, הם מכה בציפוי הזרחן על הצלחת הרגישת הרנטגן,

פוטונים מרגשים . פוטונים אלה מתגלים אז על ידי גלאי הפנל השטוח, והאות מעובד, מוגבר והמשך

ניתוח על ידי מחשב לפני שהוא מוצג על המסך . חומרים משותפים של BGA הלחמה סופגים צילומי רנטגן לשונים

מעלות, וכתוצאה מכך רמות שונותשל שקיפות . תמונת גווני אפור מעובדת חושפת הבדלים בצפיפות או בחומר

עוֹבִישל האובייקט שנבדק .

בהתבסס על הבדלים אלה, ציוד בדיקת רנטגן יכול לזהות ולסווג במדויק פגמים וחריגות שונות

מפרקי הלחמה של BGA . יתר על כן, מערכות רנטגן מודרניות כוללות זיהוי וסיווג פגמים אוטומטיים, המאפשרים מהיר ומנהג

איתור מדויק של תקלות ואי סדרים שונים .

לסיכום, העיקרון של בדיקת רנטגן BGA הוא לאתר ליקויים פנימיים וחריגות במפרקי הלחמה על ידי מינוף

חדירות של צילומי רנטגן ושיעורי הקליטה השונים של חומרים . זה משפר את אמינות המוצר ואת היציבות בזמן

צמצוםעלויות ייצור וסיכונים .

עם הביקוש ההולך וגובר למכשירים אלקטרוניים, הצורך בבקרת איכות הפך להיות paramount . בדיקת רנטגן היא

כלי חיוני להבטיח כי הרכיבים האלקטרוניים מיוצרים בסטנדרט הגבוה ביותר . זה לא רק עוזר

כדי למנוע פגמים אך גם מבטיח שהתוצר הסופי הוא באיכות הגבוהה ביותר, ובכך מגביר את שביעות רצון הלקוחות .

יתר על כן, בדיקת רנטגן אלקטרונית הפחיתה משמעותית את הסבירות לזכרו ותשואות של מוצרים, כפוטנציאל

פגמים מזוהים ותוקנים לפני ששחרור המוצרים . זה חסך לחברות סכום משמעותי של כסף,

זמן ומשאבים שהיו אבודים במקרה של זיכרון .



חלק אלומינים מזייף חלק BGA ChIP



יש לציין כי בדיקת רנטגן אינה כל-יכול

צילום רנטגן לאיתור PCBs, יש צורך לבחור שיטות גילוי וציוד מתאימות בהתאם לספציפיות

מצב, וביצוע הערכה מקיפה בשילוב עם שיטות גילוי אחרות כדי להבטיח את האיכות ו

אמינות המוצר .



כיצד להפעיל PCB בדיקת XRAY:
