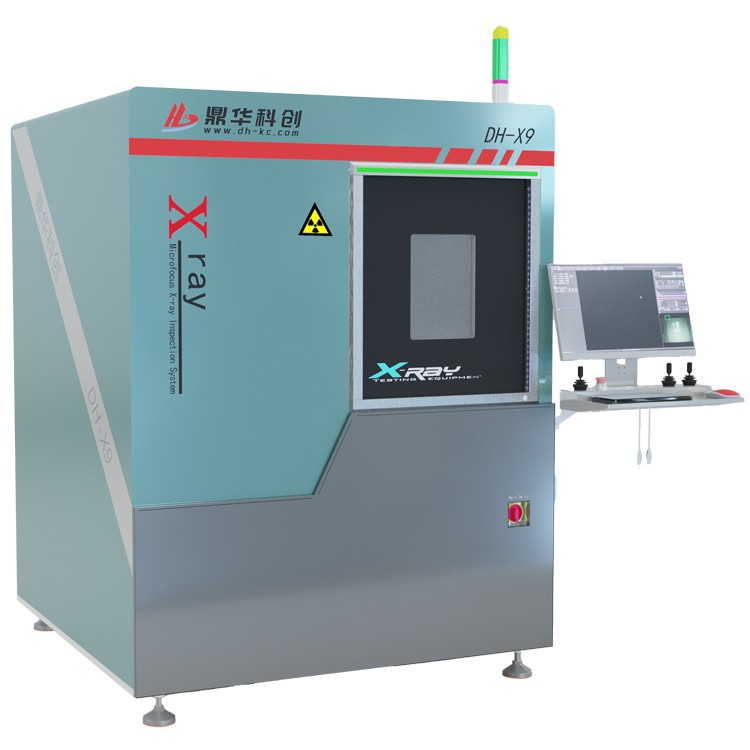

מערכת פיקוח XRAY
ניתן לסובב את פלטפורמת הטעינה 360 מעלות, ניתן להטות את גלאי התמונות שלה בגודל 60 מעלות, מקור רנטגן מאומץ צינור אור סגור, המשמש לובליאו, מוליך למחצה וגילוי LED וכו '.
תיאור
מכונת בדיקת XRAY עוזרת לך לקבל איכות טובה יותר
טכנולוגיית Dinghua משתמשת בציוד והטכנולוגיה המתקדמים ביותר כדי להבטיח את הרמה הגבוהה ביותר של איכות ודיוק. מערכות הבדיקה של הרנטגן שלנו מתאימות למגוון רחב של תעשיות, כולל רכב, אלקטרוניקה, רכב ומוליכים למחצה. בענף הרכב ובמגזר התעשייתי, מערכות בדיקת רנטגן משמשות לגילוי פגמים ברכיבים כמו כריות אוויר, יצירת מתים, חלקי מתכת, חלקי אלומיניום וכו '. בענפים אלה, המערכות שלנו מגלה פגמים ברכיבים אלקטרוניים, EGSUCH כ- PCB, קבצים וקבוצות IC. סדקים, יציקה למות וכו 'של חלקי אלומיניום.
יתרון אחד של מערכות פיקוח רנטגן הוא שהם לא הרסניים, כלומר איננו פוגעים במוצר שנבדק. זה חוסך זמן מכיוון שניתן לזהות במהירות חלקים פגומים לפני שהם גורמים לבעיות.
פרמטרים של מכונת פיקוח XRAY
|
סטטוס המכונה |
צינור רנטגן |
|||
|
ספק כוח: |
AC220V 10A |
סוג צינור רנטגן: |
סָגוּר |
|
|
כוח: |
1.9KW |
נוֹכְחִי: |
200ɥA |
|
|
פתיחת דלת: |
מדריך שיטות |
מֶתַח: |
90kv -130 kv |
|
|
שיטת גילוי: |
לא מקוון |
גודל מיקוד: |
5um |
|
|
מֵמַד: |
1475 × 1465 × 1930 מ"מ |
הגדלה גיאומטרית: |
300 פעמים |
|
|
מִשׁקָל: |
כ -2100 ק"ג |
שיטת קירור: |
קירור אוויר |
|
|
מערכת הדמיה |
||||
|
אזור הדמיה יעיל: |
130 × 130 מ"מ |
סובלנות לקרינה: |
10000gy |
|
|
מטריצת פיקסל: |
1536 ×1536 |
גוֹדֶל: |
176 ×176 ×47 |
|
|
גודל פיקסל: |
85µm |
גלאי: |
TFT חדש |
|
|
רזולוציה מרחבית: |
5.8LP\/MM |
טמפרטורת הפעלה: |
10-40 תואר |
|
מקרים מצליחים
בחר את המערכת שמתאימה לך בצורה הטובה ביותר.

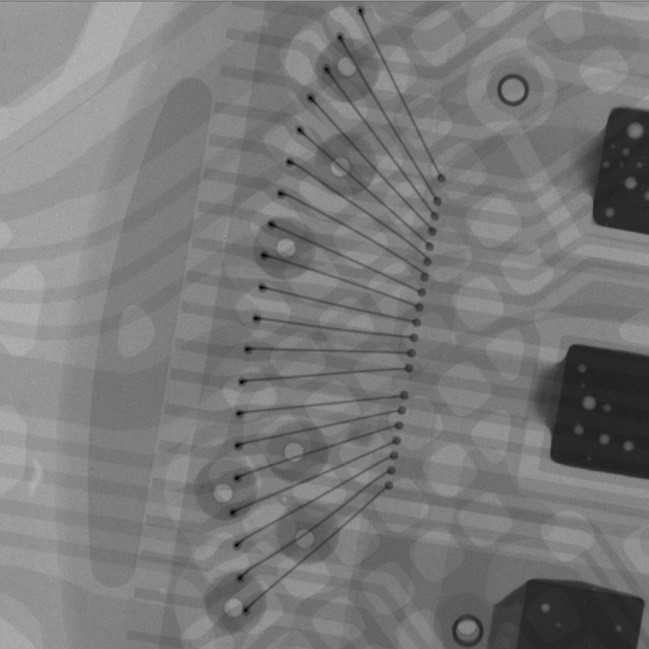

חוט זהב IC
חוטי זהב שנבדקו, ראו כל חוט מדויק, לא קצר או שבור.

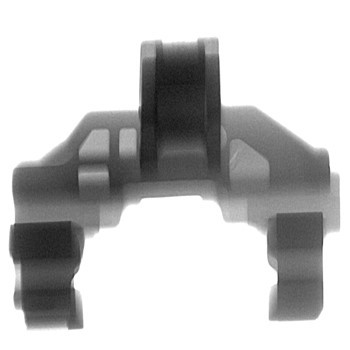

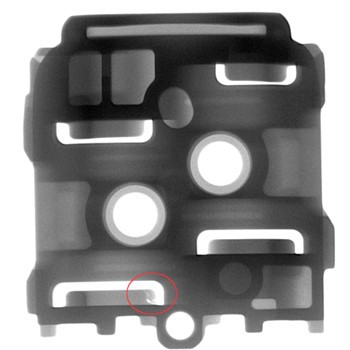

חלקי מתכת
יש זווית שנעלמת על חלק מפלדה אחד של מוצרי אלקטרוניקה
צירי מתכת
זה יתקפל אלפים, כאשר הוא מורכב בטלפון נייד,
נדרש לבדוק, כדי לוודא שאין סדקים או פגם.
Chip LED
כדי לבדוק את הבועות שלה, קצר, וודא שהיא עומדת בתקן השימוש.

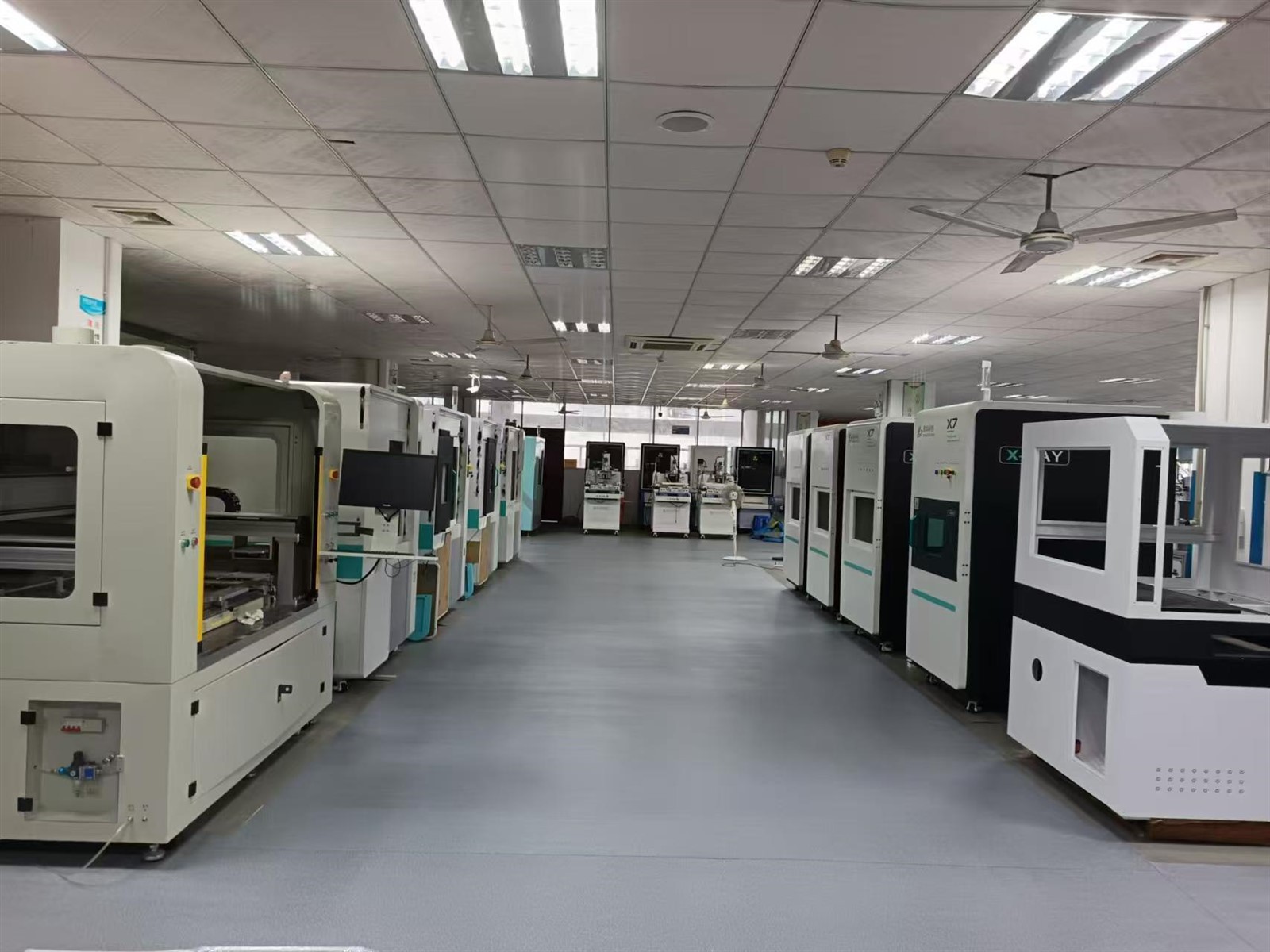

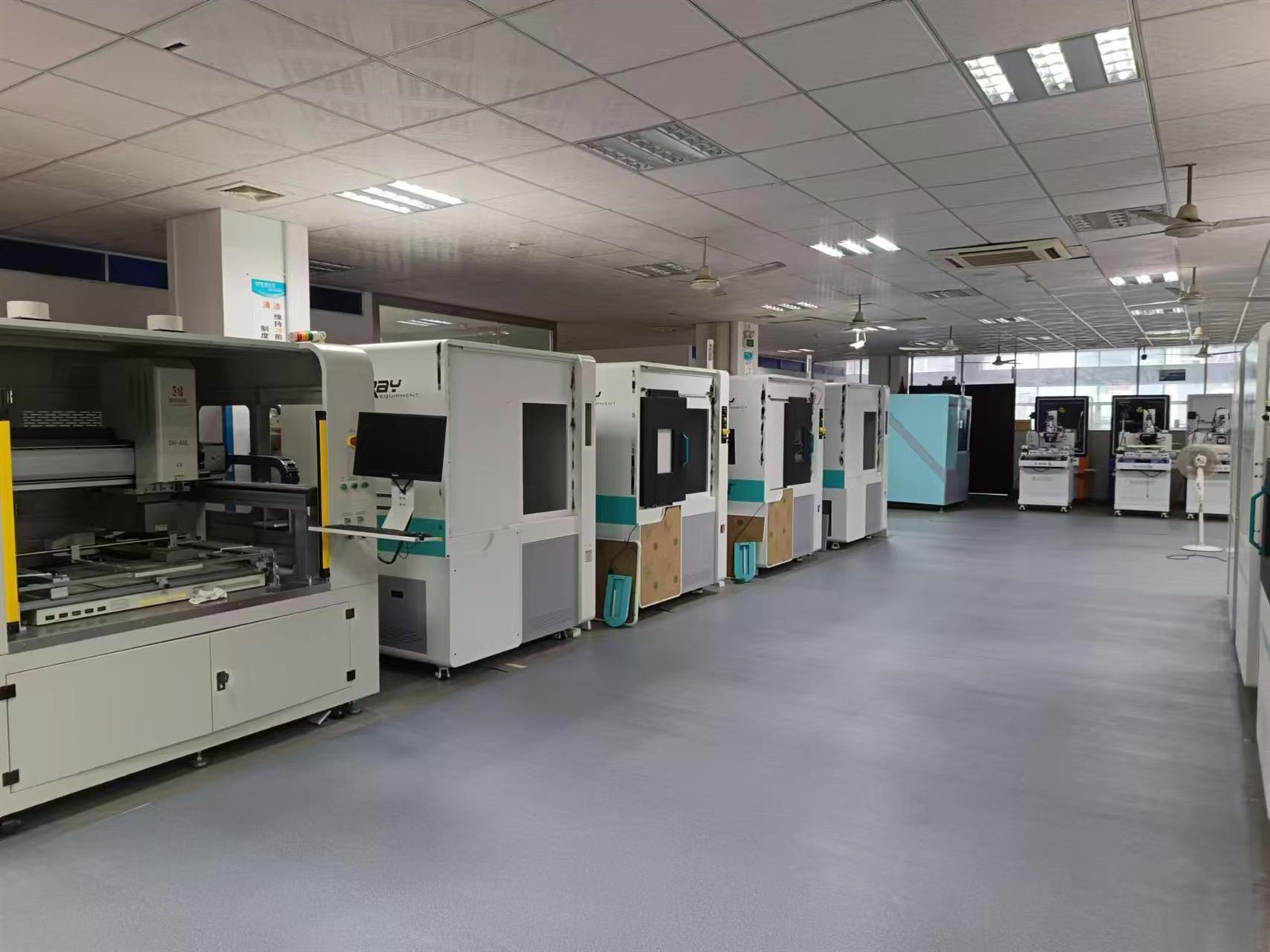

המפעל והקפיצה שלנו
R&D עצמית וייצור בסין
שאלות נפוצות
אם אין את התשובות שלך, אנא פשוט צור איתנו קשר
מהי בדיקת רנטגן ואיך זה עובד?
+
-
בדיקת רנטגן היא שיטה לבדיקה לא הרסנית המשתמשת בקרינה אלקטרומגנטית
חודר לאובייקט ומייצר תמונה של המבנה הפנימי שלו. בהקשר של PCB,
מכונות פיקוח רנטגן יכולות לחשוף תכונות נסתרות בלתי נראות על לוחות מעגלים הנראים ל-
עין עירומה. בטח, חפצים אחרים, למשל, חלקי אלומיניום, חלקים בבלילה וחלקי דיס
ניתן לבדוק גם כן.
מהם היתרונות של בדיקת רנטגן של PCB?
+
-
מכונות פיקוח רנטגן מספקות מספר יתרונות עבור PCBs. ראשית, הם מספקים דרך לדמיין רכיבים ועקבות המסתתרים מתחת לפני ה- PCB; זה עוזר לאשר את החיבורים הפנימיים של הרכיב ולגלות כל פגמים.
שנית, מכונות פיקוח רנטגן יכולות לבדוק במהירות ובמדויק של PCB, ובכך לחסוך עלויות, זמן ומשאבים עבור היצרנים.
לבסוף, מכונות פיקוח רנטגן יכולות לאתר מגוון פגמים, כולל סדקים, חללים ובעיות ריתוך, יכולות להפחית את הסיכון לכישלון במוצר.
אילו סוגים של פגמים יכולים לבדיקת רנטגן לזהות?
+
-
מכונות פיקוח רנטגן יכולות לזהות מגוון פגמים ב- PCB, כולל חללים במפרקי הלחמה, רכיבים פיתחו סדקים, הונפו לידים ומעגלים שברו. הם יכולים גם לאתר תת -מילוי, נוכחות ואימות של רכיבים, בעיות קשירת תיל ורכיבים מזויפים.
האם בדיקת רנטגן יכולה לגלות חלקים מזויפים?
+
-
כן, בדיקת רנטגן יכולה לעזור בזיהוי חלקים מזויפים. ניתן לאתר רכיבים שונים, התכונות החשמליות, הרכב החומרים וממדים בהשוואה לרכיבים מקוריים באמצעות תמונות רנטגן.
מהן המגבלות של בדיקת רנטגן?
+
-
בדיקת רנטגן אינה שיטה חסרת תקלות ויש לה מגבלות. זה לא יכול לגלות פגמים בתוך הרכיב
שימוש בשיטות מתקדמות יותר כמו צילומי רנטגן תלת-ממדיים או סריקות CT. בנוסף, הרזולוציה של מכונת הבדיקה של הרנטגן עשויה להיות מוגבלת גם היא, מה שאולי לא יעזור לך לנתח רכיבים.
