תחנת עיבוד לוח אם לטלפון נייד
1. מחוון מרכז לייזר

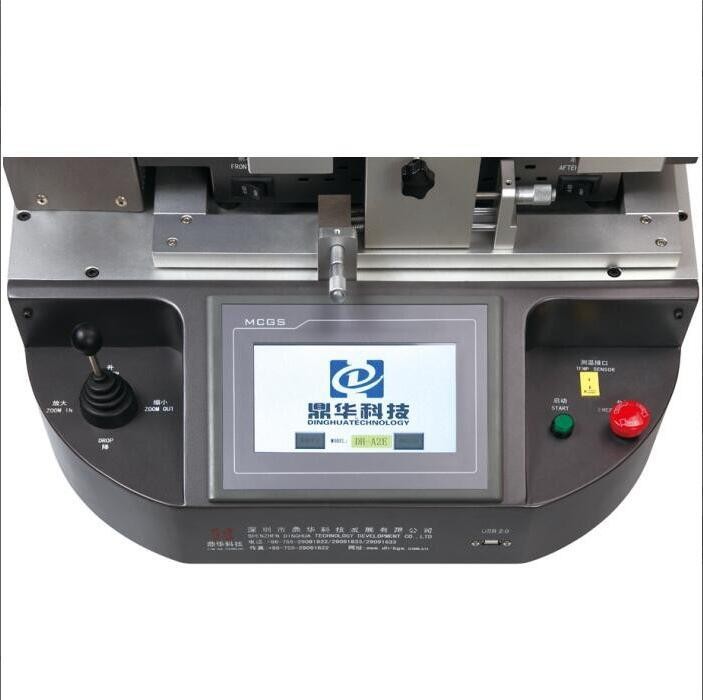

2. ממשק מסך מגע hd, בקרת plc
3. בקרת לולאה סגורה חיישן k
4. חרירי אוויר חם
תיאור
תחנת עיבוד לוח אם לטלפון נייד DH-A2E
תחנת עיבוד לוח אם לטלפון נייד הוא ציוד המשמש לתיקון או החלפה של רכיבים בלוח אם של טלפון נייד. התחנה כוללת בדרך כלל גוף חימום ומגוון של חרירים מתחלפים, המאפשרים לטכנאי לחמם ולהסיר רכיבים פגומים כגון שבבים, קבלים ונגדים.
זה יכול לשמש גם להתקנת רכיבים חדשים. הטמפרטורה וזרימת האוויר מוסדרים כדי להבטיח שרכיבים עדינים לא ייפגעו במהלך התהליך. ציוד זה נמצא בשימוש נפוץ על ידי חנויות טלפונים ניידים וטכנאים.
מפרטים:
| 1 | כוח מוחלט | 5200w |
| 2 | 3 גופי חימום עצמאיים | אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w |
| 3 | מֶתַח | AC220V±10% 50/60Hz |
| 4 | חלקים חשמליים |
מסך מגע 7 אינץ' + מודול בקרת טמפ' אינטליגנטית ברמת דיוק גבוהה + נהג מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר |
| 5 | בקרת טמפרטורה | K-Sensor בלולאה סגורה + PID פיצוי טמפ' אוטומטי + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות. |
| 6 | מיקום PCB | חריץ V + מתקן אוניברסלי + מדף PCB נייד |
| 7 | גודל PCB ישים | מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
| 8 | גודל BGA ישים | 2x2 מ"מ ~ 80x80 מ"מ |
| 9 | מידות | 600x700x850 מ"מ (L*W*H) |
| 10 | משקל נטו | 70 ק"ג |
יישומים:
מְאַפיֵן:
רשימת אריזה:
חומרים: מארז עץ חזק + מוטות עץ + כותנת פנינה מוגנת עם סרט
תחנת עיבוד מחדש של לוח אם לטלפון נייד 1 יחידה
עט מברשת 1 יחידה
מדריך הוראות 1 יחידה
וידאו CD 1 יחידה
3 יחידות חרירים עליונים
2 יחידות חרירי תחתון
6 יחידות מתקנים אוניברסליים
6 יחידות ברגים מהודקים
בורג תמיכה 4 יחידות
גודל פראייר: קוטר ב-2,4,8,10,11 מ"מ
מפתח משושה פנימי: M2/3/4
גודל: 81*76*85 ס"מ
משקל ברוטו: 115 ק"ג
*הדוגמה תישלח תוך 5 ימי עסקים לאחר קבלת התשלום המלא, זה לוקח 7-15 ימים עבור
הזמנה בתפזורת.
*משלוח על ידי DHL, FedEx, TNT, EMS UPs express, אתה יכול לבחור גם משלוח ימי.
