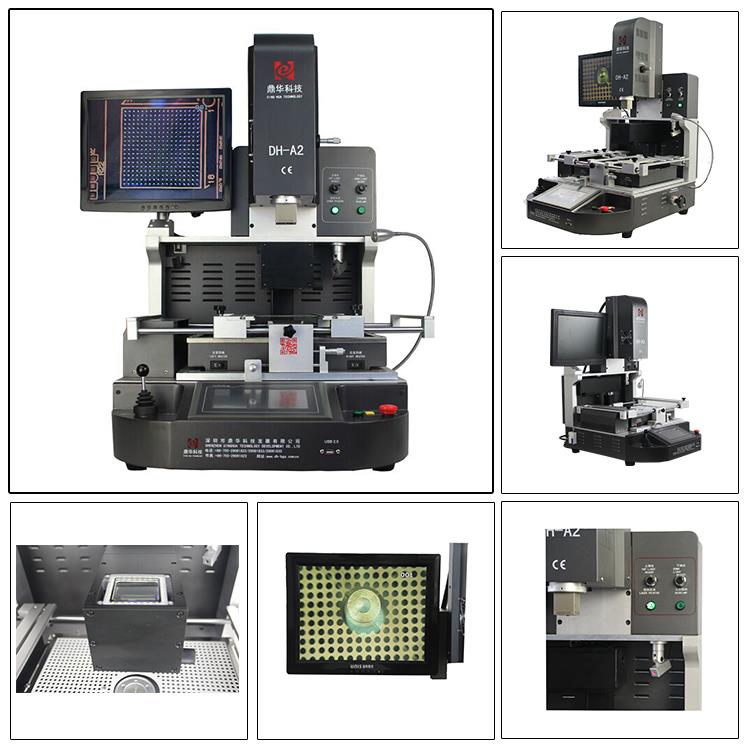

מצלמה אופטית חצי אוטומטית BGA Reballing Machine
Dinghua DH-A2 תחנת עיבוד מחדש BGA למחצה אוטומטית. מצלמה אופטית. חימום אוויר חם ואינפרא אדום. מערכת בטיחות 100%.
תיאור
מצלמה אופטית חצי אוטומטית BGA Reballing Machine
1. תכונות המוצר של מצלמה אופטית חצי אוטומטית BGA Reballing Machine
• רמה גבוהה של אוטומציה.
•קצב תיקון מוצלח גבוה הודות לבקרת טמפרטורה מדויקת ויישור מדויק של כל מפרק הלחמה.
•שני אזורי חימום אוויר חם ואזור חימום מוקדם אינפרא אדום אחד יוצרים חימום אחיד וממוקד.
• הטמפרטורה נשלטת בקפדנות. PCB לא ייסדק או יצהיב מכיוון שהטמפרטורה עולה בהדרגה.
2. מפרט של חצי אוטומטי אופטימַצלֵמָהמכונת ריבולינג של BGA
| כּוֹחַ | 5300w |
| מחמם עליון | אוויר חם 1200w |
| מחמם תחתון | אוויר חם 1200W. אינפרא אדום 2700w |
| ספק כוח | AC220V±10% 50/60Hz |
| מֵמַד | L530*W670*H790 מ"מ |
| מיקום | תמיכת PCB עם חריץ V, ועם מתקן אוניברסלי חיצוני |
| בקרת טמפרטורה | צמד תרמי Ktype, בקרת לולאה סגורה, חימום עצמאי |
| דיוק טמפרטורה | ±2 מעלות |
| גודל PCB | מקסימום 450*490 מ"מ, מינימום 22*22 מ"מ |
| כוונון עדין של שולחן העבודה | ±15 מ"מ קדימה/אחורה, ±15 מ"מ ימינה/שמאלה |
| שבב BGA | 80*80-1*1 מ"מ |
| מרווח שבבים מינימלי | 0.15 מ"מ |
| חיישן טמפ' | 1 (אופציונלי) |
| משקל נטו | 70 ק"ג |

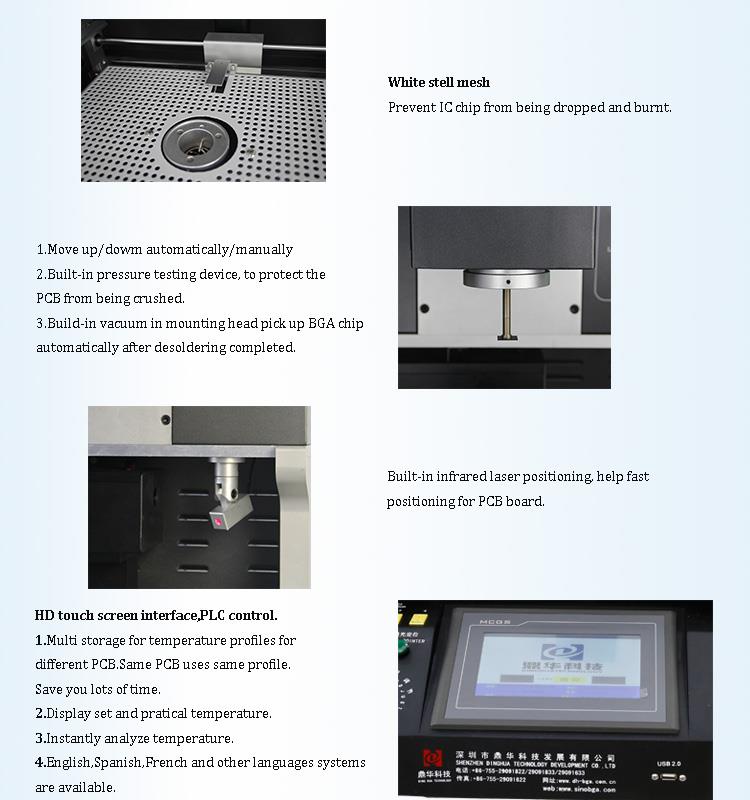

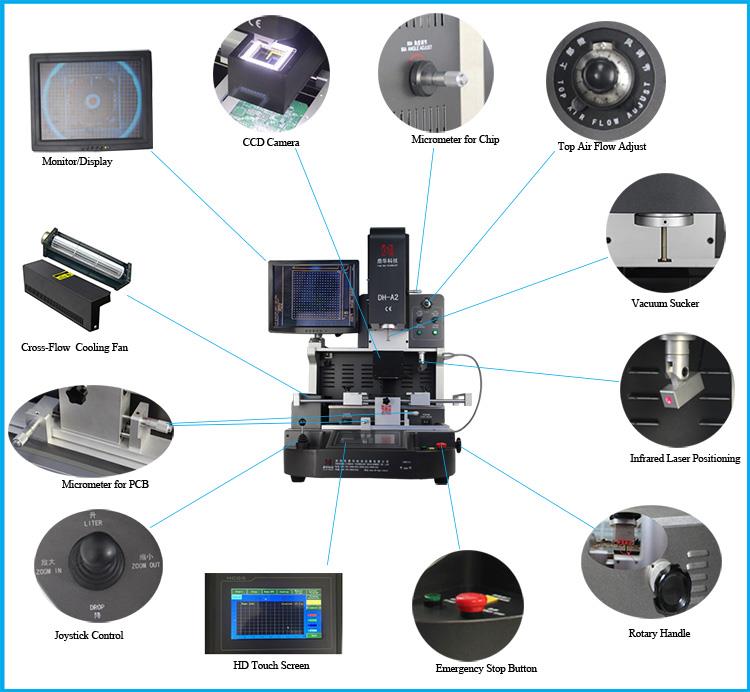

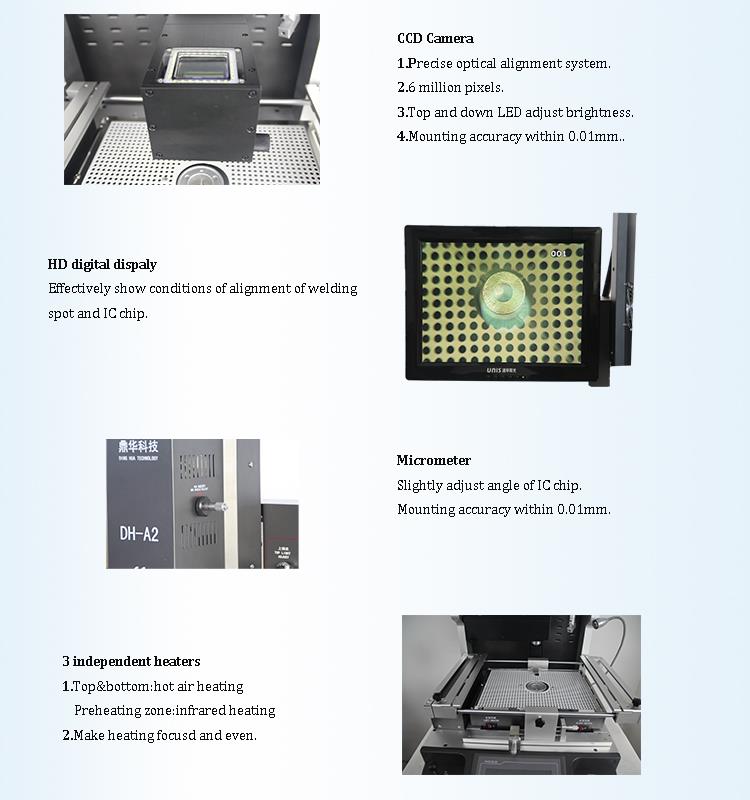

3. פרטים של חצי אוטומטי אופטימַצלֵמָהמכונת ריבולינג של BGA

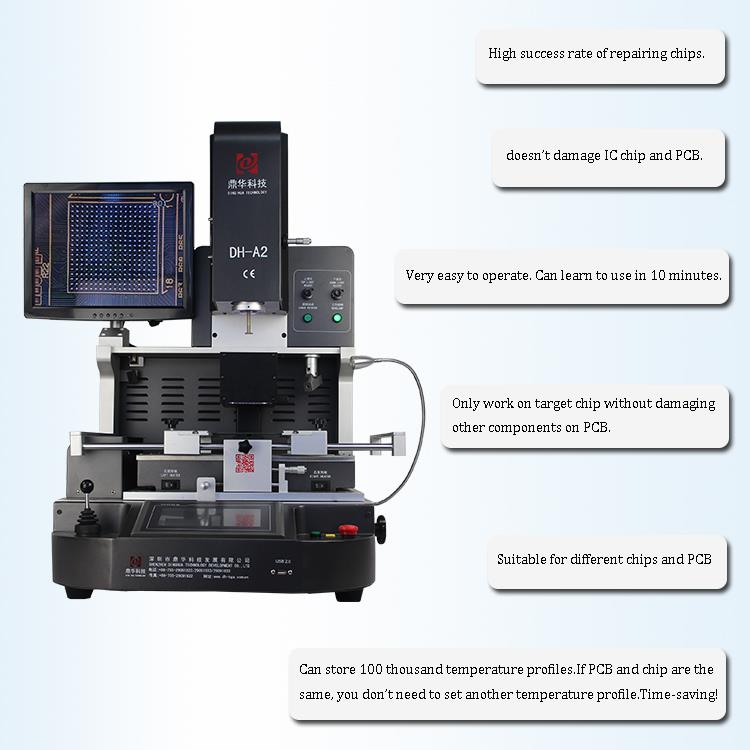

4. למה לבחור אופטי חצי אוטומטי שלנומַצלֵמָהמכונת ריבולינג של BGA?
5. תעודה של מצלמה אופטית חצי אוטומטית BGA Reballing Machine
תעודות UL, E-MARK, CCC, FCC, CE ו-ROHS. בנוסף, כדי לשפר ולשפר את מערכת האיכות, Dinghua עבר הסמכת ביקורת באתר ISO, GMP, FCCA ו-C-TPAT.

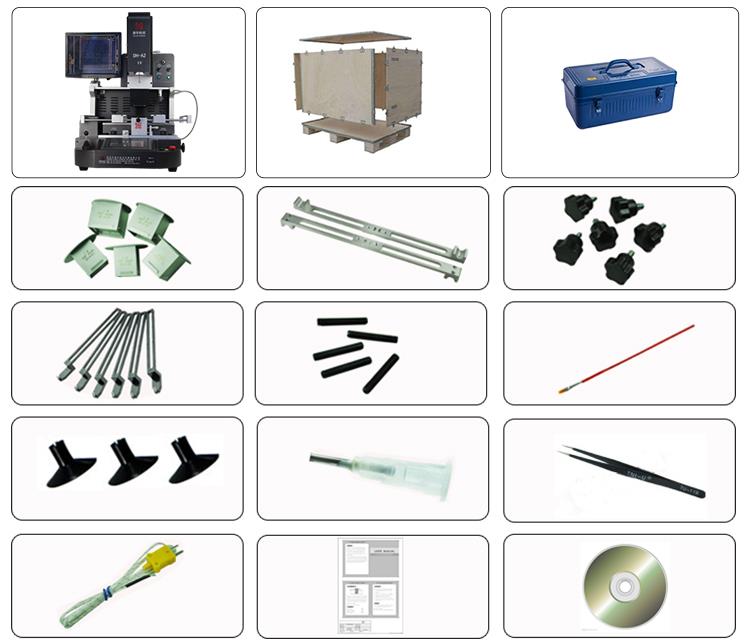

6. אריזה עבור חצי אוטומטי אופטימַצלֵמָהמכונת ריבולינג של BGA
7. משלוח של אופטי חצי אוטומטימַצלֵמָהמכונת ריבולינג של BGA
מהיר ובטוח DHL/TNT/UPS/FEDEX
תנאי משלוח אחרים מקובלים אם אתה צריך.
8. תנאי תשלום עבור אופטי חצי אוטומטימַצלֵמָהמכונת ריבולינג של BGA.
העברה בנקאית, ווסטרן יוניון, כרטיס אשראי.
המשלוח יסודר עם העסק של 5-10 לאחר ביצוע הזמנות.
9. ידע קשור על תיקון לוח אם
שלב 1: ניקוי
הדבר הראשון שיש לציין הוא שאבק הוא אחד האויבים הגדולים של לוח האם. חיוני לשמור על לוח האם נקי מאבק. השתמש במברשת כדי להסיר בעדינות את האבק מלוח האם. בנוסף, לחלק מהכרטיסים בלוח האם ובשבבים יש פינים, מה שעלול להוביל לעתים קרובות למגע לקוי עקב חמצון. השתמש במחק כדי להסיר את שכבת תחמוצת השטח ולאחר מכן הכנס מחדש את הכרטיסים. אתה יכול גם להשתמש בטריכלורואתן - נוזל נדיף המשמש בדרך כלל לניקוי לוחות אם. במקרה של הפסקת חשמל פתאומית, עליך לכבות מיד את המחשב כדי למנוע נזק ללוח האם או לספק הכוח.
שלב 2: BIOS
הגדרות BIOS שגויות, כגון אוברקלוקינג, עלולות לגרום לבעיות. במידת הצורך, תוכל לאפס את ה-BIOS או לנקות את ההגדרות. אם ה-BIOS פגום (למשל, בגלל וירוס), אתה יכול לשכתב את ה-BIOS. מכיוון שלא ניתן למדוד את ה-BIOS על ידי מכשירים והוא קיים בצורת תוכנה, מומלץ לעדכן את ה-BIOS של לוח האם כדי למנוע בעיות פוטנציאליות.
שלב 3: חבר והחלף Exchange
ישנן סיבות רבות לכך שמערכת מארחת עלולה להיכשל, כגון לוח אם לא תקין או כרטיסים פגומים באפיק הקלט/פלט. שיטת "תקע והחלפה" היא דרך פשוטה לקבוע אם התקלה טמונה בלוח האם או בהתקן קלט/פלט. זה כרוך בכיבוי המערכת והסרת כל לוח תוסף אחד אחד, הפעלת המערכת לאחר כל הסרה כדי לצפות בהתנהגות המכונה. אם המערכת פועלת כרגיל לאחר הסרת לוח מסוים, התקלה טמונה בלוח זה או בחריץ ה-I/O המתאים לו. אם המערכת עדיין לא מתחילה כראוי לאחר הסרת כל הלוחות, ככל הנראה התקלה היא בלוח האם עצמו. שיטת ה"החלפה" כוללת החלפת לוח פלאג-אין פגום בלוח זהה בעל אותו מצב אוטובוס ופונקציה. על ידי התבוננות בשינויים בתסמיני התקלה, אתה יכול לאתר את הבעיה. שיטה זו משמשת בדרך כלל בסביבות תחזוקה של Plug-and-Play, כגון בעת אבחון שגיאות זיכרון. במקרים כאלה, החלפת שבב הזיכרון או המודול יכולה לסייע בזיהוי הגורם לכשל.
שלב 4: בדיקה חזותית
כאשר מתמודדים עם לוח אם פגום, התחל בבדיקה ויזואלית שלו כדי לחפש סימני נזק. בדוק אם יש סימני צריבה או נזק פיזי. חפש תקעים ושקעים לא מיושרים, נגדים ופינים של קבלים שעלולים לגעת, או סדקים על פני השבב. כמו כן, בדוק אם נייר הנחושת בלוח האם פגום או אם נפלו חפצים זרים בין הרכיבים. אם יש לך ספק, אתה יכול להשתמש במולטימטר כדי למדוד רכיבים שונים. גע במשטח של כמה שבבים; אם הם מרגישים חמים בצורה יוצאת דופן, מומלץ לנסות להחליף את השבב.
(1)אם יש חיבור שבור, אפשר להשתמש בסכין כדי לגרד את הצבע מהקו השבור, לחשוף את החוט ולמרוח שעווה. לאחר מכן, השתמש במחט כדי לעקוב אחר העקבות ולהסיר את השעווה. לאחר מכן, מרחו תמיסת חנקתי כסף על החוט החשוף. השתמש במולטימטר כדי לוודא אם השבר תוקן כראוי. הקפד לעשות זאת שלב אחר שלב - מכיוון שהעקבות בלוח האם קטנים מאוד, טעות רשלנית עלולה לגרום לקצר חשמלי.
(2)אם קבל אלקטרוליטי פגום, ניתן להחליף אותו בקבל תואם.
