תחנת תיקון IR6500 BGA
1. IR מלא להלחמה והלחמה2. חיישן טמפרטורה יציאה חיצונית 3. גודל לוח אם זמין: 360*300 מ"מ. פרופילי טמפרטורה מאוחסנים
תיאור

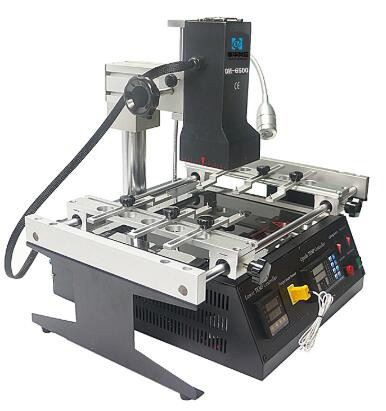

תחנת תיקון IR6500 BGA
ה-IR 6500 נקרא גם DH-6500 תכונות עם 2 אזורי חימום IR, 2 יחידות של לוחות טמפרטורה ושולחן PCB קבוע גדול מותקנים מתקנים אוניברסליים בגדלים שונים של PCB, בשימוש נרחב עבור טלפונים ניידים, מחברת ואלקטרוניקה אחרת.
ה-DH-6500 זה שונה משמאל, ימין ואחורי

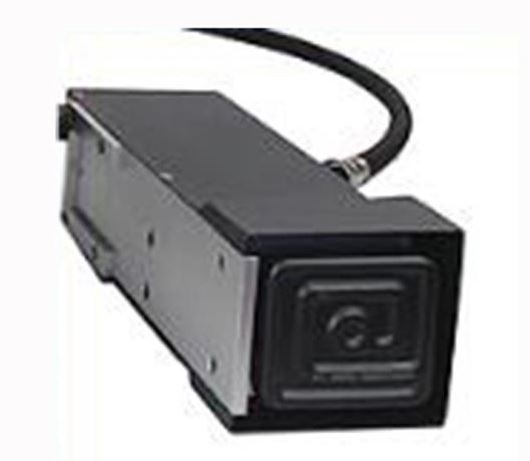

חימום קרמי IR העליון, אורך גל 2 ~ 8um, אזור החימום הוא עד 80*80 מ"מ, יישום עבור Xbox, לוח אם של קונסולת משחקים ותיקון אחר ברמת שבב.

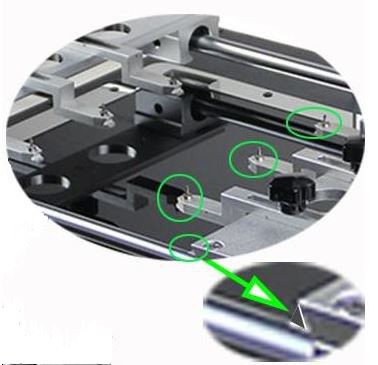

המתקנים האוניברסליים, 6 חלקים עם חריץ קטן וסיכה דקה ומוגבהת, שניתן להשתמש בהם עבור לוחות אם לא רגילים לקיבוע על ספסל העבודה, גודל ה-PCB יכול להיות עד 300*360 מ"מ.
עבור לוחות אם קבועים, לא משנה כמה PCB עם כל צורה הוא, שניתן לתקן עליו ולהלחמה
ביטול הלחמה
אזור החימום המקדים התחתון, מכוסה במגן זכוכית נגד טמפרטורה גבוהה, אזור החימום שלו הוא 200*240 מ"מ, ניתן להשתמש בו ברוב לוחות האם.
2 בקרי טמפרטורה להגדרת הזמן והטמפרטורה של המכונות, ניתן להגדיר 4 אזורי טמפרטורה לכל פרופילי טמפרטורה, וניתן לשמור 10 קבוצות של פרופילי טמפרטורה.
הפרמטרים של תחנת תיקון IR6500 BGA:
| ספק כוח | 110~250V +/-10% 50/60Hz |
| כּוֹחַ | 2500W |
| אזורי חימום | 2 IR |
| PCB זמין | 300*360 מ"מ |
| גודל רכיבים | 2*2~78*78 מ"מ |
| משקל נטו | 16 ק"ג |
FQA של תחנת תיקון IR6500 BGA:
ש: אם אני צריך 110V מותקן במכונה, האם זה בסדר?
ש: כמה עבור 50 סטים?
ש: האם אני יכול לדעת איך להשתמש בו לאחר הרכישה?
ש: האם אני יכול לקנות ישירות מהמדינה שלך?
כמה מיומנויות לגבי תחנת תיקון IR6500 BGA:
להלן ההקדמה של הדגמים הנמכרים החמים שלנו מסוג אוויר חם:
חימום האוויר החם של תחנת העיבוד מחדש של האוויר החם BGA מבוסס על עקרון העברת חום האוויר, תוך שימוש בבקרות חימום איכותיות ניתנות לשליטה דיוק גבוה כדי להתאים את נפח האוויר ומהירות האוויר להשגת חימום אחיד ומבוקר. הסיבה היא שלטמפרטורה המועברת לחלק כדור ההלחמה של שבב BGA יהיה הפרש טמפרטורה מסוים מאשר יציאת האוויר החם. כאשר אנו מגדירים את הטמפרטורה לחום, (מכיוון שליצרנים שונים יש טמפרטורות בקרת טמפרטורה שונות המוגדרות במכונה, דרישות הטמפרטורה הן בטוחות ההבדל במאמר זה, הנתונים במאמר זה משמשים כולם בדגמי Hongsheng), עלינו לקחת בחשבון התחשב באלמנטים שלעיל (אמרנו תיקון טמפרטורה), ועלינו גם להבין את הביצועים של חרוזי פח, בהגדרה של קטעי טמפרטורה המבדילים (ספציפי לשיטת ההגדרה, אנא עיין בהנחיות הטכניות של היצרן). כאשר איננו מבינים את נקודת ההיתוך של כדור ההלחמה, אנו מתאימים בעיקר את קטע הטמפרטורה המקסימלית. ראשית, הגדר ערך (250 מעלות ללא עופרת ו-215 מעלות עבור עופרת), הפעל את תחנת העיבוד מחדש של BGA לחימום בדיקה, שימו לב בעת חימום, עבור לוח חדש, אם אינכם יודעים את סבילות הטמפרטורה, עליכם לפקח על כל תהליך החימום, כאשר הטמפרטורה כאשר עולה מעל 200 מעלות, להתבונן בתהליך ההיתוך של כדור ההלחמה מהצד.
אם אתה רואה שכדור ההלחמה בהיר, וכדור ההלחמה נמס למעלה ולמטה (אפשר לראות אותו גם מהטלאי שליד ה-BGA, גע בו בעדינות בפינצטה, אם ניתן לעקור את התיקון, זה מוכיח שה הטמפרטורה הגיעה לדרישה), כאשר כדור ההלחמה של שבב ה-BGA נמס לחלוטין, ברור כי שבב ה-BGA שוקע למטה. בשלב זה, עלינו לתעד את הטמפרטורה המוצגת במכשיר או במסך המגע של המכונה ואת זמן ההפעלה של המכונה ולתעד את הטמפרטורה המקסימלית שנמסה בזמן זה, ולבצע תיעוד של זמן הפעולה, לדוגמה, הטמפרטורה הגבוהה ביותר פועלת במשך 20 שניות, ולאחר מכן הוסף 10-20 שניות לבסיס זה, תוכל לקבל טמפרטורה אידיאלית מאוד!
מסקנה: בעת ביצוע BGA, כדור ההלחמה מתחיל להיפרד כאשר הוא מגיע לקטע הטמפרטורה המקסימלית למשך N שניות, ורק צריך להגדיר את קטע הטמפרטורה המקסימלית של עקומת הטמפרטורה לטמפרטורת הטמפרטורה המקסימלית קבועה N + 20 שניות. להליכים אחרים, אנא עיין בפרמטרים של עקומת הטמפרטורה שסופקו ליצרן. בנסיבות רגילות, כל תהליך הלחמת העופרת נשלט על כ-210 שניות, והשליטה נטולת העופרת נשלטת על כ-280 שניות. הזמן לא צריך להיות ארוך מדי. אם הוא ארוך מדי, הוא עלול לגרום לנזק מיותר גם ל-PCB וגם ל-BGA!
