Ball Grid Array Station
ה-DH-A2E מייצג קפיצת מדרגה בטכנולוגיית עיבוד מחדש, המשלב אוטומציה תעשייתית עם דיוק תת--מילימטרי כדי להתמודד עם תיקוני ה-PCB המאתגרים ביותר. תחנת העיבוד מחדש של מערך רשת הכדורים-המלאה הזו בנויה עבור סביבות שבהן יכולת החזרה, זמן פעולה ותוצאות ללא רבב אינן-ניתנות למשא ומתן.
תיאור

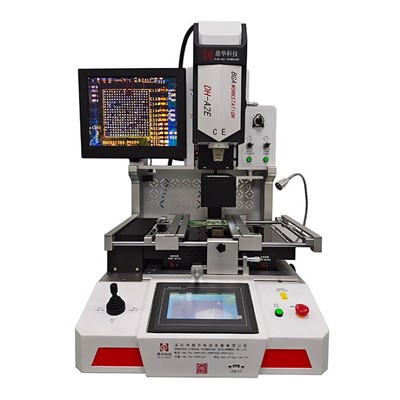

DH-A2E: The Next Evolution in Automated Precision Rework
ה-DH-A2E מגדיר רף חדש לתיקון PCB אוטומטי,-בדיוק גבוה. עוצב כמתקדםתחנת עיבוד מחדש של מערך רשת כדור, הוא משלב יישור אופטי עם מחזורי איסוף-ו-מיקום, ביטול הלחמה והלחמה אוטומטיים לחלוטין, ומצמצם משמעותית את התלות במפעיל וטעויות אנוש.
זה תוכנן הן לדיוק והן לקלות השימושתחנת עיבוד מחדש של smdמשיג מפרטים יוצאי דופן: בקרת טמפרטורה בתוך ±1 מעלה ודיוק מיקום של 0.01 מ"מ. ממשק המסך האינטואיטיבי-עם תוכניות-טעונות מראש מאפשר לטכנאים בכל רמות המיומנות לבצע פעולות מורכבותעיבוד מחדש של bga אוטומטיתהליכים בביטחון. ממיקרו-BGAs עדינים ועד רכיבים גדולים, ה-DH-A2E מטפל במגוון רחב של תיקוני SMT, מה שהופך אותו לאבן הפינה האידיאלית עבור כל מעבדת תיקוני אלקטרוניקה או קו ייצור מודרניים המבקשים להגביר את התפוקה והעקביות.
יתרונות המוצרים

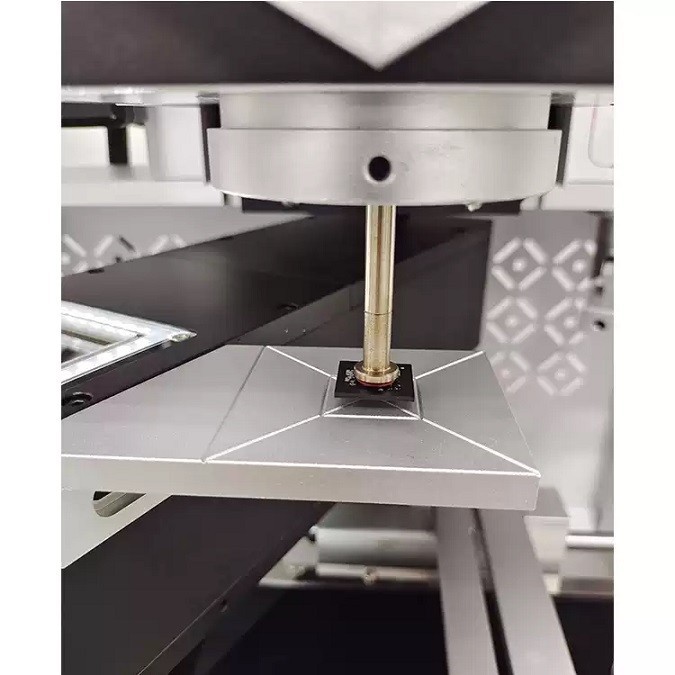

1. מחזור עיבוד חוזר אוטומטי לחלוטין:חווה פעולה אמיתית-כבויה עם הסרה, מיקום והלחמה אוטומטיים של שבבים. מערכת הראייה המשולבת וטיפול אוטומטי בחומרים (בחירה, הזנה, מיקום מצלמה) משלימים אעיבוד מחדש של bga אוטומטיתהליך שממזער התערבות ידנית וממקסם את התפוקה.

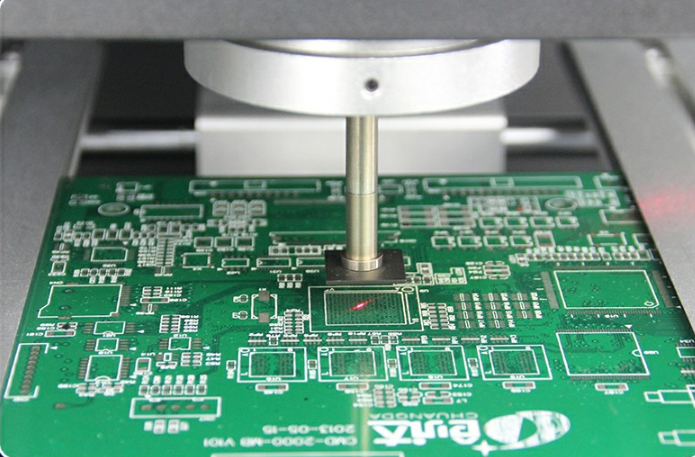

2. תת-יישור דיוק מילימטר:מערכת יישור אופטית משולבת-בדיוק גבוה, בשילוב עם שקף ליניארי ממונע (התאמה עדינה של ציר X, Y, Z-), מבטיחה מיקום רכיבים בדיוק של0.01 מ"מ, כמעט מבטל חוסר יישור.

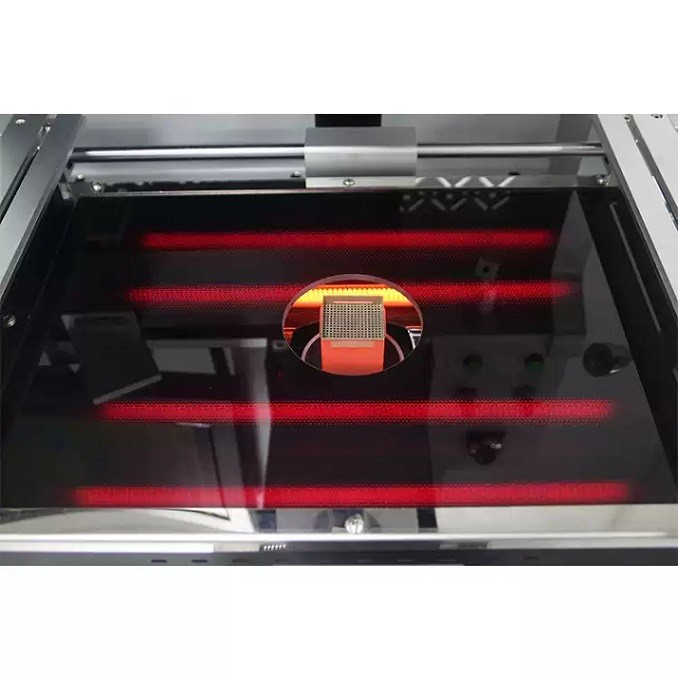

3. ניהול תרמי-תעשייתי:מערכת חימום עצמאית של שלושה-אזורים (עליון, תחתון, חימום מוקדם) עם בקרת צמד תרמי מסוג -לולאה K- סגורה שומרת על סטיית טמפרטורה בתוךמעלה אחת ±. המחמם התחתון של -שטח גדול מתאים לגדלים שונים של PCB לחימום אחיד.

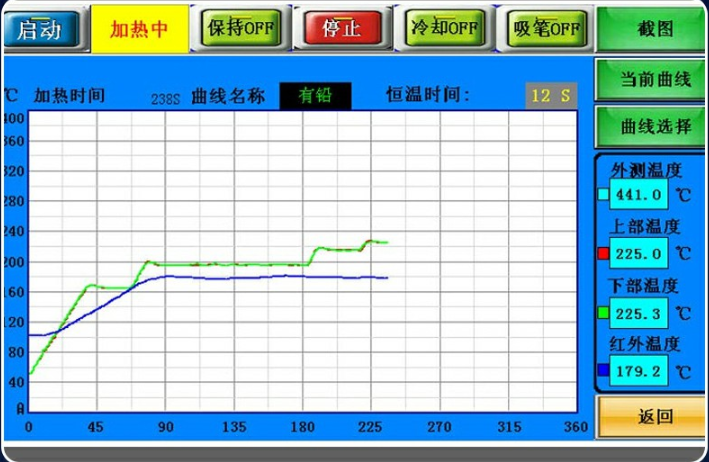

4. מגע אינטואיטיבי-בקרת מסך:המחשב התעשייתי עם מסך מגע HD ובקרת PLC מציע מצבים ידניים ואוטומטיים כאחד. הוא מספק-תרשים עקומת טמפרטורות בזמן אמת, ניתוח, ומאחסן פרופילים נרחבים עבור פעולת-מגע אחד, מה שמפשט משימות מורכבות.
פרמטרים של מוצרים
| קָטֵגוֹרִיָה | מִפרָט |
|---|---|
| דֶגֶם | DH-A2E |
| כוח מוחלט | 5700W |
| אזורי חימום | 3 (עליון: 1200W, אזור תחתון 2: 1200W, אזור 3: 3200W) |
| ספק כוח | AC220V ±10%, 50/60Hz |
| בקרת טמפרטורה | לולאה-סגורה עם צמד תרמי מסוג K- |
| דיוק טמפרטורה | מעלה אחת ± |
| דיוק מיקום | 0.01 מ"מ |
| מקסימום גודל PCB | 450 x 500 מ"מ |
| מינימום גודל PCB | 10 על 10 מ"מ |
| גודל שבב תואם | 2x2 מ"מ עד 80x80 מ"מ |
| מינימום צ'יפ פיץ' | 0.1 מ"מ |
| מידות (LxWxH) | 600 x 700 x 850 מ"מ |
| משקל נטו | 70 ק"ג |
עוצב עבור הסדנה המקצועית:
מעבר למפרט הליבה, ה-DH-A2E בנוי לשימוש מקצועי יומיומי. תכונות כמו זרימת אוויר מתכווננת לרכיבים קטנים, חרירי סיבוב ב-360 מעלות, מתקנים אוניברסליים, קירור מהיר והתראות קוליות יוצרות זרימת עבודה חלקה. זה מחוספסתחנת עיבוד מחדש של smdתכונות בנייה, אישור CE ובטיחות חירום מבטיחים פעולה אמינה ובטוחה בהגדרות תובעניות.
אידיאלי עבור:שירותי ייצור אלקטרוניקה (EMS), מרכזי תיקון-באמינות גבוהה (רכב, תעופה וחלל, רפואי), מחלקות מחקר ופיתוח, וכל פעולה הדורשת עיבוד מחדש אמין ומדויק אוטומטי.
החברה שלנו
טכנולוגיית Shenzhen Dinghua: הנדסה מדויקת להצלחה שלך
בעולם האלקטרוניקה המתקדמת, שבו צפיפות הרכיבים עולה והסובלנות מתכווצת למיקרונים, דיוק הוא לא רק יתרון-זה הכרחי. Shenzhen Dinghua Technology נוסדה בשנת 2011 עם משימה ברורה: לצייד יצרנים ומומחי תיקון בכלים החכמים הדרושים כדי לשלוט במורכבות הזו.
אנחנו עומדים בצומת שלחָזוֹןופְּעוּלָה. הפורטפוליו שלנו של-מערכות בדיקת רנטגן-בעלות ביצועים גבוהים ותחנות עיבוד מחדש של BGA אוטומטיות עוצב כדי להפוך אתגרים קריטיים-מאתר פגמי הלחמה נסתרים ועד ביצוע תיקוני מיקרו-מעבד ללא רבב-לתהליכים אמינים שניתנים לחזרה.
מה מגדיר את טכנולוגיית Dinghua?
שורשים עמוקים בתעשייה:אנחנו לא רק מוכרים ציוד; אנו מטפחים מומחיות. צוות המו"פ המסור שלנו חי בחזית טכנולוגיית SMT ו-NDT, ומבטיח שהפתרונות שלנו נולדים מתוך הבנה מעמיקה של אתגרי הייצור והתיקון בעולם האמיתי-.
הגשר למודיעין:אנו מתמחים ביצירת סינרגיה. על ידי שילוב מכניקה מדויקת עם מערכות בקרה חכמות ותוכנה מעוררת תובנה, אנו מספקים יותר ממכונות עצמאיות- שאנו מספקיםזרימות עבודה מחוברותהמשפרים את קבלת ההחלטות-והמעקב.
שותפות מעבר למוצר:המחויבות שלנו מתגבשת לאחר ההתקנה. אנו מציעים תמיכה טכנית מקיפה, סיוע ביישומים ושירות מגיב, ויוצרים שותפויות שמטרתן למקסם את זמן הפעולה התפעולי שלך ואת ההחזר על ההשקעה.
מונעים על ידי תרבות של חדשנות פרגמטית ושלמות בלתי מעורערת, אנו מחויבים לקידום הסטנדרטים של איכות ויעילות בייצור ותיקון אלקטרוניקה ברחבי העולם. בואו נבנה יחד את עתיד הדיוק.
