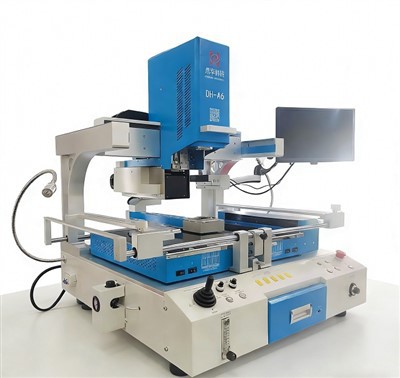

תחנת עיבוד מחדש של BGA מקצועית - פתרון אולטימטיבי לתיקון טלפונים ניידים מדויקים

תחנת עיבוד מחדש של BGA מתקדמת משלבת יישור אופטי, פירוק/ריתוך אוטומטי ובקרת טמפרטורה חכמה כדי לספק דיוק ויעילות מובילים בתעשייה-. עוצב עבור תיקון אלקטרוניקה מודרנית, הוא מפשט באופן משמעותי את העיבוד המחודש של שבבי BGA-מרכיבי SMD הקטנים ביותר למעבדים גדולים-מה שהופך אותו לבלתי הכרחיכלי לתיקון טלפונים ניידיםלכל סדנה מקצועית.

מצויד במערכת ראייה CCD בחדות גבוהה-, מיקום לייזר ודיוק מיקום של ±0.01 מ"מ, הוא מבטל לחלוטין חוסר יישור. החימום המשולש של אזור - (אויר חם למעלה + אינפרא אדום תחתון) עם בקרת צמד תרמי מסוג -לולאה K- סגורה מבטיח דיוק טמפרטורה בטווח של ±2 מעלות. עם תפעול מסך מגע, תוכניות-טעונות מראש, ושני המצבים הידניים/אוטומטיים, אפילו החלפות שבבים מורכבות הופכות למהירות וניתנות לחזרה.

בין אם אתה מתקן סמארטפונים, טאבלטים או PCBAs אחרים, תחנה זו מציעה תאימות רב-תכליתית (PCB עד 550×530 מ"מ, שבבים מ-2x2 מ"מ עד 80x80 מ"מ) וכוללת תכונות מעשיות כגון הגנה על רשת תיל עדינה, יציאות טמפרטורה חיצוניות, ייצוא נתונים מסוג USB והגנת בטיחות עם אישור CE-.

אידיאלי עבורתיקון טלפונים ניידיםמומחים ויצרני אלקטרוניקה, זה מגביר את הפרודוקטיביות, מפחית טעויות אנוש ומבטיח תוצאות אמינות ומקצועיות בכל פעם.

1. מערכת יישור אופטית
מצלמת CCD מתכווננת-בהפרדה גבוהה עם הגדלה של 10x-100x, פיצול צבעים כפול-, מיקוד אוטומטי- והתאמת בהירות. מאפשר תצפית מלאה-למניעת "זוויות מתות" ומבטיח מיקום מושלם של שבבים.

2. פעולה אוטומטית לחלוטין
מפרק אוטומטית, מלחם ומאסוף שבבים. PLC-נשלט עם הנעה של מנוע צעד ומסילת החלקה ליניארית לתנועת X/Y/Z מדויקת. משחרר את הטכנאים מחזרה ידנית.

3. זרימת אוויר מתכווננת
ניתן לכוונן זרימת אוויר עדינה בהתאם לגודל הרכיב, ולמנוע חלקים קטנים להתפוצץ במהלך העיבוד מחדש.

4. מיקום לייזר ו-V-מחזיק PCB חריץ
לייזר מציין במהירות את מיקום הלוח; מתקן חריץ V- אוניברסלי מחזיק לוחות מעגלים מ-10×10 מ"מ עד 550×530 מ"מ, עם כוונון עדין של ±15 מ"מ- בכיווני X/Y.

5. אזורי חימום משולשים עם בקרה עצמאית
מחמם עליון: 1200W אוויר חם.
תנורי חימום תחתונים: אזור 2 – 1200W, אזור 3 – 4200W אינפרא אדום.
כל אזור נשלט באופן עצמאי באמצעות PID אוטומטי-כיוונון ומערכת לולאה סגורה- מסוג K-.

6. בטיחות והגנה
רשת פלדה עדינה על המחמם מראש מונעת נפילה של חלקים קטנים פנימה; הגנת עצירת חירום וכיבוי אוטומטי-; אישור CE.

7.משתמש-ממשק ידידותי למסך מגע
מובנה-במחשב תעשייתי עם Windows, תומך בתצוגה מרובת-עקומות אמת-בזמן אמת, אחסון תוכניות, ניתוח עקומה והגנה על סיסמה. אין צורך בהכשרה מיוחדת.

8. מצבי פעולה כפולים
מצב ידני ואוטומטי כאחד עבור ניפוי באגים גמיש או עיבוד אצווה.

9. יציאות טמפרטורה חיצוניות ויצוא USB
1–5 יציאות חיישן חיצוניות אופציונליות לאימות פרופיל מדויק; ממשק USB לעדכוני תוכנה והעברת נתונים למחשב.
