תחנת תיקון טלפון PS3 BGA Rework
◆ תכונות מתקדמות
① זרימת האוויר החם העליון מתכווננת, כדי לענות על הביקוש של כל שבבים.
② ביטול הלחמה, הרכבה והלחמה אוטומטית.
③ מיקום לייזר אינפרא אדום מובנה, עוזר למיקום מהיר עבור PCB.
④ עיצוב ראש חימום עליון וראש הרכבה 2 ב-1.
⑤ ראש הרכבה עם מכשיר בדיקת לחץ מובנה, כדי להגן על ה-PCB מפני ריסוק.
⑥ ואקום מובנה בראש ההרכבה מרים שבב BGA באופן אוטומטי לאחר השלמת פירוק ההלחמה.
תיאור
תחנת תיקון טלפון PS3 BGA Rework
סיכום תכונות

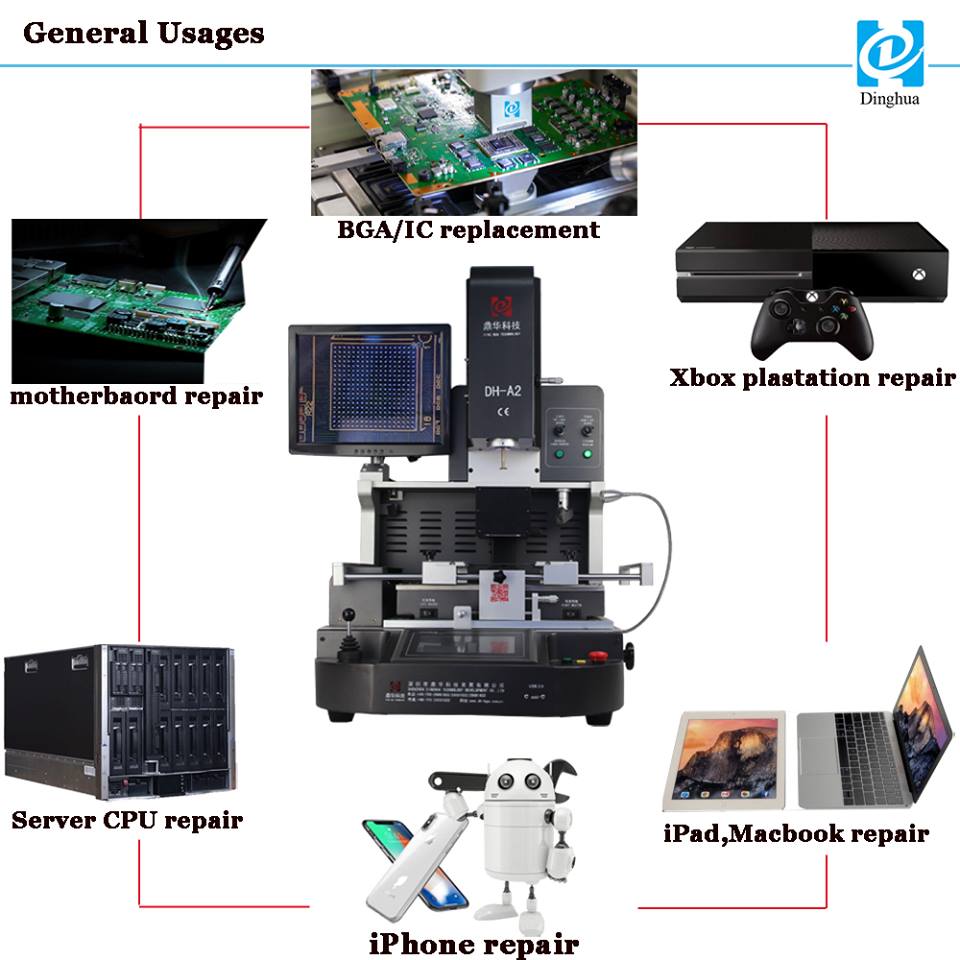

☞ בשימוש נרחב בתיקון רמת שבבים במחשבים ניידים, PS3, PS4, XBOX360, טלפונים ניידים, מחשבים, טלוויזיה,
לוחות בקרה וכו'.
☞ עיבוד מחדש של BGA, CCGA, QFN, CSP, LGA, SMD, LED וכו'.
☞ הסרה אוטומטית, הרכבה והלחמה, שבב איסוף אוטומטי עם השלמת הסרת ההלחמה.
☞ מערכת יישור אופטי HD CCD להרכבה מדויקת של BGA ורכיבים.
☞ דיוק הרכבה של BGA בטווח של 0.01 מ"מ , שיעור הצלחת תיקון 99.9%.
☞ מיקום לייזר למיקום מהיר של שבב BGA ולוח אם.
☞ פונקציות בטיחות מעולות, עם הגנת חירום.
☞ תפעול ידידותי למשתמש, מערכת ארגונומית רב תכליתית.
|
לֹא. |
מפרטים | תֵאוּר |
|
1 |
כוח מוחלט |
5300w |
|
2 |
3 גופי חימום עצמאיים |
אוויר חם למעלה 1200w, אוויר חם תחתון 1200w, חימום מוקדם אינפרא אדום תחתון 2700w |
|
3 |
מֶתַח |
AC220V±10％ 50/60Hz |
|
4 |
חלקים חשמליים |
מסך מגע בגודל 7 אינץ' + מודול בקרת טמפ' חכמה ברמת דיוק גבוהה + דרייבר מנוע צעד + PLC + תצוגת LCD + מערכת CCD אופטית ברזולוציה גבוהה + מיקום לייזר |
|
5 |
בקרת טמפרטורה |
K-Sensor בלולאה סגורה + PID פיצוי טמפ' אוטומטי + מודול טמפ', דיוק טמפ' בתוך ±2 מעלות. |
|
6 |
מיקום PCB |
חריץ V + מתקן אוניברסלי + מדף PCB נייד |
|
7 |
גודל PCB ישים |
מקסימום 370x410 מ"מ מינימום 22x22 מ"מ |
|
8 |
גודל BGA ישים |
2x2 מ"מ ~ 80x80 מ"מ |
|
9 |
מידות |
600x700x850 מ"מ (L*W*H) |
|
10 |
משקל נטו |
70 ק"ג |
אריזה ומשלוח
כמה מיומנויות לתיקון קונסולת משחקים:
-
למה יש לשים לב בעת תיקון מוצרי קונסולת משחקים בפעם הראשונה? אם אתה יכול בהצלחה
לתקן את מוצרי קונסולת המשחקים בפעם הראשונה, זה ללא ספק יהיה עידוד גדול לעצמך, אז אתה
צריך לבחור תקלות שקל לתקן, כמו תקלות שקטות לחלוטין ומעגלי חשמל פשוטים. עבור חלק מ
הכשלים, אתה לא יכול לגעת בו זמנית בגלל הכשלים שקשה להתמודד איתם.
2. איזה סוג של מלחם חשמלי כדאי לי לקנות כדי ללמוד איך לתקן את מכונת השעשועים? תחנת עיבוד מחדש של BGA
הוא ציוד הכרחי עבור טכנאי או מהנדס מקצועי בתיקון.
3. כיצד לתרגל טכניקות ריתוך. טכניקת הריתוך נראית פשוטה, אך למעשה, זו לא משימה קלה לרתך את ההלחמה
המפרקים היטב. סוג זה של תרגול צריך להיעשות צעד אחר צעד. ראשית, קחו חוט דק תקוע, חתכו אותו לעשרה חלקים והלחמו
אותם לתוך מעגל. לאחר מכן, הוציאו את אחד מהחוטים הרב-גדילים, חלקו אותם לעשרה חלקים ורתכו אותם למעגל. לְאַחַר
עוברים את תרגול חוטי הלחמה, עבור אל הלחמת רכיבים ומעגלים.
4. מדוע קצה המלחם לא נדבק לפח? כאשר המלחם נשרף למוות, הוא לא יכול להידבק לפח. זה בגלל
המלחם מופעל במשך זמן רב מבלי להשתמש בו. בשלב זה, לאחר ניתוק אספקת החשמל של ההלחמה
מגהץ, השתמש בקובץ כדי לנייק את קצה המלחם עד שהוא יהיה בצבע נחושת, ולאחר מכן הפעל את המלחם. לאחר ההלחמה
ברזל חם, שים עליו קצת רוזין, ואז הלחמה עליו, כדי שההלחמה תוכל לכסות את כל קצה המלחם, ו
אז ניתן להשתמש בו.
5. איזה סוג של מולטימטר עדיף לקנות? ניתן לקנות את המולטימטר בעשרות יואן בלבד, כמו המולטימטר MF 78, אשר
בעל 21 הילוכים כגון זרם AC, זרם DC, מתח AC, מתח DC והתנגדות. יש לו גם רמה, שיקול נוסף ארבע
טווחים לפרמטרים של קיבול, השראות ופרמטרים DC של טרנזיסטור. אתה יכול גם לקנות אחד טוב יותר שעולה יותר מ-100 יואן, כזה
כמו המולטימטר MF47, בעל 26 הילוכים כגון זרם DC, מתח AC, מתח DC והתנגדות, כמו גם שבעה פרמטרים DC
של רמה, קיבול, השראות וטרנזיסטור. טווח התייחסות נוסף.
אין צורך לקנות מולטימטר טוב מאוד בשלב המתחיל. מצד אחד, הוא לא יופעל וייפגע בקלות. עַל
מצד שני, מספיק מולטימטר פשוט. עדיף לא לקנות מולטימטר דיגיטלי.
